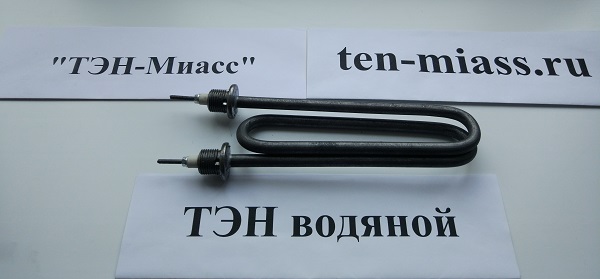

По маркировке повторим точно
Маркировка задаёт размеры и мощность полностью, поэтому такой же ТЭН делаем без образца. Что в ней указано и что можно поменять:
| Длина | в этом товаре 600 мм; короче или длиннее под ваш размер, мощность пересчитаем |
|---|---|
| Диаметр трубки | в этом товаре 13 мм; можно 12, 14 мм |
| Мощность | в этом товаре 2 кВт; можно меньше или больше, примерно от 1,2 кВт до 2,8 кВт, если удельная нагрузка остаётся в норме |
| Напряжение | в этом товаре 220 В; можно на 230 В или на 380 В, если у вас три фазы |
| Форма | в этом товаре прямой; меняем длину, межосевое расстояние и радиус гиба |
| Крепление | как на старом ТЭН: штуцер с гайкой или фланец |
| Холодная зона | в этом товаре 40 мм; можно 65 мм по ГОСТ 13268-88 |
| Оболочка | для воды: медь, нержавеющая AISI 304 или 12Х18Н10Т; для жёсткой или солёной воды AISI 316 или титан |
Как снять размеры со старого ТЭН и что указать в эскизе: длина и холодные зоны, что указать в чертеже, изготовление по образцу.
Сверьте по габаритам и монтажу: что проверить на старой детали
- Общая длина. Активная часть 520 мм. Сравните полную длину вашего образца с этой величиной.
- Крепление и резьба. В маркировке указан типоразмер 60 А13. Проверьте, совпадает ли присоединительный размер, шаг и форма крепления на вашей детали.
- Выводы и их расположение. Конструкция Ш (штыревой вывод). Убедитесь, что количество, сечение и расстояние между выводами совпадают.
- Форма и наличие оребрения. В названии стоит R30. Сравните конфигурацию и шаг оребрения с вашим образцом.
- Расчётные параметры. Мощность 2 кВт, напряжение 220 В. Если на старой детали указаны те же значения, геометрия совпадает - деталь подходит.
Что прислать для изготовления этой детали
- Фото старого нагревателя с двух сторон, чтобы были видны все изгибы, выводы и крепление.
- Чертёж или эскиз с указанием полной длины, длины активной зоны, расстояния между выводами и типа крепления.
- Если крепление нестандартное - фото места установки или ответной части (резьба, хомут, фланец).
- Для сред с особыми требованиями (жидкость, газ, агрессивная среда) укажите тип среды и рабочие условия.
- Маркировку на старой детали, если сохранилась (буквы, цифры, логотип).
- Подтверждение, что активная длина 520 мм и мощность 2 кВт подходят под вашу задачу.
Если нужен нагреватель с другими параметрами
Мы делаем по образцу, фото или чертежу. По заказу меняем длину активной части, мощность под другое напряжение, тип и шаг оребрения, материал оболочки под конкретную среду. Форма и крепление остаются те же, либо корректируются по вашему эскизу.
Где применяют такие нагреватели
Такие нагреватели ставят в накопительных и проточных водонагревателях, а также в стиральных и посудомоечных машинах. В бойлере нагреватель устанавливают в бак через боковой или нижний фланец. В стиральной машине элемент закреплён снизу бака через резиновую манжету.
Вопросы
Подойдёт ли этот ТЭН для напряжения 380 В?
Нет, расчётное сопротивление 24,2 Ом рассчитано на 220 В. Для 380 В делаем по заказу с пересчётом мощности. Пришлите нужное напряжение и мощность.
Можно ли изменить длину активной части, если посадочное место меньше 520 мм?
Да, изменим активную длину под ваш размер. Приложите чертёж или фото с точной длиной.
Сделаете такой же, но из нержавеющей стали для агрессивной среды?
Да, заменим материал оболочки по вашей задаче. Укажите среду и температуру.
Резьба на старом образце не совпадает с А13. Вы можете повторить моё крепление?
Да, изготовим с вашим типом крепления. Пришлите образец или чертёж присоединительного узла.
