По маркировке повторим точно
Маркировка задаёт размеры и мощность полностью, поэтому такой же ТЭН делаем без образца. Что в ней указано и что можно поменять:
| Длина | в этом товаре 600 мм; короче или длиннее под ваш размер, мощность пересчитаем |
|---|---|
| Диаметр трубки | в этом товаре 13 мм; можно 12, 14 мм |
| Мощность | в этом товаре 2 кВт; можно меньше или больше, примерно от 1,2 кВт до 2,8 кВт, если удельная нагрузка остаётся в норме |
| Напряжение | в этом товаре 220 В; можно на 230 В или на 380 В, если у вас три фазы |
| Форма | в этом товаре прямой; меняем длину, межосевое расстояние и радиус гиба |
| Крепление | как на старом ТЭН: штуцер с гайкой или фланец |
| Холодная зона | в этом товаре 40 мм; можно 65 мм по ГОСТ 13268-88 |
| Оболочка | по среде: чёрная сталь, нержавеющая AISI 304 или 12Х18Н10Т, медь |
Как снять размеры со старого ТЭН и что указать в эскизе: длина и холодные зоны, что указать в чертеже, изготовление по образцу.

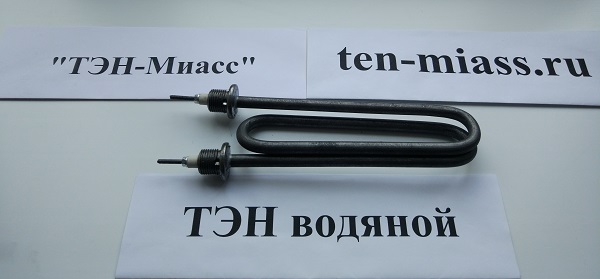

Сверьте маркировку ТЭН 60 А13/2,0-J-220 R30 Ш на корпусе
- Сравните маркировку на корпусе вашего ТЭНа. В данном случае это «ТЭН 60 А13/2,0-J-220 R30 Ш».
- Убедитесь, что активная часть (нагреваемая зона) составляет 520 мм (расчётная длина).
- Проверьте форму: это гладкий ТЭН (без рёбер), изогнутый по конфигурации, соответствующей коду «R30 Ш» в названии.
- Замерьте расстояние между крепёжными элементами и тип выводов. Название указывает на определённое расположение штуцера и контактной группы.
- Сверьте мощность: 2 кВт при напряжении 220 В. Расчётное сопротивление в рабочем режиме 24,2 Ом.
Пришлите фото старого ТЭН 60 А13/2,0-J-220 с читаемой маркировкой
- Фото старого ТЭНа с маркировкой на корпусе, если она читаема.
- Чертёж или эскиз с указанием общей длины, длины активной части, расстояния между осями крепления.
- Фото места установки (узел, где крепится деталь) и тип присоединения выводов (клеммы, наконечники).
- Если нагреватель ставится в конкретный агрегат, укажите его модель или назначение (например, модель сушильной камеры или станка).
- Уточните, есть ли на старом ТЭНе дополнительные детали (штуцер, гайка, прокладка) - их тип и расположение.
- Для изменённой детали: опишите, что именно не подходит (другая резьба, иное расстояние между крепежом).
Изменим конфигурацию крепления или длину выводов 2,0 кВт 220 В
Мы делаем по образцу, фото, чертежу. По заказу меняем конфигурацию крепления, длину выводов, материал оболочки под среду эксплуатации, а также напряжение и мощность. Уточните задачу - подберём исполнение.
Где ставят трубчатые ТЭН
Такие нагреватели ставят в накопительных водонагревателях (бойлерах), проточных водонагревателях, стиральных и посудомоечных машинах, а также в парогенераторах и гладильных системах.
Вопросы
Можно ли изменить напряжение с 220 В на другое, например 380 В?
Да, сделаем. Для этого пришлите желаемое напряжение и мощность, а также фото или чертёж места установки.
Подойдёт ли этот ТЭН, если у моего агрегата другое расстояние между крепёжными ушками?
Если расстояние другое, нужна замена по длине. Пришлите замеры и фото узла крепления - изготовим с нужным шагом.
Возможно ли сделать такой же нагреватель, но из материала для агрессивной среды (кислота, щёлочь)?
Да, сделаем в нужном материале оболочки. Укажите тип среды и рабочую температуру, а также приложите чертёж старой детали.
Можно ли изменить активную длину (зону нагрева) под другой объём среды?
Да, меняем активную длину и общую длину по вашему заданию. Для расчёта пришлите размеры зоны установки и требуемую мощность.
Заявка на расчёт
Доставка и оплата
Доставка по России и в Казахстан, стоимость считаем вместе с заказом. Оплата по счёту. Подробнее
