По маркировке повторим точно
Маркировка задаёт размеры и мощность полностью, поэтому такой же ТЭН делаем без образца. Что в ней указано и что можно поменять:
| Длина | в этом товаре 600 мм; короче или длиннее под ваш размер, мощность пересчитаем |
|---|---|
| Диаметр трубки | в этом товаре 13 мм; можно 12, 14 мм |
| Мощность | в этом товаре 1 кВт; можно меньше или больше, примерно от 600 Вт до 1,4 кВт, если удельная нагрузка остаётся в норме |
| Напряжение | в этом товаре 220 В; можно на 230 В или на 380 В, если у вас три фазы |
| Форма | в этом товаре прямой; меняем длину, межосевое расстояние и радиус гиба |
| Крепление | как на старом ТЭН: штуцер с гайкой или фланец |
| Холодная зона | в этом товаре 40 мм; можно 65 мм по ГОСТ 13268-88 |
| Оболочка | для воды: медь, нержавеющая AISI 304 или 12Х18Н10Т; для жёсткой или солёной воды AISI 316 или титан |
Как снять размеры со старого ТЭН и что указать в эскизе: длина и холодные зоны, что указать в чертеже, изготовление по образцу.
Сверка со старой деталью: что проверить перед заказом

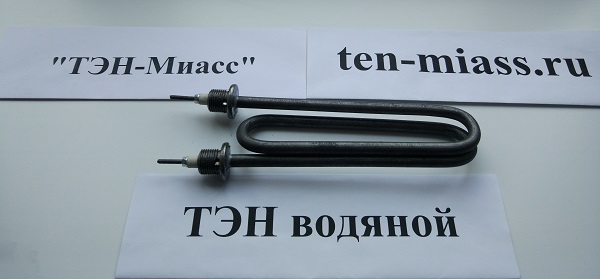

- Маркировка на корпусе. Сверьте буквенное обозначение и цифры с вашей старой деталью. Полное наименование: ТЭН 60 А13/1,0-Р-220 R30 Ш.
- Форма и размеры. Активная длина (расчёт) 520 мм. Изогнут ли нагреватель, есть ли рёбра, как расположены выводы - оцените визуально по образцу.
- Крепление и присоединительные размеры. Тип крепления заложен в маркировке (А13, R30, Ш). Сравните расположение резьбы, штуцера или фланца на вашей детали.
- Электрические параметры. Мощность 1 кВт, напряжение 220 В. Сопротивление в рабочем режиме (расчёт) 48,4 Ом.
- Удельная нагрузка. Расчётное значение 4,71 Вт/см² (площадь 212 см²). Это характеристика для условий работы вашего оборудования.
Что прислать для точного изготовления этой детали
- Маркировку с корпуса старого нагревателя (если сохранилась).
- Фото детали с двух сторон: общий вид, расположение выводов и крепления.
- Фото места установки или контактной группы (клеммы, гайки, резьба).
- Чертёж или эскиз с основными размерами (особенно длину трубки и межосевое расстояние, если есть изгибы).
- Для повторения точно такой же детали достаточно образца и маркировки.
Если нужен не точно такой же
Делаем по образцу, фото, чертежу. По заказу меняем крепление, длину активной части, материал оболочки, напряжение и мощность, а также форму выводов. Пришлите старую деталь или её фото с указанием, что именно требуется изменить.
Где применяют такие нагреватели
Такие нагреватели ставят в духових шкафах, мини-печах и аэрогрилях. В духових шкафах трубчатый элемент располагается в камере на задней или боковых стенках сверху и снизу. В мини-печах открытые ТЭН находятся отдельно сверху и снизу камеры. В аэрогриле кольцевой нагреватель устанавливается вокруг вентилятора в съёмной крышке.
Вопросы
Мне нужно напряжение 380 В, а не 220. Вы сделаете такой ТЭН с мощностью 1 кВт?
Да, сделаем. Пришлите старую деталь или её фото с маркировкой и укажите желаемое напряжение.
У моего нагревателя другое крепление - фланец, а не резьба. Можете изготовить по моему образцу?
Да, изготовим по образцу, фото или чертежу с указанием типа крепления.
Мне нужна активная длина 600 мм, а не 520. Это возможно?
Да, изменим длину под вашу задачу. Приложите к заказу фото места установки и желаемый размер.
Мне нужен нагреватель из нержавейки для агрессивной среды. Вы можете сделать такой?
Да, подберём материал оболочки по вашему образцу или описанию среды. Пришлите фото старой детали и условия работы.
Заявка на расчёт
Доставка и оплата
Доставка по России и в Казахстан, стоимость считаем вместе с заказом. Оплата по счёту. Подробнее
