По маркировке повторим точно
Маркировка задаёт размеры и мощность полностью, поэтому такой же ТЭН делаем без образца. Что в ней указано и что можно поменять:
| Длина | в этом товаре 600 мм; короче или длиннее под ваш размер, мощность пересчитаем |
|---|---|
| Диаметр трубки | в этом товаре 13 мм; можно 12, 14 мм |
| Мощность | в этом товаре 630 Вт; можно меньше или больше, примерно от 378 Вт до 882 Вт, если удельная нагрузка остаётся в норме |
| Напряжение | в этом товаре 220 В; можно на 230 В или на 380 В, если у вас три фазы |
| Форма | в этом товаре прямой; меняем длину, межосевое расстояние и радиус гиба |
| Крепление | как на старом ТЭН: штуцер с гайкой или фланец |
| Холодная зона | в этом товаре 40 мм; можно 65 мм по ГОСТ 13268-88 |
| Оболочка | для воздуха: чёрная сталь при умеренной температуре оболочки, нержавеющая или жаропрочная сталь при высокой |
Как снять размеры со старого ТЭН и что указать в эскизе: длина и холодные зоны, что указать в чертеже, изготовление по образцу.
Сверьте по форме, креплению и габаритам
- Сравните общую длину с вашей старой деталью. Активная длина 520 мм, вся трубка должна совпадать по длине.

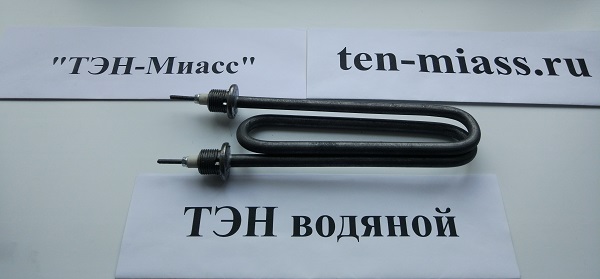

- Проверьте маркировку на трубке: в ней должны быть символы «60 А13/0,63-S-220 R30». Если есть иные буквы или цифры, деталь другая.
- Посмотрите на концы: с одной стороны выводы, с другой - только контакт. Тип крепления задаётся кодом «А13», он должен соответствовать вашему узлу.
- Убедитесь, что мощность вашего старого ТЭН 0,63 кВт, а напряжение 220 В.
Что прислать для заказа этой детали
- Фото старого нагревателя с торца и сбоку, чтобы был виден тип выводов и форма концов.
- Чёткий снимок маркировки на трубке (если сохранилась).
- Чертеж или эскиз от руки с указанием общей длины и расстояния от крепления до изгиба (если трубка гнутая).
- Название модели оборудования, откуда снят ТЭН.
- Подтвердите среду, в которой работал нагреватель (жидкость, газ, масло). Если среда неизвестна, напишите «не знаю».
Если нужен не точно такой же
Делаем по образцу, фото, чертежу. По заказу меняем длину части без нагрева, материал оболочки под другую среду, тип концевых контактов и крепёж. Для этого приложите фото узла установки и укажите новую среду.
Где применяют такие нагреватели
Такие нагреватели ставят в накопительных водонагревателях (бойлерах) и проточных водонагревателях. В бойлере нагреватель устанавливают в баке через боковой или нижний фланец либо через резьбовую втулку. В проточном водонагревателе нагреватель находится в небольшой цилиндрической камере внутри корпуса, сразу на пути воды.
Вопросы
Можно ли сделать такой нагреватель на другое напряжение, например 380 В?
Да, сделаем. Для этого пришлите фото и чертёж старой детали, а в комментарии укажите нужное напряжение.
Подойдёт ли эта деталь для работы в масле, а не в воде?
Да, сделаем с материалом оболочки под масло. Приложите фото старого ТЭН и напишите, что среда масло.
У меня другая длина установочной части, можно изменить?
Да, меняем длину холодного конца по вашему чертежу. Пришлите размеры и фото узла.
Выводы на моей старой детали под штекер, а здесь под гайку. Сделаете под штекер?
Да, сделаем под любой тип выводов по вашему образцу. Приложите фото контактов старого нагревателя.
