По маркировке повторим точно
Маркировка задаёт размеры и мощность полностью, поэтому такой же ТЭН делаем без образца. Что в ней указано и что можно поменять:
| Длина | в этом товаре 600 мм; короче или длиннее под ваш размер, мощность пересчитаем |
|---|---|
| Диаметр трубки | в этом товаре 13 мм; можно 12, 14 мм |
| Мощность | в этом товаре 500 Вт; можно меньше или больше, примерно от 300 Вт до 700 Вт, если удельная нагрузка остаётся в норме |
| Напряжение | в этом товаре 220 В; можно на 230 В или на 380 В, если у вас три фазы |
| Форма | в этом товаре прямой; меняем длину, межосевое расстояние и радиус гиба |
| Крепление | как на старом ТЭН: штуцер с гайкой или фланец |
| Холодная зона | в этом товаре 40 мм; можно 65 мм по ГОСТ 13268-88 |
| Оболочка | для воздуха: чёрная сталь при умеренной температуре оболочки, нержавеющая или жаропрочная сталь при высокой |
Как снять размеры со старого ТЭН и что указать в эскизе: длина и холодные зоны, что указать в чертеже, изготовление по образцу.

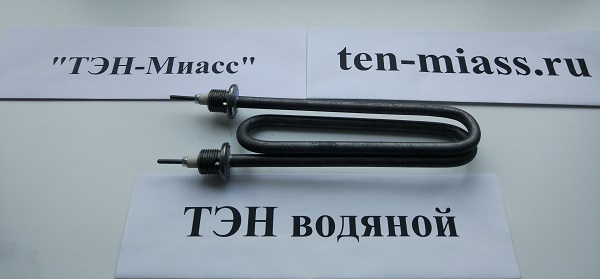

Сверьте маркировку ТЭН 60 А13/0,5-S-220 R30 на корпусе
- Сверьте маркировку на корпусе старого нагревателя. Должно быть написано «ТЭН 60 А13/0,5-S-220 R30». Если надпись стерлась, проверьте остальные пункты.
- Проверьте активную длину трубки (часть, где греет). Она должна быть 520 мм. Общая длина с выводами может быть больше, но греющая часть строго 520 мм.
- Убедитесь, что на трубке нет ребер, оребрения или обдувочных пластин. Это гладкий ТЭН.
- Посмотрите на крепление. В маркировке стоит «А13» и «R30» - это код крепежа и формы. Сравните геометрию крепления и радиус изгиба со старой деталью (или фото/чертежом).
- Мощность и напряжение указаны в маркировке: 0,5 кВт, 220 В. Если на старой детали выбито то же самое, это ваш вариант.
Пришлите фото старого нагревателя с артикулом 60 А13/0,5-S-220
- Фото старого ТЭН с маркировкой или чёткий снимок шильдика, где видны цифры.
- Если маркировка стёрта, приложите фото нагревателя целиком и в профиль (видны крепление, изгиб, выводы).
- Укажите активную длину трубки (520 мм) и общую длину с выводами, если она известна.
- Сообщите тип и диаметр крепёжных отверстий или резьбы, если они есть (код «А13» и «R30»).
- Если нагреватель работал в жидкости или газе, напишите среду (вода, масло, воздух, пар). Это поможет уточнить материал оболочки.
- Приложите чертёж или эскиз с размерами, если деталь нестандартная или изменённая.
Изменим длину выводов для ТЭН мощностью 0,5 кВт и напряжением 220 В
Мы делаем по образцу, фото, чертежу. По заказу меняем длину выводов, форму крепления, материал оболочки под конкретную среду, а также мощность и напряжение в пределах конструктивных возможностей. Пришлите фото старого нагревателя и укажите, что именно нужно изменить.
Где ставят трубчатые ТЭН
Такие нагреватели ставят в накопительных водонагревателях (бойлерах) и проточных водонагревателях. В бойлерах нагреватель устанавливается в баке через боковой или нижний фланец либо через резьбовую втулку. В проточных водонагревателях элемент размещается в небольшой цилиндрической камере нагрева внутри корпуса, сразу на пути воды.
Вопросы
У меня напряжение 380 В, а не 220. Вы сделаете такой ТЭН на 380 В?
Да, сделаем. Пришлите фото старого нагревателя и укажите нужное напряжение.
Крепление «А13» не подходит, нужно другое. Вы можете изменить крепёж?
Да, сделаем. Приложите чертёж или фото крепления, которое нужно.
Мне нужно, чтобы активная длина была не 520 мм, а 600 мм. Вы можете изготовить такой?
Да, сделаем. Укажите нужную активную длину и пришлите фото или эскиз.
Нагреватель будет работать не в воде, а в масле. Вы сделаете из другого материала?
Да, сделаем. Напишите среду и температуру, подберём материал оболочки. Пришлите фото старого ТЭН.
