По маркировке повторим точно
Маркировка задаёт размеры и мощность полностью, поэтому такой же ТЭН делаем без образца. Что в ней указано и что можно поменять:
| Длина | в этом товаре 600 мм; короче или длиннее под ваш размер, мощность пересчитаем |
|---|---|
| Диаметр трубки | в этом товаре 13 мм; можно 12, 14 мм |
| Мощность | в этом товаре 400 Вт; можно меньше или больше, примерно от 240 Вт до 560 Вт, если удельная нагрузка остаётся в норме |
| Напряжение | в этом товаре 110 В; можно на 230 В или на 380 В, если у вас три фазы |
| Форма | в этом товаре прямой; меняем длину, межосевое расстояние и радиус гиба |
| Крепление | как на старом ТЭН: штуцер с гайкой или фланец |
| Холодная зона | в этом товаре 40 мм; можно 65 мм по ГОСТ 13268-88 |
| Оболочка | для воздуха: чёрная сталь при умеренной температуре оболочки, нержавеющая или жаропрочная сталь при высокой |
Как снять размеры со старого ТЭН и что указать в эскизе: длина и холодные зоны, что указать в чертеже, изготовление по образцу.

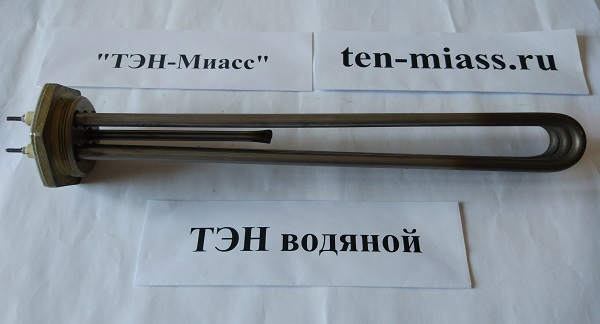

Сверьте маркировку ТЭН 60 А13/0,4-S-110 R30 с вашей деталью
- Сверьте маркировку вашей детали с «ТЭН 60 А13/0,4-S-110 R30». Совпадение всех кодов означает полную совместимость.
- Проверьте длину трубки: активная часть 520 мм. Сравните с вашим образцом.
- Уточните мощность и напряжение: 0,4 кВт, 110 В. Ваш старый ТЭН должен иметь те же цифры.
- Посмотрите на выводы и крепление. У этой модели используется стандартный для кода крепёж, указанный в маркировке.
- Сопоставьте форму детали: изогнутая или прямая трубка, тип контактных стержней. Всё это зашифровано в названии.
Что прислать для изготовления ТЭНа мощностью 0,4 кВт
- Фото старого ТЭНа с двух сторон и с торца (чётко видны контакты и крепление).
- Длина по прямой от края до края (габарит) и активная длина от места заделки.
- Диаметр трубки (штангенциркулем) и тип вывода (штуцер, резьба, гладкий).
- Рабочее напряжение и мощность, если они отличаются от 110 В и 0,4 кВт.
- Маркировку с корпуса, если она читается (даже частично).
- Эскиз или чертёж с размерами, если деталь нестандартная.
Изменим мощность или напряжение трубчатого нагревателя длиной 110 мм
Делаем по образцу, фото, чертежу. По заказу меняем мощность, напряжение, длину активной части, тип и расположение крепления, материал оболочки под конкретную среду. Сообщите, что именно нужно изменить, и приложите исходную деталь или её снимки.
Где ставят трубчатые ТЭН
Такие нагреватели ставят в стиральных машинах, посудомоечных машинах и накопительных водонагревателях. В стиральной машине нагреватель закреплён снизу бака, в посудомоечной встроен в проточную часть циркуляционной помпы, а в бойлере установлен в баке через фланец или резьбовую втулку.
Вопросы
Можно ли сделать такой ТЭН на 220 В вместо 110 В?
Да, сделаем. Пришлите требуемую мощность и напряжение, а также фото или чертёж вашего оборудования.
Подойдёт ли этот нагреватель для работы в агрессивной жидкости?
Да, по заказу меняем материал оболочки. Приложите описание среды и тип крепления.
У меня другой диаметр крепёжного отверстия. Вы можете изменить посадочный размер?
Да, сделаем под ваш размер. Пришлите диаметр отверстия, чертёж или фото старой детали.
Можно ли увеличить длину трубки на 50 мм?
Да, сделаем нужную длину. Укажите новую активную длину и общий габарит, остальное подгоняем по образцу.
Заявка на расчёт
Доставка и оплата
Доставка по России и в Казахстан, стоимость считаем вместе с заказом. Оплата по счёту. Подробнее
