По маркировке повторим точно
Маркировка задаёт размеры и мощность полностью, поэтому такой же ТЭН делаем без образца. Что в ней указано и что можно поменять:
| Длина | в этом товаре 450 мм; короче или длиннее под ваш размер, мощность пересчитаем |
|---|---|
| Диаметр трубки | в этом товаре 13 мм; можно 12, 14 мм |
| Мощность | в этом товаре 1,6 кВт; можно меньше или больше, примерно от 960 Вт до 2,2 кВт, если удельная нагрузка остаётся в норме |
| Напряжение | в этом товаре 220 В; можно на 230 В или на 380 В, если у вас три фазы |
| Форма | в этом товаре прямой; меняем длину, межосевое расстояние и радиус гиба |
| Крепление | как на старом ТЭН: штуцер с гайкой или фланец |
| Холодная зона | в этом товаре 40 мм; можно 65 мм по ГОСТ 13268-88 |
| Оболочка | для воды: медь, нержавеющая AISI 304 или 12Х18Н10Т; для жёсткой или солёной воды AISI 316 или титан |
Как снять размеры со старого ТЭН и что указать в эскизе: длина и холодные зоны, что указать в чертеже, изготовление по образцу.

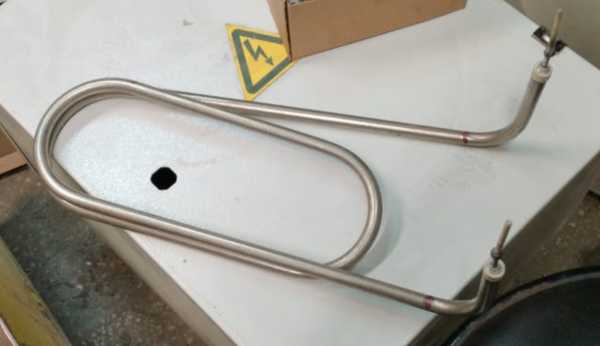

Сравните маркировку 45 А13/1,6-Р-220 R30 Ш на корпусе старого ТЭНа
- Сравните маркировку на корпусе старой детали: ищите сочетание «45 А13/1,6-Р-220 R30 Ш». Если маркировка стёрта, сверяйте параметры ниже.
- Проверьте монтажный размер: активная длина (нагреваемая часть) составляет 370 мм. Измерьте старый ТЭН от начала до конца трубки без учёта контактов.
- Убедитесь, что крепление и форма выводов совпадают. У этого исполнения выводы расположены с одной стороны, тип и геометрия штуцера или резьбы (если есть) должны быть идентичны.
- Сопоставьте мощность: 1,6 кВт при 220 В. На корпусе старого ТЭНа обычно выбита мощность или можно проверить расчётное сопротивление 30,2 Ом (в рабочем режиме).
- Посмотрите на наличие и расположение оребрения (буква «Р» в названии) и на длину выводов (буква «Ш»). Если на старой детали такая же конфигурация - совпадение.
Пришлите фото целого ТЭНа 45 А13/1,6-Р-220 с расположением выводов
- Фото старого ТЭНа целиком, чтобы мы видели общую форму, расположение выводов и крепёжных элементов.
- Фото маркировки на корпусе (если сохранилась) - надпись или штамп с кодом.
- Чертеж или эскиз с указанием расстояний: общая длина, длина трубки, расстояние между осями выводов, длина и диаметр выводов.
- Если крепление нестандартное - фото узла посадки в оборудовании (например, фланец, хомут или гайка).
- Уточните, в какой среде работал нагреватель (вода, масло, воздух, агрессивная жидкость) - это важно для повтора материала оболочки.
Изменим мощность 1,6 кВт, напряжение 220 В или длину по вашему образцу
Делаем по образцу, фото, чертежу. По заказу меняем мощность, напряжение, длину трубки, тип и расположение выводов, а также материал оболочки под конкретную среду эксплуатации. Для этого пришлите параметры желаемых изменений и фото узла установки.
Где ставят трубчатые ТЭН
Такие нагреватели ставят в накопительных водонагревателях (бойлерах), проточных водонагревателях и стиральных машинах. В бойлерах нагреватель монтируется в бак через боковой или нижний фланец. В стиральных машинах элемент закреплён снизу бака через резиновую манжету.
Вопросы
Можно ли этот ТЭН сделать на другое напряжение, например 380 В?
Да, сделаем. Пришлите желаемое напряжение и мощность, а также фото старой детали и её маркировку.
У меня не совпадает длина выводов, можно сделать длиннее или короче?
Да, меняем длину и форму выводов под вашу задачу. Приложите эскиз с нужными размерами и фото узла подключения.
Подойдёт ли этот ТЭН для работы в масле, если в названии указана другая среда?
По заказу изготавливаем ТЭН с материалом оболочки для масла. Для этого укажите рабочую температуру и состав среды, а также пришлите фото старого нагревателя.
Можно ли изменить крепление: вместо штуцера поставить фланец?
Да, сделаем другой тип крепления. Отправьте чертёж или фото узла посадки в вашем оборудовании, а также старый ТЭН для замера.
