По маркировке повторим точно
Маркировка задаёт размеры и мощность полностью, поэтому такой же ТЭН делаем без образца. Что в ней указано и что можно поменять:
| Длина | в этом товаре 450 мм; короче или длиннее под ваш размер, мощность пересчитаем |
|---|---|
| Диаметр трубки | в этом товаре 13 мм; можно 12, 14 мм |
| Мощность | в этом товаре 1,6 кВт; можно меньше или больше, примерно от 960 Вт до 2,2 кВт, если удельная нагрузка остаётся в норме |
| Напряжение | в этом товаре 220 В; можно на 230 В или на 380 В, если у вас три фазы |
| Форма | в этом товаре прямой; меняем длину, межосевое расстояние и радиус гиба |
| Крепление | как на старом ТЭН: штуцер с гайкой или фланец |
| Холодная зона | в этом товаре 40 мм; можно 65 мм по ГОСТ 13268-88 |
| Оболочка | по среде: чёрная сталь, нержавеющая AISI 304 или 12Х18Н10Т, медь |
Как снять размеры со старого ТЭН и что указать в эскизе: длина и холодные зоны, что указать в чертеже, изготовление по образцу.

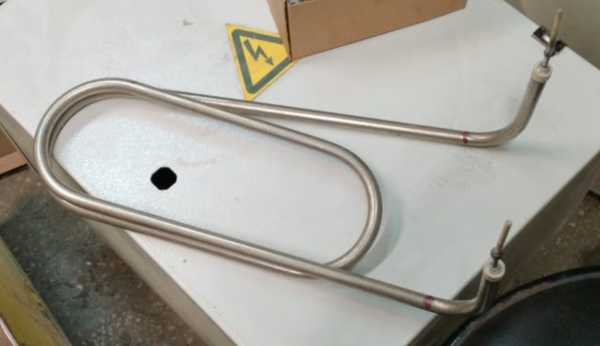

Сверить маркировку ТЭН 45 А13/1,6-J-220 R30 Ш с вашим образцом
- Сравните полное обозначение на корпусе старого ТЭН с маркировкой «ТЭН 45 А13/1,6-J-220 R30 Ш». Все буквы и цифры в коде должны совпадать.
- Проверьте активную длину (расчёт 370 мм) - это длина нагреваемой части, а не общая с контактами.
- Убедитесь, что мощность 1,6 кВт и напряжение 220 В совпадают с данными на старой детали.
- Оцените форму: гладкий трубчатый нагреватель без оребрения, с креплением и выводами, соответствующими типу «Ш» (штуцер, фланец или резьба - смотрите по своему образцу).
- Сверьте расчётное сопротивление 30,2 Ом (в рабочем режиме) - измерьте своё сопротивление на холодной детали, чтобы подтвердить соответствие.
Прислать фото старого нагревателя с чёткой маркировкой 45 А13/1,6-J-220
- Фото старого ТЭН с чёткой видимой маркировкой, если она сохранилась.
- Фото крепления и выводов (штуцер, фланец, резьба, клеммы) с линейкой или штангенциркулем.
- Укажите полную маркировку «ТЭН 45 А13/1,6-J-220 R30 Ш» или приложите фото с ней.
- Сообщите, для какого оборудования предназначен нагреватель (модель, тип, среда: воздух, вода, масло).
- Если есть чертёж или эскиз старой детали с размерами - приложите.
- Для уточнения крепления сделайте фото места установки (гнездо, резьба, отверстия).
Заказать ТЭН с другой активной длиной, мощностью или напряжением 220 В
Делаем по образцу, фото, чертежу. По заказу меняем активную длину, мощность, напряжение, тип крепления, материал оболочки. Для изменения параметров пришлите старую деталь или её фото с размерами и укажите требуемые характеристики.
Где ставят трубчатые ТЭН
Такие нагреватели ставят в стиральных машинах, посудомоечных машинах и накопительных водонагревателях. В стиральной машине элемент закреплён снизу бака через резиновую манжету. В посудомоечной машине он встроен в проточную часть циркуляционной помпы. В накопительном водонагревателе расположен в баке через боковой или нижний фланец.
Вопросы
Можно ли изменить напряжение с 220 В на 380 В?
Да, сделаем с другим напряжением. Пришлите чертёж или фото с указанием нужных параметров.
Подойдёт ли этот ТЭН для агрессивной среды, например кислоты?
Да, изменим материал оболочки под вашу среду. Для заказа приложите фото старой детали и укажите тип среды.
Возможно ли укоротить активную часть или изменить крепление?
Да, по заказу меняем длину и тип крепления. Пришлите эскиз или образец с требуемыми размерами.
У меня нет маркировки, только старая деталь. Вы сделаете по образцу?
Да, делаем по образцу, фото, чертежу. Пришлите старый ТЭН или его чёткие фото с размерами.
