По маркировке повторим точно
Маркировка задаёт размеры и мощность полностью, поэтому такой же ТЭН делаем без образца. Что в ней указано и что можно поменять:
| Длина | в этом товаре 450 мм; короче или длиннее под ваш размер, мощность пересчитаем |
|---|---|
| Диаметр трубки | в этом товаре 13 мм; можно 12, 14 мм |
| Мощность | в этом товаре 1 кВт; можно меньше или больше, примерно от 600 Вт до 1,4 кВт, если удельная нагрузка остаётся в норме |
| Напряжение | в этом товаре 220 В; можно на 230 В или на 380 В, если у вас три фазы |
| Форма | в этом товаре прямой; меняем длину, межосевое расстояние и радиус гиба |
| Крепление | как на старом ТЭН: штуцер с гайкой или фланец |
| Холодная зона | в этом товаре 40 мм; можно 65 мм по ГОСТ 13268-88 |
| Оболочка | для воды: медь, нержавеющая AISI 304 или 12Х18Н10Т; для жёсткой или солёной воды AISI 316 или титан |
Как снять размеры со старого ТЭН и что указать в эскизе: длина и холодные зоны, что указать в чертеже, изготовление по образцу.

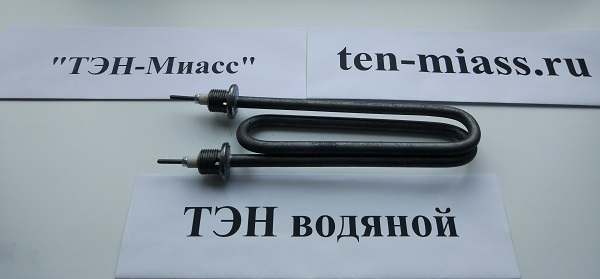

Проверьте маркировку ТЭН 45 А13/1,0-Р-220 на корпусе
- Маркировка на корпусе вашего ТЭН должна совпадать с «ТЭН 45 А13/1,0-Р-220 R30 Ш». Если есть только часть обозначения, сверьте оставшиеся пункты.
- Форма и размер: активная длина этого нагревателя 370 мм. Сравните со своей деталью по прямой части (без учёта контактных выводов и изгибов).
- Крепление и выводы: тип резьбы или способ фиксации соответствует коду «А13», а расположение контактов - «R30 Ш». Сверьте визуально.
- Мощность и напряжение: 1 кВт, 220 В. Убедитесь, что ваша деталь рассчитана на эти параметры.
- Сопротивление в рабочем режиме: 48,4 Ом. Проверьте омметром на холодной детали (допускается отклонение при нагреве).
Пришлите фото формы и контактов вашего нагревателя 45 А13
- Фото старого нагревателя с чётким изображением формы, изгибов и контактной группы.
- Маркировку с корпуса (если сохранилась) или её фрагмент.
- Чертёж с размерами: общая длина, активная часть, расстояние между осями крепления.
- Уточнение среды эксплуатации (вода, масло, воздух, агрессивная среда) - для выбора материала оболочки.
- Если есть, фото места установки (резьбовое отверстие, проушины, кронштейн).
Повторим образец с изменением напряжения или длины 1,0
Делаем по образцу, фото, чертежу. По заказу меняем напряжение, мощность, длину активной части, тип и расположение крепления, материал оболочки под конкретную среду.
Где ставят трубчатые ТЭН
Такие нагреватели ставят в накопительных водонагревателях, проточных водонагревателях и стиральных машинах. В накопительном водонагревателе элемент располагается в баке, через боковой или нижний фланец либо через резьбовую втулку. В проточном водонагревателе находится в небольшой цилиндрической камере нагрева внутри корпуса. В стиральной машине крепится снизу бака через резиновую манжету.
Вопросы
Можно ли сделать этот ТЭН на 380 В вместо 220 В?
Да, сделаем. Для заказа пришлите желаемое напряжение и мощность.
Подойдёт ли этот нагреватель, если у меня другое крепление (не А13)?
Нет, этот ТЭН с креплением А13. Если нужно другое, пришлите фото вашего крепления или чертёж - изготовим под ваш узел.
Можно ли увеличить активную длину, чтобы ТЭН глубже погружался в среду?
Да, сделаем с другой длиной. Пришлите требуемый размер по прямой части.
Подойдёт ли этот ТЭН для работы в агрессивной среде (щелочь, кислота)?
В стандартном исполнении нет. По заказу меняем материал оболочки под вашу среду - укажите её состав и температуру.
Заявка на расчёт
Доставка и оплата
Доставка по России и в Казахстан, стоимость считаем вместе с заказом. Оплата по счёту. Подробнее
