По маркировке повторим точно
Маркировка задаёт размеры и мощность полностью, поэтому такой же ТЭН делаем без образца. Что в ней указано и что можно поменять:
| Длина | в этом товаре 400 мм; короче или длиннее под ваш размер, мощность пересчитаем |
|---|---|
| Диаметр трубки | в этом товаре 13 мм; можно 12, 14 мм |
| Мощность | в этом товаре 2 кВт; можно меньше или больше, примерно от 1,2 кВт до 2,8 кВт, если удельная нагрузка остаётся в норме |
| Напряжение | в этом товаре 220 В; можно на 230 В или на 380 В, если у вас три фазы |
| Форма | в этом товаре прямой; меняем длину, межосевое расстояние и радиус гиба |
| Крепление | как на старом ТЭН: штуцер с гайкой или фланец |
| Холодная зона | в этом товаре 40 мм; можно 65 мм по ГОСТ 13268-88 |
| Оболочка | для воды: медь, нержавеющая AISI 304 или 12Х18Н10Т; для жёсткой или солёной воды AISI 316 или титан |
Как снять размеры со старого ТЭН и что указать в эскизе: длина и холодные зоны, что указать в чертеже, изготовление по образцу.
Как сверить со своим

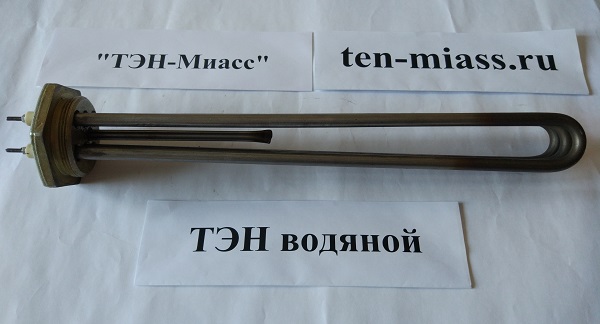

- Сверьте маркировку на корпусе: ваша деталь должна содержать те же буквенные коды, что и «ТЭН 40 А13/2,0-Р-220 R25 Ш».
- Измерьте активную длину (часть трубки без выводов): в этой модели она составляет 320 мм.
- Проверьте мощность и напряжение: 2 кВт, 220 В.
- Убедитесь, что на вашей детали крепление резьбовое R25 (резьба 1 дюйм).
- Сравните форму и расположение выводов: у этого ТЭНа один контакт с резьбой, второй вывод с оконцевателем.
Что прислать именно для этого товара
- Маркировку с вашей старой детали полностью (буквы, цифры, тире).
- Фото старого ТЭНа в двух ракурсах (вид сбоку и со стороны крепления).
- Уточните длину трубки от пятки резьбы до конца выводов (если она отличается от 320 мм).
- Сообщите тип контактов второго вывода (вилка, клемма, штуцер).
- Укажите, если ТЭН работает в агрессивной среде (щелочь, кислота, масло) - это влияет на материал оболочки.
Если нужен не точно такой же
Мы делаем по образцу, фото, чертежу. По заказу меняем длину трубки, мощность под ваше напряжение, тип крепления (фланец, пластина, гладкая трубка), материал оболочки под среду эксплуатации.
Где применяют такие нагреватели
Такие нагреватели ставят в накопительных водонагревателях, проточных водонагревателях, стиральных машинах, посудомоечных машинах, парогенераторах и гладильных системах, а также в электрочайниках.
Вопросы
Можно ли сделать этот ТЭН на 380 В?
Да, сделаем. Пришлите желаемую мощность и длину, мы пересчитаем нагрузку под другое напряжение.
Подойдет ли он для воды, если у меня стоял такой же, но с медным покрытием?
Да, сделаем в нержавеющей стали или с медным покрытием. Для этого укажите среду (вода, пар, масло) и температуру.
У меня резьба не R25, а M24 (метрическая). Можете сделать с другой резьбой?
Да, сделаем с вашей резьбой. Пришлите чертёж или образец крепления.
Нужна активная длина не 320 мм, а 380 мм. Это возможно?
Да, сделаем нужную длину. Пришлите чертёж или фото с указанием размера от пятки резьбы до конца выводов.
