Оребрённый ТЭН: повтор или изменения
Оребрённый ТЭН повторяем по длине, форме и рёбрам или меняем под ваш поток воздуха. Что известно и что можно поменять:
| Длина | по вашему калориферу, снимаем со старого ТЭН |
|---|---|
| Мощность | в этом товаре 2 кВт; можно меньше или больше, примерно от 1,2 кВт до 2,8 кВт, если удельная нагрузка остаётся в норме |
| Напряжение | в этом товаре 220 В; можно на 230 В или на 380 В, если у вас три фазы |
| Форма | прямой, U или W |
| Оболочка | чёрная сталь или нержавеющая |
| Работа | только в воздухе при обдуве вентилятором |
Как снять размеры со старого ТЭН и что указать в эскизе: длина и холодные зоны, что указать в чертеже, изготовление по образцу.
Сверьте маркировку с ТЭНР 80 А13/2,0-О-220 ф.1
- Сверьте маркировку на корпусе старого ТЭНа с названием «ТЭНР 80 А13/2,0-О-220 ф.1».
- Измерьте активную длину (часть трубки, которая греет) - 720 мм.
- Проверьте форму и тип крепления: оребрённый, без фланца, с резьбой или монтажными ушками (как на вашем образце).
- Убедитесь, что выводы контактов совпадают по типу и расположению с вашей деталью.
- Сопоставьте расчётные параметры: мощность 2 кВт при напряжении 220 В, ток 9,09 А, сопротивление в рабочем режиме 24,2 Ом.

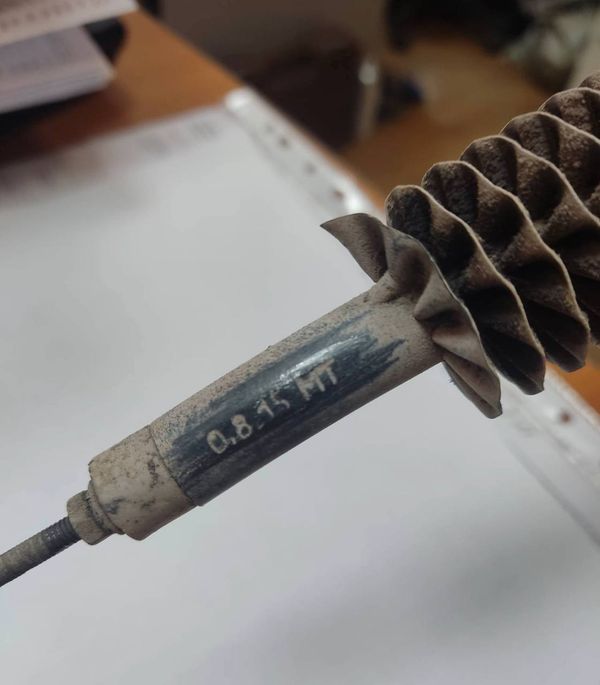

Пришлите фото маркировки для оребрённого ТЭН 2,0 кВт
- Фото старого ТЭНа с чётким изображением маркировки, если она сохранилась.
- Фото места установки (сушильной камеры) и способа крепления нагревателя.
- Укажите точную активную длину (720 мм) и тип выводов (клеммы, штекеры, наконечники).
- Приложите эскиз или чертёж с размерами, если форма нестандартная.
- Если ТЭН работал в агрессивной среде, сообщите, что именно омывало трубку (воздух, пар, химические испарения).
Меняем напряжение и мощность у ТЭН активной длиной 80
По заказу меняем напряжение, мощность, активную длину и тип крепления. Делаем по образцу, фото, чертежу. Для этого пришлите старую деталь и укажите, что именно нужно изменить.
Где ставят оребрённые ТЭН
Такие нагреватели ставят в электрокалориферы приточных вентиляционных установок, где оребрённый трубчатый нагреватель располагается в воздуховоде или корпусе калорифера и обдувается потоком воздуха. Также их используют в сушильных камерах для пиломатериала, где нагреватель вмонтирован в воздуховод или корпус теплогенератора. Кроме того, нагреватели этого типа применяются в зерносушилках в составе электрокалорифера в тракте подачи сушильного агента.
Вопросы
Можно ли сделать этот ТЭН на напряжение 380 В?
Да, сделаем. Пришлите текущие параметры и желаемое напряжение, подберём мощность под вашу задачу.
Подойдёт ли он в мою сушильную камеру, если крепление другое?
Если крепление отличается, вышлите фото посадочного места и чертёж. Делаем по образцу, изменим уши или фланец.
Возможно ли увеличить активную длину, чтобы ТЭН доставал до другого края камеры?
Да, меняем длину по вашему чертежу. Приложите эскиз с указанием новой длины и расположения выводов.
Сделаете из материала, стойкого к агрессивной среде (например, к кислым парам)?
Да, по заказу используем другой материал оболочки. Укажите среду, температуру и пришлите фото старого ТЭНа.
Заявка на расчёт
Доставка и оплата
Доставка по России и в Казахстан, стоимость считаем вместе с заказом. Оплата по счёту. Подробнее
Где делаем
Собственный участок и контрактное производство. На видео гибка трубки, резка заготовок и партия из 500 трубчатых нагревателей: гибка на трубогибочном станке, контактная сварка креплений, упаковка.
