Блок как у вас или с другим составом
В названии товара нет размеров и мощности: снимем их со старого ТЭН, по фото или чертежу. Повторим точно или подгоним под вас:
| Состав | число ТЭН подбираем под нужную мощность блока |
|---|---|
| Мощность | в этом товаре 3 кВт; можно меньше или больше, примерно от 1,8 кВт до 4,2 кВт, если удельная нагрузка остаётся в норме |
| Напряжение | как у старого ТЭН: 220, 230 или 380 В; низковольтные 12-48 В тоже делаем |
| Схема | на 380 В подключаем звездой или треугольником |
| Фланец и резьба | фланец из стали 20 или нержавеющий; резьба G1-G2 1/2 или фланец под ваш бак |
| Трубки | нержавеющая AISI 304, 316 или 12Х18Н10Т; для кислот покрытие фторопластом |
Как снять размеры со старого ТЭН и что указать в эскизе: длина и холодные зоны, что указать в чертеже, изготовление по образцу.

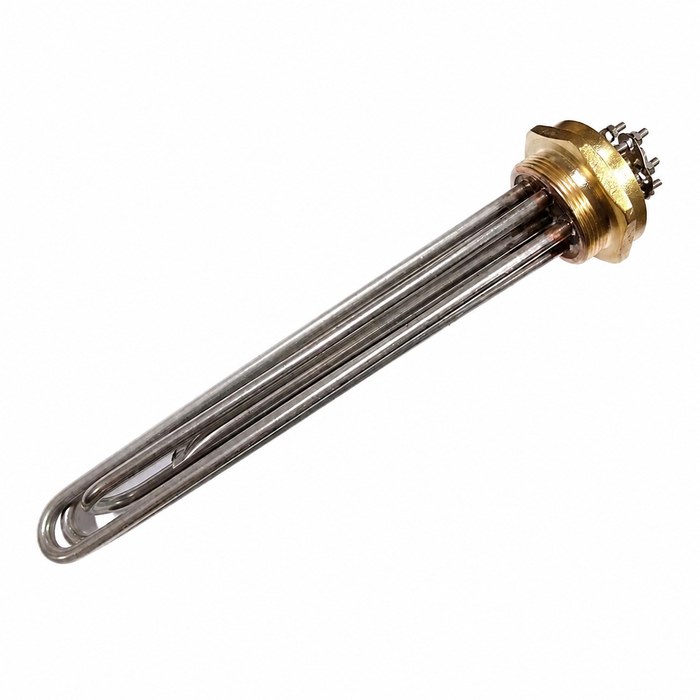

Сверка блока ТЭН 3 отв с фланцем 100 мм и длиной 73
- Сравните количество отверстий во фланце. Указано «3 отв.», значит три крепёжных отверстия на фланце.
- Проверьте диаметр фланца. В названии «Ф100мм» - наружный диаметр 100 мм.
- Измерьте длину трубки ТЭН от фланца до дальнего конца. Маркировка «Lтэн - 73» указывает на длину 73 мм.
- Уточните мощность. В расчёте 3 кВт, это номинальная нагрузка блока.
- Посмотрите на буквенный код «ТЭНБ- 3 В10 J». Он определяет конфигурацию выводов и форму блока. Сверьте его с маркировкой на старой детали.
Пришлите фото старого блока ТЭНБ-3 с фланцем и тремя отверстиями
- Фото старого блока ТЭН с чётким видом фланца, трубок и выводов.
- Фото шильдика или заводской маркировки оборудования, где стоит этот нагреватель.
- Чертёж или эскиз с указанием расстояний между отверстиями фланца, если есть.
- Образец детали для точного копирования (если возможно отправить).
Изготовим блок ТЭН В10 J другой длины или мощности по образцу
Делаем по образцу, фото, чертежу. По заказу меняем количество трубок, длину ТЭН, мощность, напряжение, диаметр фланца и материал трубок под среду.
Где ставят блоки ТЭН
Такие нагреватели ставят в промышленных электрокотлах отопления, в блочных нагревателях для отопительного оборудования транспортной инфраструктуры, а также в промышленных электроводонагревателях для технологических жидкостей. В каждом из этих устройств блок ТЭН закреплён на фланце и размещён внутри корпуса или бака.
Вопросы
Можно ли сделать этот блок на 220 В, если в названии другое напряжение?
Да, сделаем. Пришлите желаемое напряжение и мощность, а также фото старого блока для сверки крепления.
Подойдёт ли этот блок, если у моего фланца другое расположение отверстий?
Делаем по вашим параметрам. Пришлите чертёж или образец с точным расположением отверстий.
Возможно ли изготовить блок с другой длиной трубки, не 73 мм?
Да, сделаем нужную длину. Укажите её в заказе и приложите фото оборудования для проверки.
Можно ли заменить материал трубок на другой для агрессивной среды?
Да, сделаем из подходящего материала. Пришлите описание среды и фото старого ТЭН.
