Блок как у вас или с другим составом
В названии товара нет размеров и мощности: снимем их со старого ТЭН, по фото или чертежу. Повторим точно или подгоним под вас:
| Состав | число ТЭН подбираем под нужную мощность блока |
|---|---|
| Мощность | в этом товаре 15 кВт; можно меньше или больше, примерно от 9 кВт до 21 кВт, если удельная нагрузка остаётся в норме |
| Напряжение | как у старого ТЭН: 220, 230 или 380 В; низковольтные 12-48 В тоже делаем |
| Схема | на 380 В подключаем звездой или треугольником |
| Фланец и резьба | фланец из стали 20 или нержавеющий; резьба G1-G2 1/2 или фланец под ваш бак |
| Трубки | нержавеющая AISI 304, 316 или 12Х18Н10Т; для кислот покрытие фторопластом |
Как снять размеры со старого ТЭН и что указать в эскизе: длина и холодные зоны, что указать в чертеже, изготовление по образцу.
Проверка формы и числа ТЭНов в блоке ТЭНБ-15
- Сравните форму и количество ТЭНов в блоке: ТЭНБ 15 предполагает блок из нескольких трубчатых нагревателей, собранных в один узел.
- Проверьте длину трубки: в маркировке указано «Lтэн 90», то есть длина трубки без выводов равна 90 см.
- Убедитесь, что крепление блока совпадает: резьбовое или фланцевое, с тем же шагом и диаметром, что и у вашей старой детали.
- Сверьте расположение и тип выводов: контактные группы должны совпадать по количеству и форме (штифты, клеммы, кольца).
- Подтвердите мощность: 15 кВт - это номинальная нагрузка блока.

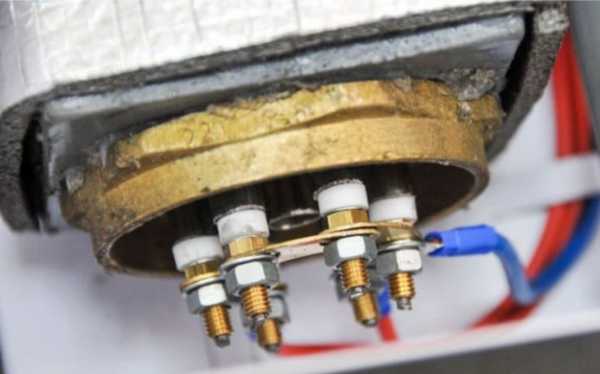

Фото старого ТЭНБ-15 с маркировкой и креплением для копирования
- Фото старого блока ТЭНБ 15 с нескольких сторон: общий вид, крепление, выводы, маркировка на корпусе.
- Чертеж или эскиз с указанием длины Lтэн (90 см), межцентрового расстояния выводов и диаметра трубки.
- Образец старой детали, если есть возможность отправить его по почте.
- Замеры посадочного места: диаметр отверстия под крепление, шаг и тип резьбы, количество и расположение отверстий под фланец.
- Уточните, требуется ли герметизация (например, прокладка или обжим) и какой тип контактного соединения нужен.
Изготовление блока ТЭНБ-15 с изменённой длиной трубки или мощностью
Мы делаем по образцу, фото, чертежу. По заказу меняем длину трубки, мощность, количество ТЭНов в блоке, тип крепления (резьбу, фланец) и материал оболочки под вашу среду.
Где ставят блоки ТЭН
Такие нагреватели ставят в промышленных электрокотлах отопления, где блок трубчатых электронагревателей находится в герметичной оболочке внутри корпуса котла. Также их используют в блочных нагревателях для отопительного оборудования транспортной инфраструктуры, где блок из одного или нескольких ТЭН закреплён на фланце. Кроме того, нагреватели данного типа применяют в промышленных электроводонагревателях и блоках для технологических жидкостей, где блок ТЭН вкручен в бак или котёл через резьбовой фланец.
Вопросы
Нужен блок с напряжением 380 В, а не 220 В. Вы сделаете?
Да, сделаем. Пришлите фото старого блока и укажите в заказе нужное напряжение.
Мне нужно другое крепление, не такое, как в образце. Вы можете изменить фланец?
Да, сделаем. Приложите чертеж или фото нового посадочного места.
Нужна длина трубки 100 см вместо 90 см. Это возможно?
Да, сделаем. Укажите новую длину в заказе и пришлите фото старого блока для проверки конфигурации выводов.
Мне нужен блок из нержавеющей стали, а не из обычной стали. Вы возьметесь?
Да, сделаем. Отправьте фото старой детали и укажите тип материала в заказе.
Заявка на расчёт
Доставка и оплата
Доставка по России и в Казахстан, стоимость считаем вместе с заказом. Оплата по счёту. Подробнее
