Блок как у вас или с другим составом
В названии товара нет размеров и мощности: снимем их со старого ТЭН, по фото или чертежу. Повторим точно или подгоним под вас:
| Состав | число ТЭН подбираем под нужную мощность блока |
|---|---|
| Мощность | в этом товаре 9 кВт; можно меньше или больше, примерно от 5,4 кВт до 12,6 кВт, если удельная нагрузка остаётся в норме |
| Напряжение | как у старого ТЭН: 220, 230 или 380 В; низковольтные 12-48 В тоже делаем |
| Схема | на 380 В подключаем звездой или треугольником |
| Фланец и резьба | фланец из стали 20 или нержавеющий; резьба G1-G2 1/2 или фланец под ваш бак |
| Трубки | нержавеющая AISI 304, 316 или 12Х18Н10Т; для кислот покрытие фторопластом |
Как снять размеры со старого ТЭН и что указать в эскизе: длина и холодные зоны, что указать в чертеже, изготовление по образцу.
Проверка длины блока ТЭН Lтэн 90 перед заказом
- Сравните общую длину блока ТЭН: в названии указано Lтэн 90, ориентируйтесь на этот размер.
- Проверьте количество и расположение выводов, их тип (шпилька, лепесток, клемма) в вашей старой детали.
- Посчитайте число ТЭН в блоке и шаг между ними, соответствует ли это конфигурации вашего оборудования.
- Уточните посадочное крепление: резьбовая втулка, фланец или иной способ фиксации блока в камере.
- Убедитесь, что суммарная мощность вашего старого блока равна 9 кВт, и она вас устраивает.

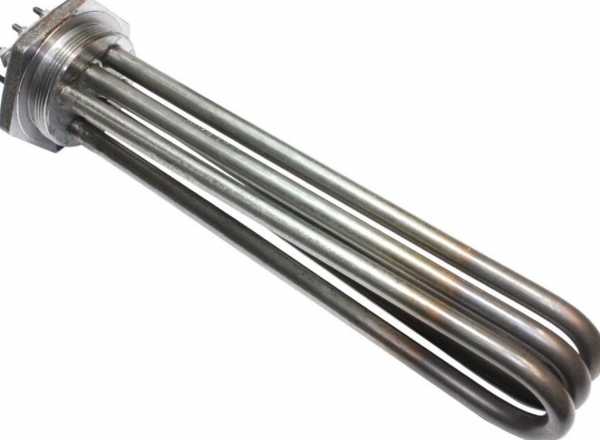

Фото старого ТЭНБ-9 для изготовления по образцу
- Фото старого блока с разных ракурсов, включая вид на крепление и выводы.
- Чертёж или эскиз с указанием длины блока (Lтэн 90), межосевых расстояний и диаметра корпуса ТЭН.
- Информацию о среде, в которой работал нагреватель (вода, масло, воздух, раствор), это важно для подбора материала оболочки.
- Напряжение питающей сети (например, 220 В, 380 В) и схему подключения (звезда, треугольник, однофазно).
- Если блок был частью заводского узла, укажите марку и модель оборудования.
Изменение шага и выводов блока ТЭН под вашу задачу
Делаем по образцу, фото, чертежу. По заказу меняем длину выводов, шаг между ТЭН, тип крепления, материал оболочки под другую среду. Мощность и напряжение блока подстраиваем под вашу сеть и схему подключения.
Где ставят блоки ТЭН
Такие нагреватели ставят в промышленных электрокотлах отопления и блочных нагревателях для отопительного оборудования транспортной инфраструктуры. Также блок ТЭН используется в промышленных электроводонагревателях для технологических жидкостей.
Вопросы
Мне нужно другое напряжение, не 220 В, вы сделаете?
Да, сделаем. Для этого укажите в заказе напряжение сети, а также схему подключения (звезда, треугольник, однофазно).
Можно изменить длину блока, чтобы он подошёл в мой аппарат?
Да, изменим длину. Приложите чертёж или фото с точным размером Lтэн, который требуется.
У меня агрессивная среда, нужен другой материал оболочки.
Да, сделаем из материала, стойкого к вашей среде. Сообщите состав среды, температуру и давление, приложите фото старого блока.
Мне нужно другое крепление, не такое, как на фото в каталоге.
Да, выполним крепление по вашему образцу или чертежу. Пришлите фото фланца, втулки или другого посадочного узла.
Заявка на расчёт
Доставка и оплата
Доставка по России и в Казахстан, стоимость считаем вместе с заказом. Оплата по счёту. Подробнее
