Сделаем такой же или под ваши размеры
Это изделие делаем на заказ: точь-в-точь по старому ТЭН или с изменениями. Что известно из названия и что можно поменять:
| Длина | по старому ТЭН, от 150 до 6300 мм |
|---|---|
| Диаметр трубки | по старому ТЭН, по ГОСТ от 6,5 до 20 мм |
| Мощность | в этом товаре 3 кВт; можно меньше или больше, примерно от 1,8 кВт до 4,2 кВт, если удельная нагрузка остаётся в норме |
| Напряжение | как у старого ТЭН: 220, 230 или 380 В; низковольтные 12-48 В тоже делаем |
| Форма | прямой, U, W, M, Г-образный или по эскизу |
| Крепление | как на старом ТЭН: штуцер с гайкой или фланец |
| Оболочка | для воды: медь, нержавеющая AISI 304 или 12Х18Н10Т; для жёсткой или солёной воды AISI 316 или титан |
Как снять размеры со старого ТЭН и что указать в эскизе: длина и холодные зоны, что указать в чертеже, изготовление по образцу.
Что даёт название и чего не хватает

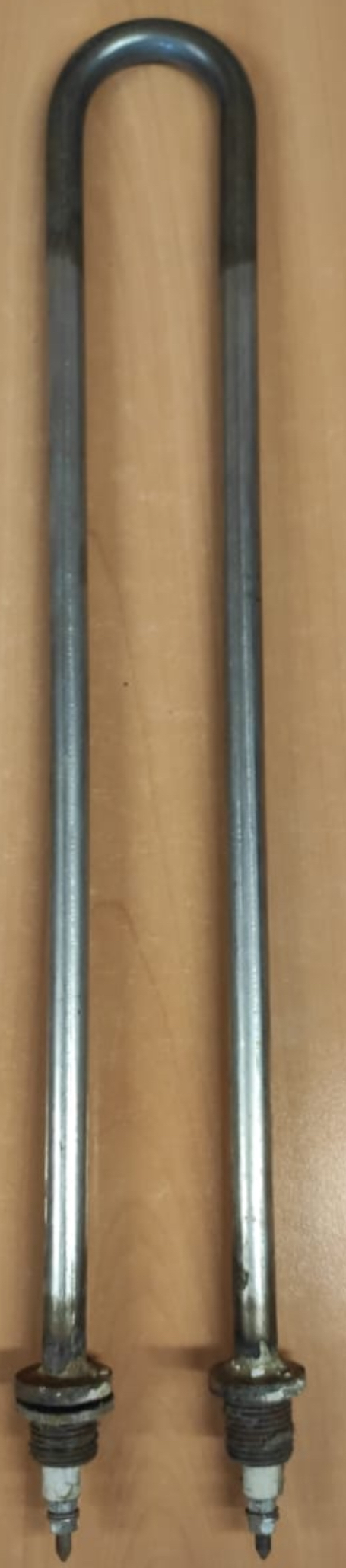

Название «ТЭН водяной из нержавеющей стали 3,0кВт» задаёт среду (вода), материал оболочки (нержавеющая сталь) и мощность. Главный параметр раздела - 3 кВт. В каталогах производителей для воды с pH 5 - 7 применяют нержавеющую жаростойкую сталь (код J по ГОСТ 13268-88).
Для точного изготовления нужны уточняющие размеры:
- Напряжение сети (по ГОСТ: 12, 24, 36, 127, 220, 380 В)
- Развёрнутая длина трубки (у производителей от 250 до 6300 мм)
- Диаметр оболочки (от 6,5 до 16 мм по таблицам ГОСТ)
- Длина холодных зон (код A - H)
- Тип крепления и форма после гибки
Крепление: штуцер, гайка, фланец
Способ фиксации в баке определяет тип крепления:
- Штуцер - патрубок с резьбой, вворачивается в отверстие
- Гайка - прижимная или накидная, фиксирует через прокладку
- Фланец - пластина на болтах. Главный размер здесь - межосевое расстояние (расстояние между центрами крепёжных отверстий)
Укажите тип крепления и его размеры: диаметр резьбы или межосевое фланца.
Как снять размеры со старого ТЭН
Старый нагреватель - источник точных размеров для копирования.
- Развёрнутая длина: измерьте гибким метром по контуру трубки. Сломанный ТЭН сложите на столе из фрагментов. Допуск у производителей - ±1 - 2%.
- Холодные зоны: замерьте от торца до начала активной зоны (нагар, следы нагрева). Длина кодируется буквами: A=40, B=65, C=100, D=125, E=160, F=250, G=400, H=630 мм.
- Форма: нарисуйте контур (П, W, кольцо). Укажите радиусы изгиба и расстояние между осями.
Развёрнутая длина одиночного ТЭН по ГОСТ - от 250 до 6300 мм.
Конец контактного стержня должен выходить из прямого участка, не ближе 20 мм от изгиба (для диаметров 10 - 16 мм).
Какие размеры нужны для заказа
- Развёрнутую длину: проложите нитку по трубке от вывода до вывода
- Длину холодных зон у выводов и диаметр трубки
- Форму после гибки: фото сбоку на клетчатом листе
- Крепление: резьбу штуцера, гайку или фланец
- Мощность и напряжение с шильдика или из паспорта оборудования
Форма и гибка: как передать
ТЭН гнут из прямой заготовки, поэтому развёрнутая длина важнее числа изгибов. Чтобы мы повторили форму:
- Начертите вид сверху с осевыми линиями и радиусами
- Сфотографируйте старый ТЭН с линейкой на листе в клетку
- Обведите контур на картоне - это точный шаблон
Делаем по чертежу, эскизу или образцу. По заказу меняем длину, холодные зоны и напряжение.
Что прислать
Для запуска в производство подготовьте пять пунктов:
- Фото старого ТЭН с линейкой
- Развёрнутую длину и холодные зоны
- Тип крепления и его размеры (резьба, межосевое)
- Мощность и напряжение (или сопротивление спирали)
- Среду нагрева (вода, масло, воздух)
По заказу меняем материал оболочки, напряжение и длину холодных зон.
Где применяют такие нагреватели
Такие нагреватели ставят в накопительные водонагреватели (бойлеры), где элемент устанавливается в бак через боковой или нижний фланец либо через резьбовую втулку. Также нагреватели используются в стиральных машинах, где закрепляются снизу бака через резиновую манжету, и в посудомоечных машинах, где встраиваются в проточную часть циркуляционной помпы.
Вопросы
Как измерить развёрнутую длину, если ТЭН изогнут?
Используйте гибкую сантиметровую ленту по внешнему радиусу трубки. Если ТЭН сломан, соберите все фрагменты на ровной поверхности и сложите общую длину прямой линией.
Можно ли изготовить этот ТЭН на другое напряжение?
Да. По заказу меняем сопротивление спирали под напряжение 12, 24, 36, 127, 220 или 380 В. Мощность при этом можно сохранить.
Можно ли сделать такой же ТЭН из другого материала?
Данный тип идёт в нержавеющей стали. По заказу меняем оболочку на углеродистую сталь, медь или латунь. Выбор материала зависит от среды нагрева.
Можно ли поставить этот водяной ТЭН в другую среду, например в масло?
Нет. Водяной ТЭН имеет удельную мощность до 15 Вт/см². Для масел (код Z по ГОСТ) требуется мощность не выше 3 Вт/см² и оболочка из углеродистой стали. Делаем ТЭН под вашу среду по заказу.
