Блок как у вас или с другим составом
В названии товара нет размеров и мощности: снимем их со старого ТЭН, по фото или чертежу. Повторим точно или подгоним под вас:
| Состав | число ТЭН подбираем под нужную мощность блока |
|---|---|
| Мощность | в этом товаре 4,5 кВт; можно меньше или больше, примерно от 2,7 кВт до 6,3 кВт, если удельная нагрузка остаётся в норме |
| Напряжение | как у старого ТЭН: 220, 230 или 380 В; низковольтные 12-48 В тоже делаем |
| Схема | на 380 В подключаем звездой или треугольником |
| Фланец и резьба | фланец из стали 20 или нержавеющий; резьба G1-G2 1/2 или фланец под ваш бак |
| Трубки | нержавеющая AISI 304, 316 или 12Х18Н10Т; для кислот покрытие фторопластом |
Как снять размеры со старого ТЭН и что указать в эскизе: длина и холодные зоны, что указать в чертеже, изготовление по образцу.
Проверка длины 78 мм для блока ТЭН
- Сравните общую длину Lтэн 78: уточните по старому нагревателю, совпадает ли длина оребренной части и штуцера.
- Проверьте тип крепления: Блок ТЭН предполагает монтаж на фланец или резьбовую втулку; убедитесь, что посадочное место совпадает.
- Посчитайте количество выводов: у ТЭНБ 4,5 J их три (подключение звездой или треугольником); сверьте с контактной группой вашего блока.
- Уточните мощность: 4,5 кВт; если на старом нагревателе указана другая цифра, вам нужен другой типоразмер.
- Сверьте буквенный код J: он указывает на исполнение выводов; уточните по старой детали, совпадает ли расположение контактов.

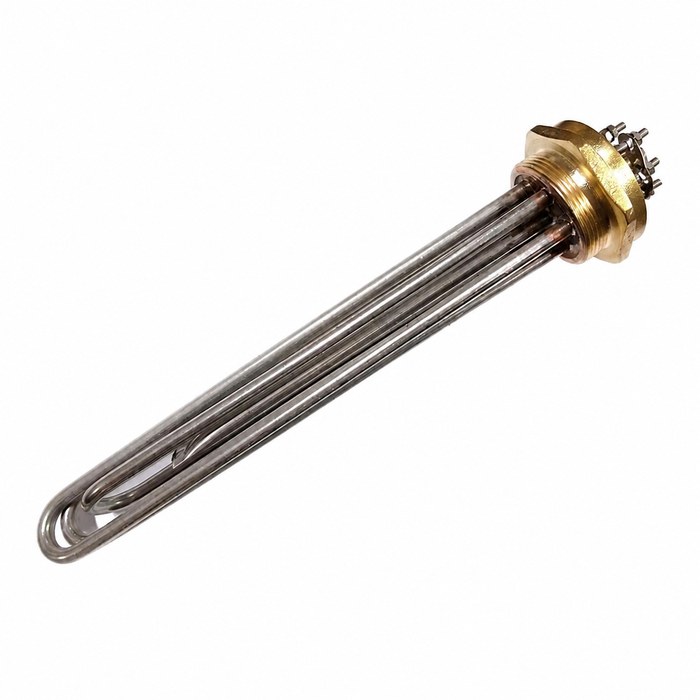

Фото блока ТЭН-4,5 J с линейкой для копии
- Фото старого блока ТЭН с линейкой вдоль всей длины (Lтэн 78).
- Фото крепежного фланца или резьбовой части: крупно, с двух сторон.
- Фото контактной группы: вид на выводы и их маркировку.
- Укажите рабочее напряжение (например, 380 В) и количество фаз, если известно.
- Приложите эскиз с размерами, если есть чертеж старой детали.
- Сообщите среду нагрева (вода, масло, агрессивная жидкость) - это важно для материала оболочки.
Изменение оребрения и мощности ТЭНБ-4,5
Делаем по образцу, фото, чертежу. По заказу меняем длину оребренной части, мощность, напряжение, тип крепления и материал оболочки под среду. Для изменений пришлите тот же набор данных, но с пометкой желаемых параметров.
Где ставят блоки ТЭН
Такие нагреватели ставят в промышленных электрокотлах отопления, где блок трубчатых электронагревателей находится в герметичной оболочке внутри корпуса котла. Они также используются в блочных нагревателях для отопительного оборудования транспортной инфраструктуры, где блок из одного или нескольких ТЭН закреплён на фланце. Кроме того, нагреватели устанавливают в промышленных электроводонагревателях и ТЭНБ-блоках для технологических жидкостей, где блок вкручивается в бак или котёл через резьбовой фланец.
Вопросы
Можно сделать такой же блок, но на 6 кВт?
Да, сделаем. Пришлите фото и размеры старого, укажите желаемую мощность 6 кВт.
У меня другое межосевое расстояние крепления, вы подгоните?
Да, сделаем по вашему чертежу или посадочному месту. Приложите эскиз крепления.
Нужен блок из нержавейки для щелочного раствора, вы сможете?
Да, сделаем. Укажите среду и ее температуру, мы подберем материал оболочки.
Выводы должны быть под клеммы, а не под винт, это возможно?
Да, сделаем с нужным типом контактов. Пришлите фото желаемого разъема.
Заявка на расчёт
Доставка и оплата
Доставка по России и в Казахстан, стоимость считаем вместе с заказом. Оплата по счёту. Подробнее
