Блок как у вас или с другим составом
В названии товара нет размеров и мощности: снимем их со старого ТЭН, по фото или чертежу. Повторим точно или подгоним под вас:
| Состав | число ТЭН подбираем под нужную мощность блока |
|---|---|
| Мощность | в этом товаре 3 кВт; можно меньше или больше, примерно от 1,8 кВт до 4,2 кВт, если удельная нагрузка остаётся в норме |
| Напряжение | как у старого ТЭН: 220, 230 или 380 В; низковольтные 12-48 В тоже делаем |
| Схема | на 380 В подключаем звездой или треугольником |
| Фланец и резьба | в этом товаре G1 1/2; фланец из стали 20 или нержавеющий; резьба G1-G2 1/2 или фланец под ваш бак |
| Трубки | нержавеющая AISI 304, 316 или 12Х18Н10Т; для кислот покрытие фторопластом |
Как снять размеры со старого ТЭН и что указать в эскизе: длина и холодные зоны, что указать в чертеже, изготовление по образцу.
Как сверить старую деталь с этим блоком ТЭН
- Посадочное место и крепление. У вашего блока фланец G1 1/2". Убедитесь, что резьба и диаметр фланца совпадают с вашим старым нагревателем.
- Длина трубки. Сверьте длину по прямой части трубки, обозначенную в названии: Lтэн 60 2, 55 1. Это общая длина нагревателя по огибающей.
- Количество и форма выводов. Визуально проверьте, что у блока три вывода (обозначено "3" в Б10) и их расположение (штифты, лепестки или резьба) соответствует вашей схеме подключения.
- Мощность и напряжение. Номинальная мощность блока 3 кВт. Сравните это значение с паспортными данными вашего оборудования.

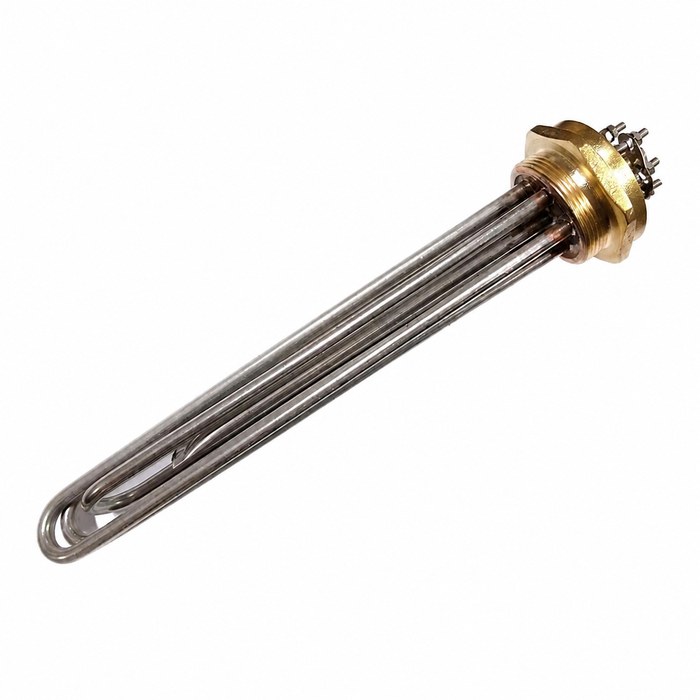

- Конфигурация сборки. Название "ТЭНБ 3 В10" указывает на конкретную геометрию изгиба и расположение трубок в блоке. Сличите визуально форму всей детали.
Что прислать для точного изготовления этого блока
- Маркировка старого ТЭН. Сфотографируйте или перепишите все цифры и буквы, выбитые на фланце или трубке вашего нагревателя.
- Фото фланца и резьбы. Крупным планом покажите тип фланца, его диаметр и шаг резьбы G1 1/2".
- Фото блока в сборе. Сделайте общий вид детали с двух ракурсов, чтобы была видна геометрия изгиба всех трубок.
- Линейка или рулетка рядом. Положите рядом с деталью измерительный инструмент, чтобы мы видели фактические длины.
- Чертёж или эскиз. Если есть заводской чертёж, приложите его. Если нет, нарисуйте от руки с указанием размера Lтэн (60 2, 55 1) и межосевых расстояний.
- Фото места установки. Снимите посадочное гнездо, чтобы мы видели, как блок стоит в оборудовании.
Если нужен не точно такой же нагреватель
Мы делаем по образцу, фото или чертежу. По заказу меняем длину трубки, конфигурацию выводов (под штифт, лепесток, резьбу) и расстояние между осями трубок. Также можем изменить материал оболочки и диаметр фланца под вашу задачу.
Где применяют такие нагреватели
Такие нагреватели ставят в промышленные электрокотлы отопления, блочные нагреватели для отопительного оборудования транспортной инфраструктуры и промышленные электроводонагреватели для технологических жидкостей. В электрокотлах блок трубчатых электронагревателей находится внутри корпуса котла в герметичной оболочке. В отопительном оборудовании транспортной инфраструктуры блок из одного или нескольких ТЭН закреплён на фланце. В электроводонагревателях для технологических жидкостей блок вкручивается в бак или котёл через резьбовой фланец.
Вопросы
Можно ли сделать этот блок на другое напряжение, например 220 В?
Да, сделаем. Пришлите необходимое напряжение и мощность, а также фото старого блока или чертёж.
У меня немного другая длина трубки. Вы сможете сделать такой же блок, но длиннее?
Да, сделаем. Приложите к заказу точный размер длины, который нужен, и фото вашего старого нагревателя.
Мне нужно другое крепление, не фланец G1 1/2". Вы меняете тип фланца?
Да, сделаем. Укажите нужный диаметр и шаг резьбы фланца, а также пришлите эскиз посадочного места.
Нагреватель будет работать в агрессивной среде. Вы можете сделать такой блок из другого материала?
Да, сделаем. Сообщите тип среды и материал, который требуется, и пришлите фото или чертёж детали.
Заявка на расчёт
