Сделаем такой же или под ваши размеры
В названии товара нет размеров и мощности: снимем их со старого ТЭН, по фото или чертежу. Повторим точно или подгоним под вас:
| Длина | по старому ТЭН, от 150 до 6300 мм |
|---|---|
| Диаметр трубки | по старому ТЭН, по ГОСТ от 6,5 до 20 мм |
| Мощность | как у старого ТЭН или под вашу задачу; при заданных размерах проверим нагрузку на оболочку |
| Напряжение | как у старого ТЭН: 220, 230 или 380 В; низковольтные 12-48 В тоже делаем |
| Форма | прямой, U, W, M, Г-образный или по эскизу |
| Крепление | как на старом ТЭН: штуцер с гайкой или фланец |
| Оболочка | по среде: чёрная сталь, нержавеющая AISI 304 или 12Х18Н10Т, медь |
Как снять размеры со старого ТЭН и что указать в эскизе: длина и холодные зоны, что указать в чертеже, изготовление по образцу.
Сравните длину трубки ТЭНа дымогенератора с вашим старым
- Сравните общую длину трубки от одного конца до другого (без учёта выводов).
- Проверьте форму изгиба: деталь гнутая или прямая, сколько углов и в какой плоскости.
- Посмотрите на крепёжные элементы: есть ли на трубке приваренные пластины, скобы или ушки, как они расположены.
- Уточните тип и расположение выводов: оба вывода с одной стороны или с разных, есть ли резьбовая часть под накидную гайку.
- Сверьте мощность и напряжение, указанные на старой детали, с паспортом нового нагревателя.

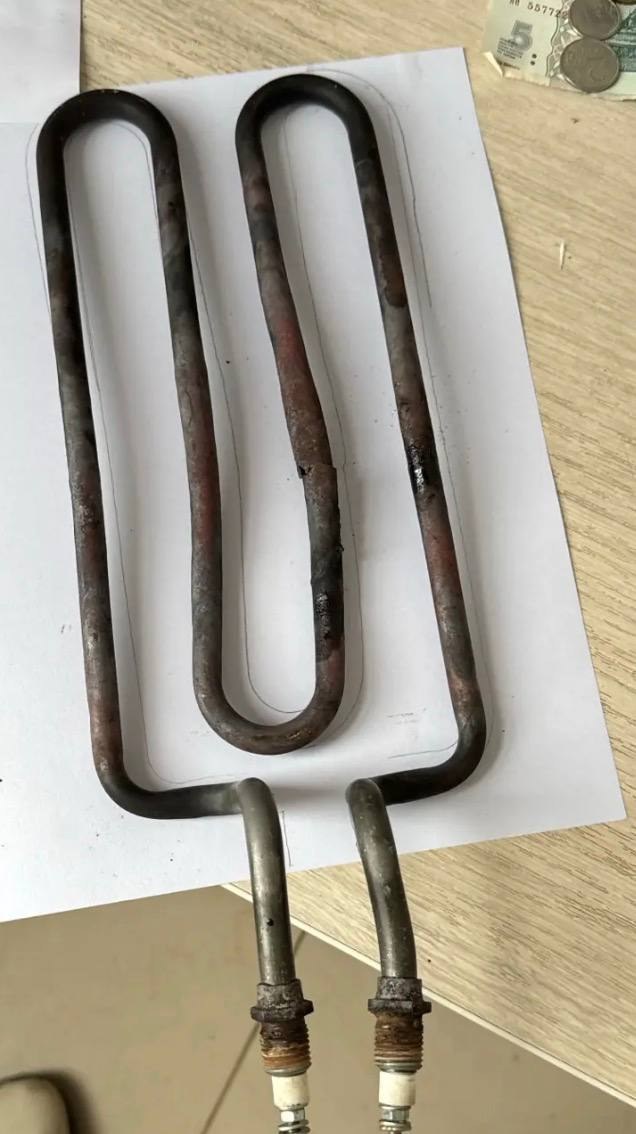

Пришлите три фото старого ТЭНа термокамеры: общий вид, выводы, крепления
- Фото старого ТЭНа с трёх сторон (общий вид, вид на выводы, вид на крепления).
- Чертеж или эскиз с указанием габаритной длины, расстояний между изгибами и точками крепления.
- Фото шильдика или маркировки, если сохранилась.
- Название и тип оборудования (дымогенератор термокамеры, марка, модель).
- Уточните, в какой среде будет работать нагреватель (воздух, дым, газ) при наличии.
Для нагревателя с другими параметрами укажите мощность, напряжение или длину трубки
Делаем по образцу, фото или чертежу. По заказу меняем мощность, напряжение, длину трубки, расположение выводов, тип и размер креплений. Для подбора материала трубки уточните среду эксплуатации.
Где применяют ТЭН для дымогенератора термокамеры
Такие нагреватели ставят в оборудование для термической обработки продуктов. В духовом шкафу трубчатый ТЭН располагается на задней или боковых стенках камеры сверху и снизу. В мини-печи настольной отдельные открытые ТЭН находятся сверху и снизу камеры. В аэрогриле кольцевой элемент устанавливается вокруг вентилятора в съёмной крышке.
Вопросы
Можно ли сделать такой же ТЭН, но на другое напряжение?
Да, сделаем. Пришлите нужное напряжение и мощность, а также фото или чертеж детали.
У меня другая длина трубки, крепления не совпадают. Вы можете повторить только форму изгиба?
Да, сделаем по вашему образцу или эскизу с указанием новой длины и расположения креплений.
Нужен ли для заказа чертёж или достаточно фото старого нагревателя?
Достаточно фото с трёх сторон и замеров длины. Чертеж ускорит изготовление, но не обязателен.
Можно ли заменить материал трубки для работы в агрессивной среде дыма?
Да, сделаем из материала, подходящего под вашу среду. Для подбора укажите, что именно контактирует с нагревателем (дым, газ, пар).
