Сделаем такой же или под ваши размеры
Это изделие делаем на заказ: точь-в-точь по старому ТЭН или с изменениями. Что известно из названия и что можно поменять:
| Длина | по старому ТЭН, от 150 до 6300 мм |
|---|---|
| Диаметр трубки | по старому ТЭН, по ГОСТ от 6,5 до 20 мм |
| Мощность | как у старого ТЭН или под вашу задачу; при заданных размерах проверим нагрузку на оболочку |
| Напряжение | в этом товаре 220 В; можно на 230 В или на 380 В, если у вас три фазы |
| Форма | прямой, U, W, M, Г-образный или по эскизу |
| Крепление | как на старом ТЭН: штуцер с гайкой или фланец |
| Оболочка | для воды: медь, нержавеющая AISI 304 или 12Х18Н10Т; для жёсткой или солёной воды AISI 316 или титан |
Как снять размеры со старого ТЭН и что указать в эскизе: длина и холодные зоны, что указать в чертеже, изготовление по образцу.

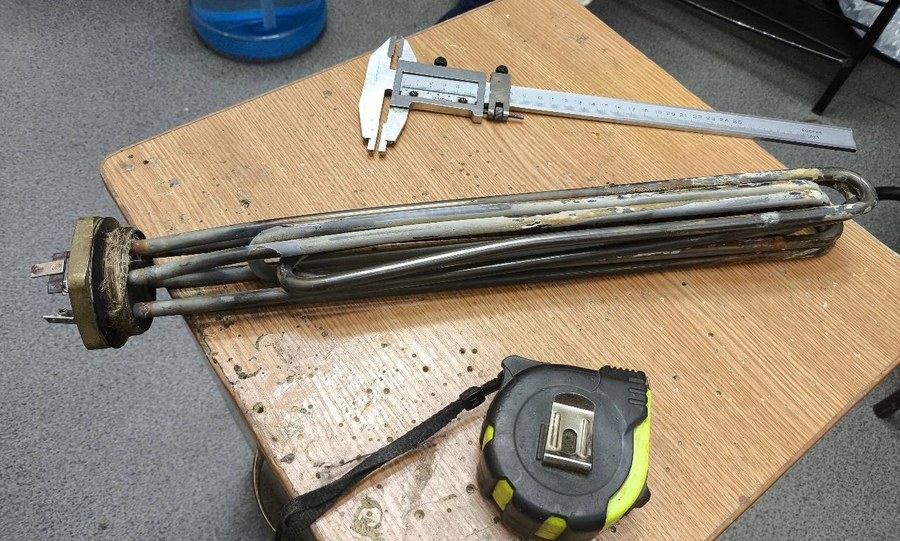

Сверьте по этим параметрам с вашей старой деталью
- Электрические характеристики: сопротивление 10 Ом, напряжение 220 В. Мощность рассчитайте по закону Ома.
- Форма и размеры: сравните длину и конфигурацию трубки.
- Крепление: тип и расположение фланца, резьбы или прижимной планки.
- Выводы контактов: расположение, тип (штырь, гайка, клемма), расстояние между ними.
- Тип и количество вводов (открытые концы, герметичные выводы).
Что прислать для изготовления точной копии
- Фото старого ТЭН с двух сторон (общий вид и крупно крепление, выводы).
- Замеры длины трубки, расстояния между выводами, диаметра трубки.
- Указать тип оборудования (котёл отопления) и марку/модель, если известна.
- Сообщить рабочую среду (вода, антифриз, масло).
- Приложить чертёж или эскиз с размерами, если есть.
Если нужен не точно такой же
Делаем по образцу, фото, чертежу. По заказу меняем длину трубки, тип и расположение крепления, выводов, материал оболочки. Изменяем напряжение и мощность под задачу заказчика.
Где применяют такие нагреватели
Такие нагреватели ставят в котлах отопления пассажирских вагонов, накопительных водонагревателях (бойлерах) и проточных водонагревателях. В котле отопления пассажирского вагона нагреватель находится в водогрейном котле в котельном отделении вагона. В накопительном водонагревателе он устанавливается в баке через боковой или нижний фланец либо через резьбовую втулку. В проточном водонагревателе нагреватель располагается в небольшой цилиндрической камере нагрева внутри корпуса.
Как заказать
- Пришлите, что есть: фото или видео старого нагревателя, размеры, маркировку, чертёж или эскиз от руки. Напишите, где он работал, какие нужны характеристики и как будет работать новый.
- Старый нагреватель можно прислать как образец любым удобным способом.
- Посчитаем цену и срок. Срок зависит от модели, количества, расстояния до вас и загрузки производства. Если нужно срочно, сделаем быстрее за доплату.
- Изготовим и отправим.
Делаем от 1 штуки. Работаем с частными лицами и организациями. Если заказ выполнен неверно по нашей вине, заменим нагреватель. На изделия даём гарантию.
Вопросы
Мне нужно другое напряжение, например 380 В. Вы сделаете?
Да, сделаем. Пришлите желаемое напряжение и мощность, а также фото и размеры старой детали.
Крепление моего ТЭН нестандартное. Вы сможете повторить его?
Да, изготовим под ваше крепление. Приложите фото и чертёж с размерами.
Мне нужна другая длина трубки. Это возможно?
Да, изменим длину под ваш бак. Укажите нужный размер в заказе.
Рабочая среда у меня не вода, а масло. Вы подберёте материал?
Да, сделаем ТЭН из коррозионностойкого материала для вашей среды. Сообщите тип среды при заказе.
Заявка на расчёт
Доставка и оплата
Доставка по России и в Казахстан, стоимость считаем вместе с заказом. Оплата по счёту. Подробнее
Где делаем
Собственный участок и контрактное производство. На видео гибка трубки, резка заготовок и партия из 500 трубчатых нагревателей: гибка на трубогибочном станке, контактная сварка креплений, упаковка.
