Сделаем такой же или под ваши размеры
Это изделие делаем на заказ: точь-в-точь по старому ТЭН или с изменениями. Что известно из названия и что можно поменять:
| Длина | в этом товаре 640 мм; короче или длиннее под ваш размер, мощность пересчитаем |
|---|---|
| Диаметр трубки | по старому ТЭН, по ГОСТ от 6,5 до 20 мм |
| Мощность | в этом товаре 8 кВт; можно меньше или больше, примерно от 4,8 кВт до 11,2 кВт, если удельная нагрузка остаётся в норме |
| Напряжение | в этом товаре 400 В; можно на 380 В или на 220 В, сопротивление спирали пересчитаем |
| Форма | прямой, U, W, M, Г-образный или по эскизу |
| Крепление | как на старом ТЭН: штуцер с гайкой или фланец |
| Оболочка | по среде: чёрная сталь, нержавеющая AISI 304 или 12Х18Н10Т, медь |
Как снять размеры со старого ТЭН и что указать в эскизе: длина и холодные зоны, что указать в чертеже, изготовление по образцу.
Размеры и присоединение для замены старого ТЭНа
- Длина по трубке 640 мм. Сверьте этот размер по огибающей линии вашей детали.
- Резьба 2 дюйма (2”). Проверьте совпадение шага и диаметра резьбовой части.

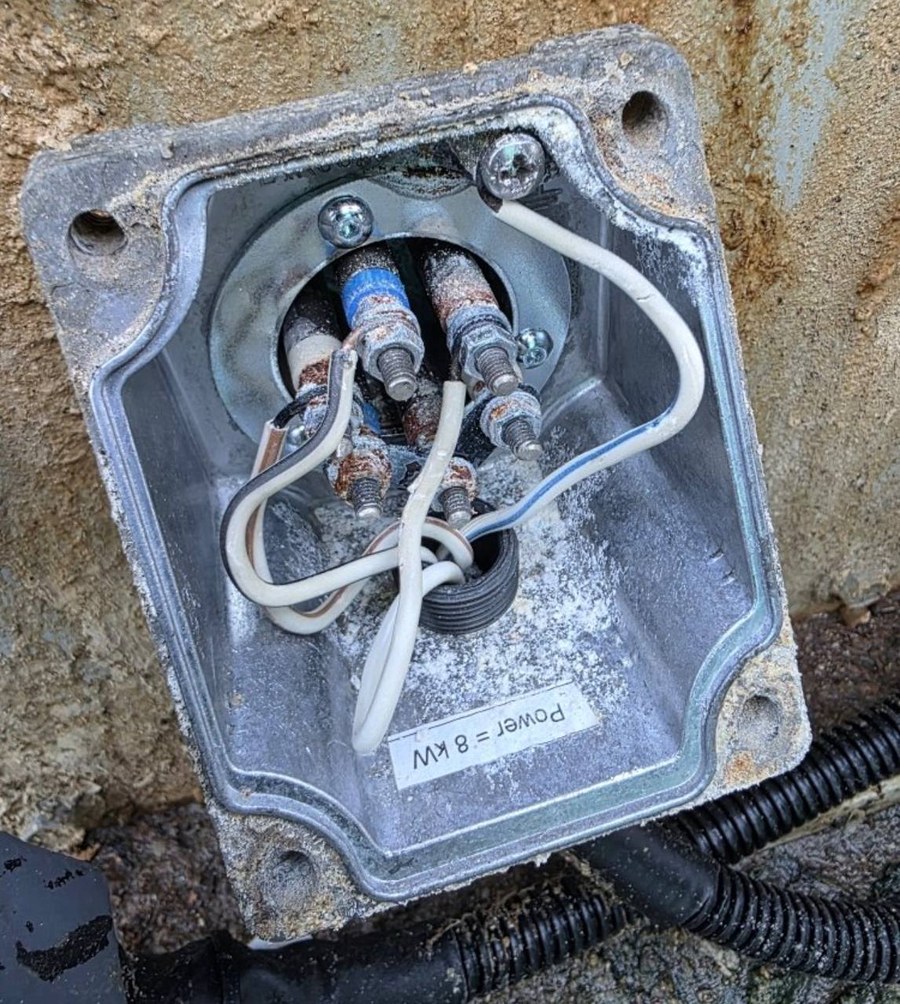

- Три вывода под трехфазное подключение звездой 400 В. Убедитесь, что у старого ТЭНа три контакта и схема соединения совпадает.
- Мощность 8 кВт. Сверьте номинал, указанный на корпусе или в документации.
- Общая форма (U-образная, W-образная или иная). Сравните конфигурацию изгибов и расстояние между ветвями.
Данные для изготовления по вашему образцу
- Фото старого ТЭНа с двух ракурсов (вид спереди и сбоку), чтобы видеть все изгибы.
- Замер длины трубки (огабающей) и расстояния между ветвями, если форма сложная.
- Фото резьбовой части и маркировку на корпусе (если сохранилась).
- Схему подключения или фото выводов с проводами.
- Указание среды, в которой работал нагреватель (вода, масло, воздух, агрессивная среда).
Возможные изменения под вашу задачу
Мы делаем по образцу, фото или чертежу. По заказу меняем длину прямого участка, шаг изгибов, тип резьбы, материал оболочки или мощность под другое напряжение. Для изменений пришлите эскиз с нужными размерами и опишите среду применения.
Где применяют такие нагреватели
Такие нагреватели ставят в дренажные поддоны (поддоны каплепадения) холодильных камер и сплит-систем, где гибкий плоский или трубчатый ТЭН устанавливается на дне поддона для предотвращения обледенения. Также они используются в накопительных водонагревателях (бойлерах), где размещаются в баке через боковой или нижний фланец. В стиральных машинах такой нагреватель закреплён снизу бака через резиновую манжету.
Как оформить заказ
- Пришлите, что есть: фото или видео старого нагревателя, размеры, маркировку, чертёж или эскиз от руки. Напишите, где он работал, какие нужны характеристики и как будет работать новый.
- Старый нагреватель можно прислать как образец любым удобным способом.
- Посчитаем цену и срок. Срок зависит от модели, количества, расстояния до вас и загрузки производства. Если нужно срочно, сделаем быстрее за доплату.
- Изготовим и отправим.
Делаем от 1 штуки. Работаем с частными лицами и организациями. Если заказ выполнен неверно по нашей вине, заменим нагреватель. На изделия даём гарантию.
Вопросы
Можно ли сделать такой же ТЭН, но на напряжение 220 В?
Да, сделаем. Для этого укажите нужное напряжение и мощность, а также приложите фото вашего образца.
Подойдет ли эта деталь, если у моего оборудования резьба 1,5 дюйма?
Да, сделаем с другой резьбой. Пришлите размер и фото резьбового отверстия.
Можно ли изменить длину трубки, если в моем баке другое расстояние?
Да, сделаем по вашей длине. Приложите чертеж или замер расстояния между точками крепления.
Вы делаете ТЭН из нержавейки для агрессивной среды?
Да, сделаем из материала под вашу среду. Укажите состав жидкости или газа и пришлите фото старого нагревателя.
Заявка на расчёт
Доставка и оплата
Доставка по России и в Казахстан, стоимость считаем вместе с заказом. Оплата по счёту. Подробнее
Где делаем
Собственный участок и контрактное производство. На видео гибка трубки, резка заготовок и партия из 500 трубчатых нагревателей: гибка на трубогибочном станке, контактная сварка креплений, упаковка.
