Сделаем такой же или под ваши размеры
Это изделие делаем на заказ: точь-в-точь по старому ТЭН или с изменениями. Что известно из названия и что можно поменять:
| Длина | по старому ТЭН, от 150 до 6300 мм |
|---|---|
| Диаметр трубки | по старому ТЭН, по ГОСТ от 6,5 до 20 мм |
| Мощность | в этом товаре 2 кВт; можно меньше или больше, примерно от 1,2 кВт до 2,8 кВт, если удельная нагрузка остаётся в норме |
| Напряжение | как у старого ТЭН: 220, 230 или 380 В; низковольтные 12-48 В тоже делаем |
| Форма | прямой, U, W, M, Г-образный или по эскизу |
| Крепление | как на старом ТЭН: штуцер с гайкой или фланец |
| Оболочка | для воздуха: чёрная сталь при умеренной температуре оболочки, нержавеющая или жаропрочная сталь при высокой |
Как снять размеры со старого ТЭН и что указать в эскизе: длина и холодные зоны, что указать в чертеже, изготовление по образцу.
Проверка ТЭНа 2 кВт для хлебопечи по изгибу и расположению трубки
- Форма и геометрия: сравните изгиб и расположение трубки с вашей деталью
- Тип и расположение крепежа: проверьте, есть ли на корпусе отверстия, резьба, прижимная пластина или хомут
- Выводы контактов: уточните, куда выходят шпильки (с одной стороны, с двух, под углом)
- Длина трубки (по прямой или по оси): измерьте развёртку старого нагревателя
- Мощность: в этом ТЭНе 2 кВт, сверьте со своим

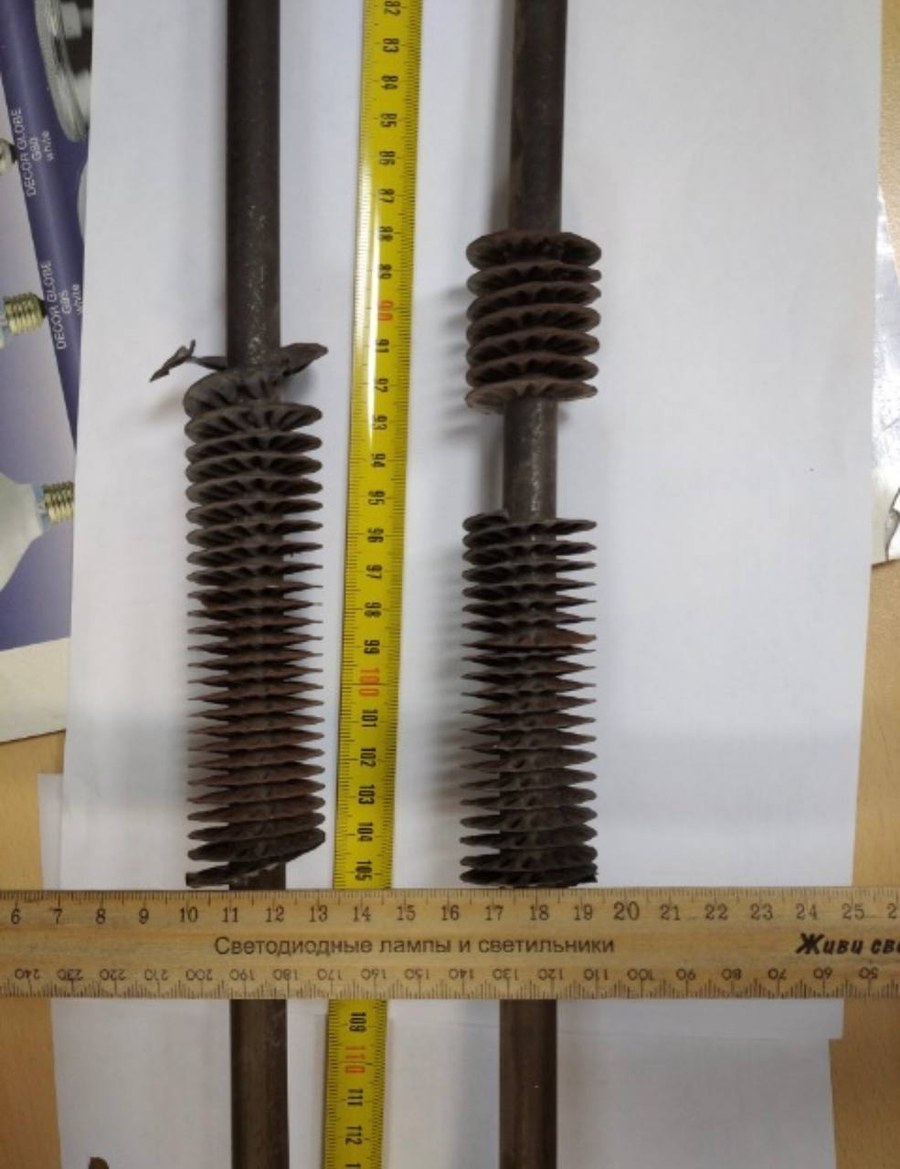

Фото старого ТЭНа из углеродистой стали для запуска изготовления по образцу
- Фото старой детали с разных сторон (вид спереди, сбоку, на контакты)
- Замер длины трубки по оси и общей длины с учётом изгиба
- Тип оборудования: производитель и модель хлебопечи, если есть
- Условия работы: температура в камере, контакт с паром или сухой жар
- Фото места установки: как крепится, куда подключаются провода
Изготовим ТЭН 2 кВт с изменением длины трубки, формы изгиба и расположения
Делаем по образцу, фото, чертежу. По заказу меняем длину трубки, форму изгиба, расположение и тип крепления, а также материал оболочки под среду (например, для влажных камер или агрессивной среды). Мощность и напряжение подстраиваем под вашу сеть.
Применение: ТЭН для промышленной хлебопечи
Такие нагреватели ставят в хлебопекарных ярусных печах и хлебопечках. В хлебопекарной ярусной печи ТЭН расположен отдельно или в блоке в каждой из пекарных камер яруса. В хлебопечке нагреватель находится вокруг или под съёмным ведром для теста.
Вопросы
ТЭН на 2 кВт рассчитан на 220 В, а у меня сеть 380 В. Вы сделаете такой же с другим напряжением?
Да, сделаем. Для этого пришлите фото старого нагревателя и укажите напряжение вашей сети.
Длина моего старого ТЭНа не совпадает с образцом. Можно изменить длину трубки?
Да, сделаем по вашему замеру. Приложите к заказу чертёж или точную длину по оси трубки.
У меня хлебопечь с влажной камерой, а здесь углеродистая сталь. Вы можете сделать из другого материала?
Да, сделаем из материала, подходящего под вашу среду. Укажите условия работы (пар, влажность, температура).
Крепление на старом ТЭНе другое (например, вместо резьбы нужен хомут). Вы переделаете?
Да, сделаем крепление по вашему образцу. Пришлите фото места установки и тип фиксации.
Заявка на расчёт
Доставка и оплата
Доставка по России и в Казахстан, стоимость считаем вместе с заказом. Оплата по счёту. Подробнее
Где делаем
Собственный участок и контрактное производство. На видео гибка трубки, резка заготовок и партия из 500 трубчатых нагревателей: гибка на трубогибочном станке, контактная сварка креплений, упаковка.
