Сделаем такой же или под ваши размеры
В названии товара нет размеров и мощности: снимем их со старого ТЭН, по фото или чертежу. Повторим точно или подгоним под вас:
| Длина | по старому ТЭН, от 150 до 6300 мм |
|---|---|
| Диаметр трубки | по старому ТЭН, по ГОСТ от 6,5 до 20 мм |
| Мощность | в этом товаре 1,7 кВт; можно меньше или больше, примерно от 1 кВт до 2,4 кВт, если удельная нагрузка остаётся в норме |
| Напряжение | как у старого ТЭН: 220, 230 или 380 В; низковольтные 12-48 В тоже делаем |
| Форма | прямой, U, W, M, Г-образный или по эскизу |
| Крепление | как на старом ТЭН: штуцер с гайкой или фланец |
| Оболочка | для воздуха: чёрная сталь при умеренной температуре оболочки, нержавеющая или жаропрочная сталь при высокой |
Как снять размеры со старого ТЭН и что указать в эскизе: длина и холодные зоны, что указать в чертеже, изготовление по образцу.
Сверка посадочных мест и габаритов ТЭНа 1680 Вт для микроволновой печи
Сравните старую деталь с этим ТЭНом по пунктам ниже. Если все совпадает, вы нашли замену.
- Форма и габариты. Сопоставьте изгиб трубки и общую длину вашего образца с этим изделием. Изгиб должен повторяться для установки в штатный воздуховод.
- Тип крепления. Проверьте наличие и расположение крепежной пластины или резьбового фланца. Ваш старый ТЭН должен фиксироваться в корпусе тем же способом.
- Выводы контактов. Убедитесь, что количество, длина и направление штырей (или лепестков) для подключения проводов совпадают. Штекеры контактов должны подходить к вашей проводке.
- Длина активной зоны. Измерьте длину части трубки, которая греет (от края крепления до противоположного конца трубки). Она должна быть равна длине этого нагревателя.
- Мощность 1,68 кВт. Номинальная мощность вашей старой детали должна быть такой же. Отклонение в большую сторону может повредить электронику печи.
Данные для изготовления ТЭНа конвекции 1680 Вт по вашему образцу
Чтобы мы изготовили ТЭН строго под вашу задачу, пришлите:
- Фото старого нагревателя с разных ракурсов (вид со стороны выводов, с торца, сбоку, чтобы был виден изгиб).

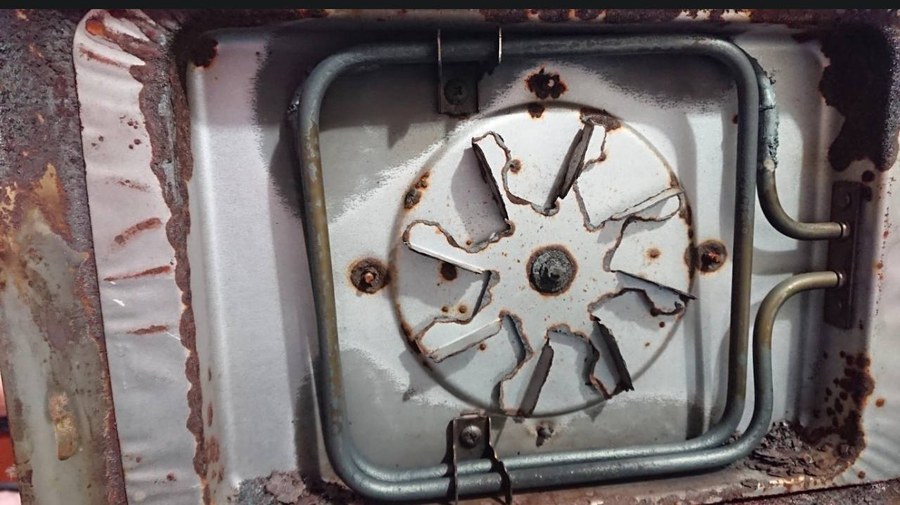

- Фото места установки в корпусе микроволновой печи (площадка, где крепится ТЭН, и зазор до стенок).
- Размеры старой детали: общая длина по трубке, длина по прямой части, межосевое расстояние и диаметр изгиба (если он есть).
- Укажите марку и модель микроволновой печи (Samsung, LG, Panasonic и т.д.) - это нужно для сверки посадочных мест.
- Сообщите, есть ли на старом ТЭНе термопредохранитель или датчик температуры, и если да, то его тип (встроенный в пластину или на трубке) и расположение.
- Уточните среду, в которой работает нагреватель (воздух, влажный воздух, масло) - это важно для выбора оболочки, если будете менять материал.
Доработка трубчатого нагревателя под вашу задачу, включая изменение длины и формы
Мы делаем по образцу, фото, чертежу. По заказу меняем длину трубки, форму изгиба, тип крепления, длину и сечение выводов, а также материал оболочки под агрессивную среду. Для этого нужно дополнительно прислать эскиз с новыми размерами или фото места установки с замерами.
Где ставят трубчатые ТЭН
Такие нагреватели ставят в микроволновые печи с грилем, где трубчатый элемент располагается в верхней части камеры. Также нагреватели этого типа используются в духовых шкафах, где открытые ТЭН находятся на задней или боковых стенках камеры сверху и снизу, и в мини-печах настольных, где отдельные элементы устанавливаются сверху и снизу камеры.
Вопросы
Можно ли заказать этот ТЭН на другое напряжение, например 220 В вместо исходного 127 В?
Да, сделаем. Приложите к заказу фото старой детали и укажите желаемое напряжение. Мы пересчитаем параметры.
Подойдет ли этот ТЭН, если у моего образца крепление не на пластине, а на двух винтах сбоку?
Да, сделаем с вашим типом крепления. Пришлите фото крепежного узла и размеры расстояния между винтами.
Мне нужна такая же длина трубки, но мощность 2 кВт. Вы сможете сделать?
Да, сделаем с вашей мощностью. Приложите к заказу размеры старой детали и требуемую мощность.
Нагреватель будет работать во влажной среде (пароконвектомат). Нужен нержавеющий корпус, а не черный металл. Это возможно?
Да, сделаем из другого материала. Укажите в заказе среду эксплуатации, мы подберем подходящий сплав.
Заявка на расчёт
Доставка и оплата
Доставка по России и в Казахстан, стоимость считаем вместе с заказом. Оплата по счёту. Подробнее
Где делаем
Собственный участок и контрактное производство. На видео гибка трубки, резка заготовок и партия из 500 трубчатых нагревателей: гибка на трубогибочном станке, контактная сварка креплений, упаковка.
