Патрон под ваше отверстие
В названии товара нет размеров и мощности: снимем их со старого ТЭН, по фото или чертежу. Повторим точно или подгоним под вас:
| Диаметр | по вашему отверстию, от 6 до 32 мм |
|---|---|
| Длина | по глубине отверстия, от 69 до 1000 мм |
| Мощность | как у старого ТЭН или под вашу задачу; при заданных размерах проверим нагрузку на оболочку |
| Напряжение | как у старого ТЭН: 220, 230 или 380 В; низковольтные 12-48 В тоже делаем |
| Выводы | провод в термостойкой изоляции, в оплётке или без; выход с торца или сбоку под углом |
| Дополнительно | встроенная термопара |
Сверка дюймовой резьбы патронного ТЭНа с вашей
- Сравните тип резьбы на корпусе: в названии указана дюймовая резьба, проверьте её шаг и диаметр на вашей старой детали.
- Посмотрите на форму корпуса: патронный ТЭН цилиндрический, без рёбер, с гладкой или рифлёной поверхностью (если есть рифление, оно будет в названии).
- Уточните длину погружаемой части и длину контактных стержней: замерьте от основания резьбы до торца корпуса и от резьбы до концов выводов.
- Сверьте способ крепления: у патронного ТЭНа оно идёт через резьбу на корпусе, никаких фланцев, хомутов или гаек в комплекте нет.
- Проверьте мощность и напряжение: эти данные обычно выбиты на корпусе старого нагревателя или указаны в его паспорте.

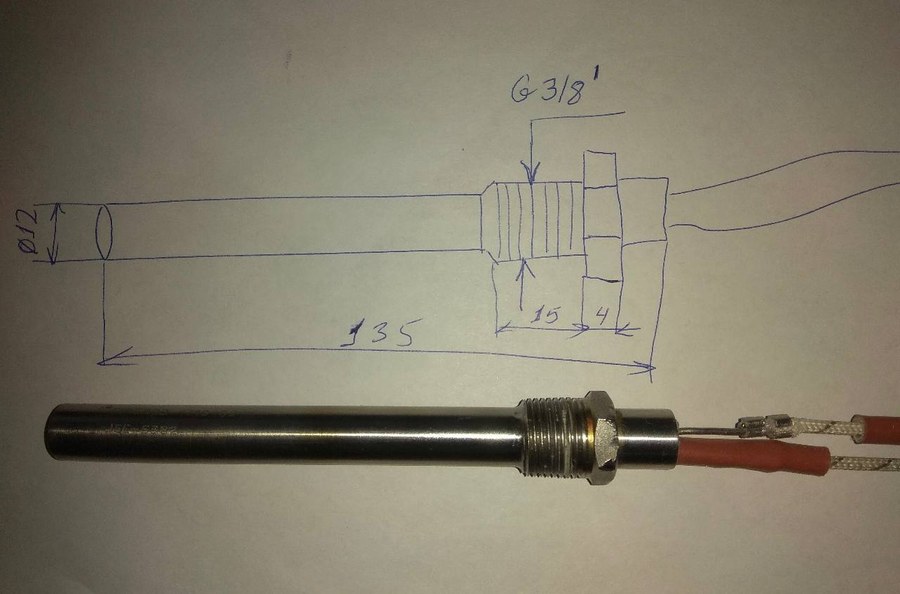

Фото старого патронного нагревателя с резьбой под линейкой
- Фото старого патронного ТЭНа с линейкой или штангенциркулем рядом (общий вид и крупно резьбовую часть).
- Замеры длины корпуса (от торца до резьбового бурта) и длины контактных стержней (или отверстий под штифты, если они есть).
- Указание типа резьбы: если на корпусе написано, например, G1/2 или G3/4, просто продублируйте эту маркировку.
- Напряжение и мощность, которые были на старой детали (или нужные вам, если меняете параметры).
- Если нагреватель стоял в конкретном оборудовании (пресс-форма, штамп, ванна, автоклав) - напишите модель или марку оборудования, это ускорит подбор.
Изменение длины корпуса и стержней для патронного ТЭНа
Делаем по образцу, фото, чертежу. По заказу меняем длину корпуса, длину контактных стержней, мощность и напряжение. Также можем изготовить корпус из другого материала под агрессивную среду или увеличить диаметр, если позволяет резьбовое отверстие в вашем оборудовании.
Где ставят патронные нагреватели
Такие нагреватели ставят в клеевых ваннах кромкооблицовочных станков, в горячеканальных системах и соплах литьевых машин, а также в каналах пресс-форм для литья пластика и металла. В энергетике и нефтегазовой отрасли патронный ТЭН устанавливается непосредственно в жидкости через бобышку для нагрева нефтепродуктов в малых ёмкостях и арматуре.
Вопросы
У меня напряжение в сети 380 В, а старый ТЭН был на 220 В. Вы сделаете под 380 В?
Да, сделаем. Пришлите фото и замеры старого нагревателя, а в комментарии к заказу укажите нужное напряжение.
Резьба на старом ТЭНе оказалась не дюймовая, а метрическая. Вы сможете сделать корпус с другой резьбой?
Да, сделаем под вашу резьбу. Приложите к заказу чертёж или точный замер диаметра и шага резьбы.
Мне нужно, чтобы контактные стержни были длиннее на 20 мм, чем у оригинала. Это возможно?
Да, изменим длину выводов. Укажите нужную длину стержней в заказе вместе с фото или чертежом.
Нагреватель будет работать в масле, а не в воде. Корпус выдержит?
Да, сделаем корпус из материала, стойкого к масляной среде. Сообщите тип жидкости и температуру, а мы подберём подходящий вариант.
Заявка на расчёт
Доставка и оплата
Доставка по России и в Казахстан, стоимость считаем вместе с заказом. Оплата по счёту. Подробнее
