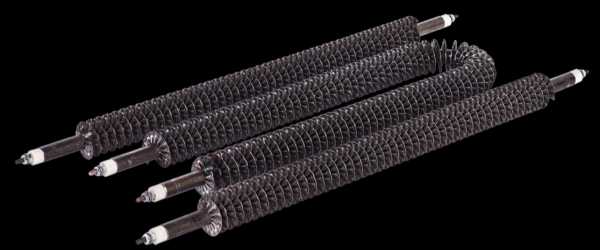

Оребрённый ТЭН: повтор или изменения
В названии товара нет размеров и мощности: снимем их со старого ТЭН, по фото или чертежу. Повторим точно или подгоним под вас:
| Длина | по вашему калориферу, снимаем со старого ТЭН |
|---|---|
| Мощность | как у старого ТЭН или под вашу задачу; при заданных размерах проверим нагрузку на оболочку |
| Напряжение | как у старого ТЭН: 220, 230 или 380 В; низковольтные 12-48 В тоже делаем |
| Форма | прямой, U или W |
| Оболочка | чёрная сталь или нержавеющая |
| Работа | только в воздухе при обдуве вентилятором |
Как снять размеры со старого ТЭН и что указать в эскизе: длина и холодные зоны, что указать в чертеже, изготовление по образцу.
Как сверить со своим образцом
- Сравните форму и конфигурацию: ТЭН прямой или изогнутый, есть ли ушки, скобы или резьбовые штуцеры для крепления.
- Проверьте тип и расположение выводов: контактные стержни, штекеры, кабельные наконечники, их количество и расстояние между ними.
- Замерьте полную длину ТЭНа вместе с выводной частью и длину оребрённого участка (без гладких концов).
- Уточните мощность: она указана на маркировке старой детали или в документации.
- Сверьте буквенно-цифровое обозначение из названия: если на вашем образце есть код, пришлите его полностью.
Что прислать для заказа
- Фото старого ТЭНа с трёх сторон: общий вид, крепёжные элементы, выводы и маркировку.
- Чертеж или эскиз с размерами: общая длина, длина оребрения, межосевое расстояние крепления, диаметр трубки и рёбер.
- Фото места установки: как именно закреплён нагреватель в камере, есть ли обдув, в каком положении стоит.
- Условия работы: температура среды, наличие агрессивных паров или влаги, напряжение и тип тока (постоянный/переменный).
- Если оборудование серийное - модель сушильной камеры или шильд с завода.
Как оформить заказ
- Пришлите, что есть: фото или видео старого нагревателя, размеры, маркировку, чертёж или эскиз от руки. Напишите, где он работал, какие нужны характеристики и как будет работать новый.
- Старый нагреватель можно прислать как образец любым удобным способом.
- Посчитаем цену и срок. Срок зависит от модели, количества, расстояния до вас и загрузки производства. Если нужно срочно, сделаем быстрее за доплату.
- Изготовим и отправим.
Делаем от 1 штуки. Работаем с частными лицами и организациями. Если заказ выполнен неверно по нашей вине, заменим нагреватель. На изделия даём гарантию.
Если нужен не точно такой же
Делаем по образцу, фото, чертежу. По заказу меняем длину оребрённой части, мощность, напряжение, тип выводов и крепления. Подбираем другой шаг или высоту ребра под вашу задачу.
Где применяют такие нагреватели
Такие нагреватели ставят в конвекторах, где они расположены на пути воздушного потока между нижним воздухозаборником и верхней решёткой, а также в электрокалориферах приточных вентиляционных установок, где оребрённый трубчатый нагреватель находится в воздуховоде или корпусе калорифера и обдувается вентилятором. Кроме того, оребрённые ТЭНы используются в расстоечных шкафах в качестве электронагревателя горячего воздуха камеры и отдельного нагревателя воды в ванночке для поддержания влажности.
Вопросы
Можно ли сделать ТЭН на другое напряжение, не 220В, а 380В?
Да, сделаем. Пришлите желаемое напряжение и мощность, а также фото старой детали для сверки крепления и длины.
Подойдёт ли этот ТЭН, если у меня крепление не на штуцер, а на фланец?
Делаем по заказу с любым креплением. Пришлите чертёж или фото фланца с размерами.
Если мне нужна другая длина, вы сможете её изменить?
Да, изменим длину оребрённой части и общую длину под ваш образец. Приложите эскиз с нужными размерами.
Можно заменить материал трубки для работы во влажной среде?
Да, сделаем из другого материала. Укажите среду (пар, кислота, щёлочь) и температуру, а также пришлите фото старого ТЭНа.
Заявка на расчёт
Доставка и оплата
Доставка по России и в Казахстан, стоимость считаем вместе с заказом. Оплата по счёту. Подробнее
Где делаем
Собственный участок и контрактное производство. На видео гибка трубки, резка заготовок и партия из 500 трубчатых нагревателей: гибка на трубогибочном станке, контактная сварка креплений, упаковка.
