Сделаем такой же или под ваши размеры
Это изделие делаем на заказ: точь-в-точь по старому ТЭН или с изменениями. Что известно из названия и что можно поменять:
| Длина | по старому ТЭН, от 150 до 6300 мм |
|---|---|
| Диаметр трубки | по старому ТЭН, по ГОСТ от 6,5 до 20 мм |
| Мощность | в этом товаре 1 кВт; можно меньше или больше, примерно от 600 Вт до 1,4 кВт, если удельная нагрузка остаётся в норме |
| Напряжение | в этом товаре 220 В; можно на 230 В или на 380 В, если у вас три фазы |
| Форма | прямой, U, W, M, Г-образный или по эскизу |
| Крепление | как на старом ТЭН: штуцер с гайкой или фланец |
| Оболочка | для воды: медь, нержавеющая AISI 304 или 12Х18Н10Т; для жёсткой или солёной воды AISI 316 или титан |
Как снять размеры со старого ТЭН и что указать в эскизе: длина и холодные зоны, что указать в чертеже, изготовление по образцу.
Как сверить со своим
- Сравните мощность: на корпусе старого ТЭН должно быть указано 1 кВт, рабочее напряжение 220 В.
- Проверьте расчётное сопротивление в рабочем режиме: 48,4 Ом. Ток 4,55 А.
- Убедитесь, что трубка из нержавеющей стали без наружного оребрения.
- Сверьте длину трубки и форму (прямая, изогнутая) по старой детали.
- Посмотрите на выводы: две контактные шпильки или лепестки без резьбы, с местом под обжим или клемму.
Что прислать именно для этого товара

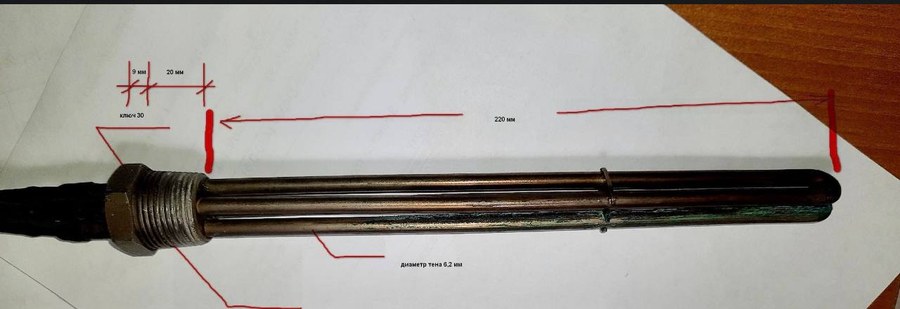

- Фото старого ТЭН с линейкой или рулеткой рядом, чтобы видеть общую длину и длину активной части.
- Чёткий снимок крепления: если есть фланец, штуцер, гайка или просто скоба укажите тип и диаметр.
- Укажите среду: дистиллированная вода, это уже учтено в названии. Если среда изменится, сообщите отдельно.
- При возможности сфотографируйте шильдик оборудования или напишите его модель.
Если нужен не точно такой же
Делаем по образцу, фото, чертежу. По заказу меняем длину трубки, расположение выводов, тип крепления. Можем скорректировать форму изгиба под ваше посадочное место.
Где применяют такие нагреватели
Такие нагреватели ставят в накопительных водонагревателях, проточных водонагревателях и стиральных машинах. В накопительном водонагревателе нагреватель находится в баке, через боковой или нижний фланец либо через резьбовую втулку. В проточном водонагревателе он расположен в небольшой цилиндрической камере нагрева внутри корпуса. В стиральной машине нагреватель закреплён снизу бака через резиновую манжету.
Порядок заказа
- Пришлите, что есть: фото или видео старого нагревателя, размеры, маркировку, чертёж или эскиз от руки. Напишите, где он работал, какие нужны характеристики и как будет работать новый.
- Старый нагреватель можно прислать как образец любым удобным способом.
- Посчитаем цену и срок. Срок зависит от модели, количества, расстояния до вас и загрузки производства. Если нужно срочно, сделаем быстрее за доплату.
- Изготовим и отправим.
Делаем от 1 штуки. Работаем с частными лицами и организациями. Если заказ выполнен неверно по нашей вине, заменим нагреватель. На изделия даём гарантию.
Вопросы
Можно сделать на другое напряжение, например 380 В?
Да, сделаем. Пришлите нужное напряжение и мощность.
У меня другое крепление, не как на фото. Вы сможете повторить моё?
Да, сделаем по вашему образцу или чертежу крепления.
Мне нужна другая длина трубки, на 10 см короче. Это возможно?
Да, сделаем. Приложите к заказу чертёж или фото с точным размером.
Среда не дистиллированная вода, а масло или агрессивная жидкость. Сделаете?
Да, сделаем. Укажите состав среды и рабочую температуру в комментарии к заказу.
Заявка на расчёт
Доставка и оплата
Доставка по России и в Казахстан, стоимость считаем вместе с заказом. Оплата по счёту. Подробнее
Где делаем
Собственный участок и контрактное производство. На видео гибка трубки, резка заготовок и партия из 500 трубчатых нагревателей: гибка на трубогибочном станке, контактная сварка креплений, упаковка.
