Сделаем такой же или под ваши размеры
Это изделие делаем на заказ: точь-в-точь по старому ТЭН или с изменениями. Что известно из названия и что можно поменять:
| Длина | по старому ТЭН, от 150 до 6300 мм |
|---|---|
| Диаметр трубки | по старому ТЭН, по ГОСТ от 6,5 до 20 мм |
| Мощность | как у старого ТЭН или под вашу задачу; при заданных размерах проверим нагрузку на оболочку |
| Напряжение | как у старого ТЭН: 220, 230 или 380 В; низковольтные 12-48 В тоже делаем |
| Форма | прямой, U, W, M, Г-образный или по эскизу |
| Крепление | как на старом ТЭН: штуцер с гайкой или фланец |
| Оболочка | по среде: чёрная сталь, нержавеющая AISI 304 или 12Х18Н10Т, медь |
Как снять размеры со старого ТЭН и что указать в эскизе: длина и холодные зоны, что указать в чертеже, изготовление по образцу.

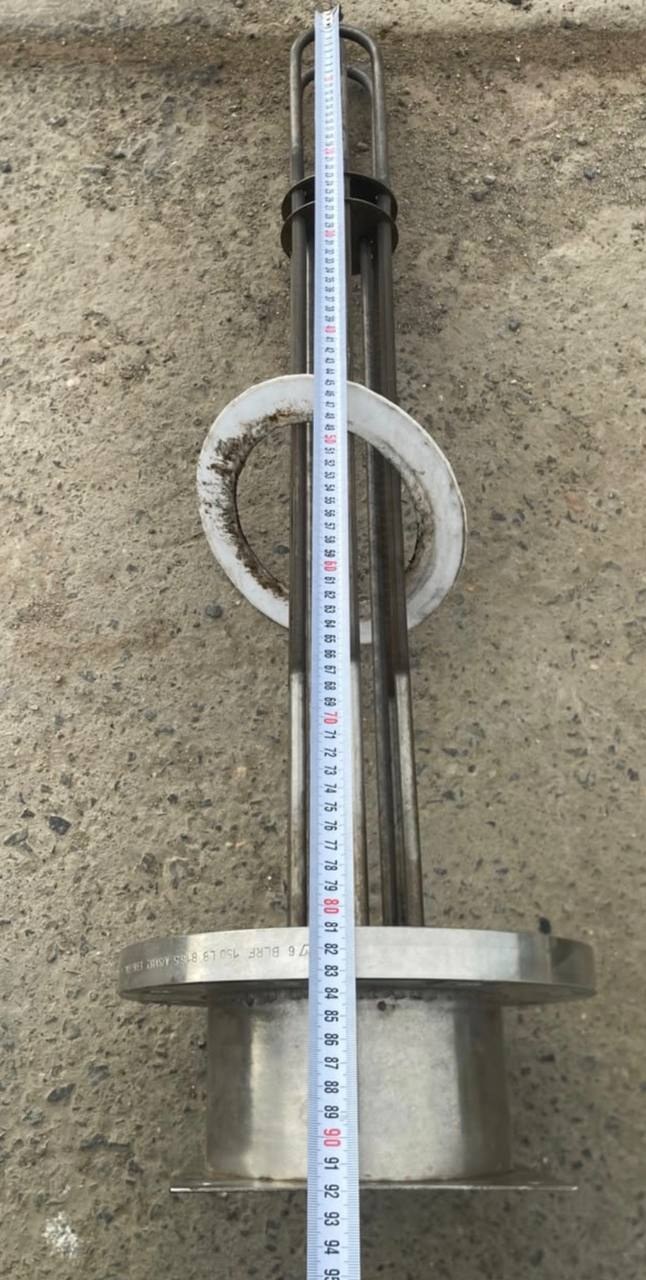

Как сверить со своим образцом
- Форма и тип: Трубчатый ТЭН, гладкий (без ребер, без обдува). Диаметр трубки 8,5 мм.
- Крепление: Посмотрите, есть ли на вашей детали резьба, фланец, прижимная пластина или иной способ фиксации. Укажите это при заказе.
- Выводы (контакты): Сравните количество, длину и тип (шпилька, гайка, лепесток) выводов. Стандартные медные или стальные.
- Общая длина: Измерьте длину трубки по прямой (без учёта контактных стержней). Сообщите её.
- Мощность и напряжение: Если данные есть на старой детали (например, выбиты на трубке), укажите их.
Что прислать именно для этого товара
- Фото старого ТЭН с двух сторон (общий вид и крупный план крепления).
- Фото места установки (бака, ёмкости, фланца) со стороны крепления нагревателя.
- Размеры: длина трубки, диаметр (8,5 мм), длина и диаметр контактных стержней, шаг и диаметр резьбы (если есть).
- Чертеж или эскиз от руки с указанием расстояния от края трубки до начала изгиба (если ТЭН не прямой).
- Условия работы: что греет (вода, масло, воздух, агрессивная среда), рабочая температура.
- Если есть маркировка (буквы, цифры), напишите её как есть, даже если она неполная.
Если нужен не точно такой же
Мы делаем по образцу, фото, чертежу. По заказу меняем длину, мощность, напряжение, тип крепления (резьба, фланец, прижим) и материал оболочки под вашу среду. Для этого пришлите фото места установки и укажите новые параметры.
Где применяют такие нагреватели
Такие нагреватели ставят в теплоаккумуляторах и буферных ёмкостях, а также в химических реакторах и ёмкостях для кислот и щелочей. В теплоаккумуляторе нагреватель врезается сбоку или сверху бака через технологический порт. В химических реакторах нагреватель устанавливается погружным или фланцевым способом в корпусе реактора или ёмкости.
Как оформить заказ
- Пришлите, что есть: фото или видео старого нагревателя, размеры, маркировку, чертёж или эскиз от руки. Напишите, где он работал, какие нужны характеристики и как будет работать новый.
- Старый нагреватель можно прислать как образец любым удобным способом.
- Посчитаем цену и срок. Срок зависит от модели, количества, расстояния до вас и загрузки производства. Если нужно срочно, сделаем быстрее за доплату.
- Изготовим и отправим.
Делаем от 1 штуки. Работаем с частными лицами и организациями. Если заказ выполнен неверно по нашей вине, заменим нагреватель. На изделия даём гарантию.
Вопросы
Можно ли заказать ТЭН 8,5 мм на другое напряжение, например 220 В вместо 380 В?
Да, сделаем. Пришлите фото старой детали и укажите нужное напряжение.
У меня другое крепление, не такое, как на фото. Вы сможете сделать под мою резьбу или фланец?
Да, сделаем. Пришлите чертеж или фото крепления с размерами.
Нужна другая длина трубки, чем в образце. Это возможно?
Да, сделаем. Укажите нужную длину в мм или пришлите эскиз.
Мне нужен нагреватель для агрессивной среды (кислота, щелочь). Вы подберёте другой материал трубки?
Да, сделаем. Пришлите описание среды (состав, температуру) и фото места установки.
Заявка на расчёт
Доставка и оплата
Доставка по России и в Казахстан, стоимость считаем вместе с заказом. Оплата по счёту. Подробнее
Где делаем
Собственный участок и контрактное производство. На видео гибка трубки, резка заготовок и партия из 500 трубчатых нагревателей: гибка на трубогибочном станке, контактная сварка креплений, упаковка.
