Сделаем такой же или под ваши размеры
В названии товара нет размеров и мощности: снимем их со старого ТЭН, по фото или чертежу. Повторим точно или подгоним под вас:
| Длина | по старому ТЭН, от 150 до 6300 мм |
|---|---|
| Диаметр трубки | по старому ТЭН, по ГОСТ от 6,5 до 20 мм |
| Мощность | как у старого ТЭН или под вашу задачу; при заданных размерах проверим нагрузку на оболочку |
| Напряжение | как у старого ТЭН: 220, 230 или 380 В; низковольтные 12-48 В тоже делаем |
| Форма | прямой, U, W, M, Г-образный или по эскизу |
| Крепление | как на старом ТЭН: штуцер с гайкой или фланец |
| Оболочка | по среде: чёрная сталь, нержавеющая AISI 304 или 12Х18Н10Т, медь |
Как снять размеры со старого ТЭН и что указать в эскизе: длина и холодные зоны, что указать в чертеже, изготовление по образцу.
Как сверить старый нагреватель с этим товаром

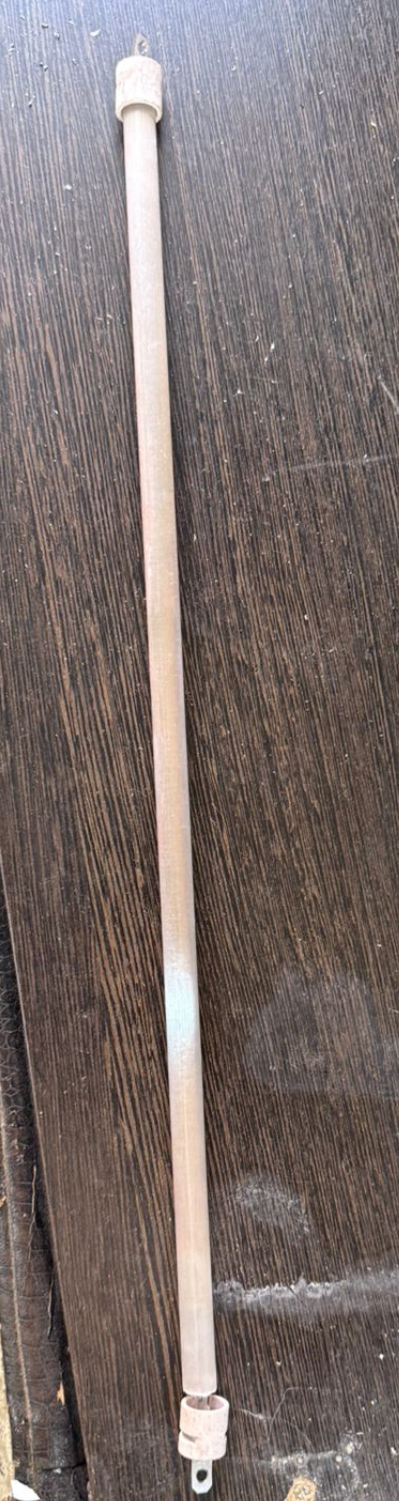

- Сравните форму корпуса: прямая стержневая трубка без изгибов и дополнительных элементов.
- Проверьте тип контактных выводов: металлические лепестки с отверстиями, расположенные с обеих сторон на керамических изоляторах.
- Убедитесь, что материал трубки соответствует вашей среде эксплуатации (по маркировке или визуально).
- Замерьте полную длину по трубке и расстояние между центрами крепежных или монтажных отверстий.
- Сверьте электрические параметры с маркировкой на старой детали (напряжение, мощность, количество фаз).
Что прислать для заказа такой же детали
- Четкое фото старого нагревателя с обоих торцов и в полный рост.
- Фото шильдика или маркировки, если она сохранилась.
- Размеры полной длины по трубке и расстояния между центрами отверстий в лепестках.
- Тип контактных выводов и их ориентацию относительно корпуса (с обеих сторон или с одной).
- Условия работы: среда (вода, масло, воздух, агрессивная жидкость) и максимальная температура.
Если нужен не точно такой же
Делаем по образцу, фото, чертежу. По заказу меняем длину трубки, материал корпуса под другую среду, тип и расположение контактных выводов, а также электрические параметры под вашу сеть.
Где применяют такие нагреватели
Такие нагреватели ставят в накопительных водонагревателях (бойлерах), где они устанавливаются в бак через боковой или нижний фланец либо через резьбовую втулку. В стиральных машинах нагреватель закреплён снизу бака через резиновую манжету, а в посудомоечных машинах он встроен в проточную часть циркуляционной помпы. Также нагреватели этого типа используются в парогенераторах и гладильных системах, где размещаются в бойлере парогенератора.
Вопросы
Можно ли сделать такой нагреватель на другое напряжение, например 380 В вместо 220 В?
Да, сделаем. Пришлите желаемое напряжение и мощность, а также фото и размеры старой детали.
Подойдет ли этот нагреватель для работы в масле, если на старом стоит код, указывающий на воздушную среду?
Да, сделаем в нужном материале корпуса. Укажите среду и температуру при заказе.
Можно ли изменить длину трубки, если новый бак короче старого?
Да, сделаем по вашей длине. Приложите чертеж или точные размеры посадочного места.
Возможно ли сделать крепление не через лепестки, а через резьбовую гайку на корпусе?
Да, сделаем другой тип крепления. Пришлите фото или эскиз нужного узла крепления.
Заявка на расчёт
Доставка и оплата
Доставка по России и в Казахстан, стоимость считаем вместе с заказом. Оплата по счёту. Подробнее
