Сделаем такой же или под ваши размеры
Это изделие делаем на заказ: точь-в-точь по старому ТЭН или с изменениями. Что известно из названия и что можно поменять:
| Длина | по старому ТЭН, от 150 до 6300 мм |
|---|---|
| Диаметр трубки | по старому ТЭН, по ГОСТ от 6,5 до 20 мм |
| Мощность | как у старого ТЭН или под вашу задачу; при заданных размерах проверим нагрузку на оболочку |
| Напряжение | как у старого ТЭН: 220, 230 или 380 В; низковольтные 12-48 В тоже делаем |
| Форма | в этом товаре U-образная; меняем длину, межосевое расстояние и радиус гиба |
| Крепление | как на старом ТЭН: штуцер с гайкой или фланец |
| Оболочка | для воды: медь, нержавеющая AISI 304 или 12Х18Н10Т; для жёсткой или солёной воды AISI 316 или титан |
Как снять размеры со старого ТЭН и что указать в эскизе: длина и холодные зоны, что указать в чертеже, изготовление по образцу.

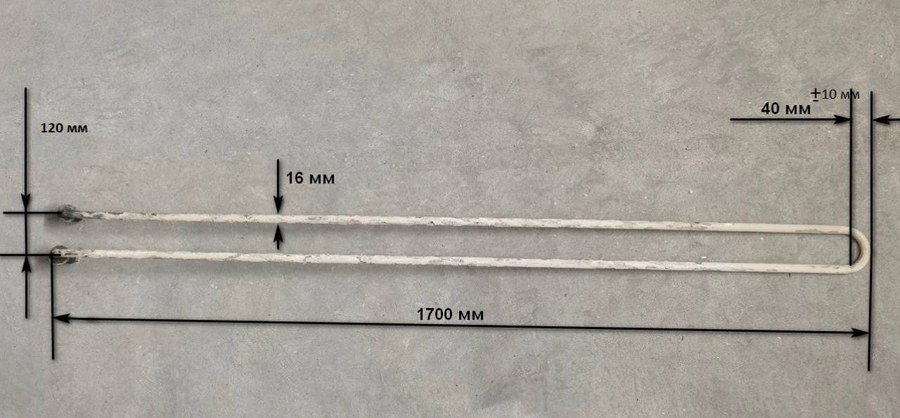

Сверьте U-образный изгиб и Г-образный выход со штуцерами вашего ТЭН
- Сверьте форму: U-образный изгиб и Г-образный выход со штуцерами.
- Проверьте тип крепления: штуцеры на выходе для врезки в систему.
- Сравните расположение выводов: оба вывода находятся на одной стороне, с Г-образным поворотом.
- Измерьте длину части, погружаемой в воздуховод, и полную длину по осям.
- Уточните мощность и рабочее напряжение по маркировке старой детали (если читается).
Пришлите фото старого ТЭН с трёх сторон для водяного нагревателя вентиляции
- Фото старого ТЭН с трёх сторон: общий вид, изгиб, выход со штуцерами.
- Чертёж или эскиз с размерами: длина, диаметр, расстояние между осями, длина Г-образного участка.
- Маркировку на старой детали (любые цифры, буквы, коды) или её фото.
- Уточните, под какую среду работает нагреватель (воздух, влажный воздух, возможно агрессивная среда).
- Если есть, фото места установки (фланец, патрубок, хомут) и способ фиксации.
Изменим длину прямого и Г-образного участков трубчатого ТЭН по вашему образцу
Делаем по образцу, фото, чертежу. По заказу меняем длину прямого и Г-образного участков, диаметр штуцеров, мощность и рабочее напряжение. Также можем изменить материал оболочки под другую среду.
ТЭН для установки в системе вентиляции: в каком оборудовании
Такие нагреватели ставят в канальные электронагреватели (калориферы) приточной вентиляции. Также они используются в электрокалориферах приточных вентиляционных установок.
Вопросы
Можно ли сделать такой ТЭН на другое напряжение (например 380 В вместо 220 В)?
Да, сделаем. Пришлите желаемое напряжение и мощность, а также фото/чертёж старого ТЭН для сверки формы.
У меня другая длина Г-образного выхода. Вы можете подогнать под мой воздуховод?
Да, сделаем. Приложите к заказу чертёж с нужной длиной Г-образного участка.
Мне нужны штуцеры другого диаметра, чтобы врезаться в существующий патрубок.
Да, сделаем. Укажите желаемый диаметр и тип резьбы (если требуется) в комментарии к заказу.
Среда в системе влажная или с химическими добавками. Вы можете сделать такой ТЭН из другого материала?
Да, сделаем. При заказе уточните тип среды и желаемый материал оболочки, мы подберём по вашей задаче.
Заявка на расчёт
Доставка и оплата
Доставка по России и в Казахстан, стоимость считаем вместе с заказом. Оплата по счёту. Подробнее
