Сделаем такой же или под ваши размеры
Это изделие делаем на заказ: точь-в-точь по старому ТЭН или с изменениями. Что известно из названия и что можно поменять:
| Длина | по старому ТЭН, от 150 до 6300 мм |
|---|---|
| Диаметр трубки | по старому ТЭН, по ГОСТ от 6,5 до 20 мм |
| Мощность | в этом товаре 3 кВт; можно меньше или больше, примерно от 1,8 кВт до 4,2 кВт, если удельная нагрузка остаётся в норме |
| Напряжение | в этом товаре 380 В; можно на 400 В или на 220 В, сопротивление спирали пересчитаем |
| Форма | прямой, U, W, M, Г-образный или по эскизу |
| Крепление | как на старом ТЭН: штуцер с гайкой или фланец |
| Оболочка | для воздуха: чёрная сталь при умеренной температуре оболочки, нержавеющая или жаропрочная сталь при высокой |
Как снять размеры со старого ТЭН и что указать в эскизе: длина и холодные зоны, что указать в чертеже, изготовление по образцу.
Сверьте со своим ТЭНом по этим параметрам

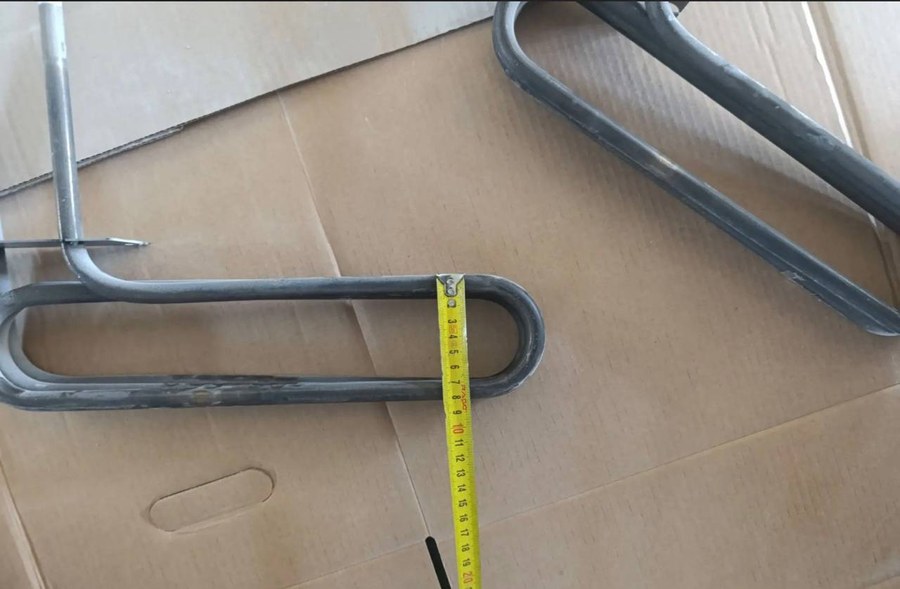

- Форма и размеры: сравните изгиб, общую длину и длину оребренной части с вашей деталью
- Тип и расположение крепления: проверьте, есть ли у вас резьбовая втулка, приварная пластина или другой фиксатор
- Выводы контактов: уточните длину шпилек, их диаметр и шаг резьбы, если гайки на вашем образце
- Рабочие характеристики: ваш старый нагреватель должен быть на 3 кВт, 380 В (расчетный ток 7,89 А, сопротивление 48,1 Ом)
- Наличие оребрения: у этого ТЭНа есть ребра, убедитесь, что на вашем образце они тоже есть и расположены аналогично
Что прислать для запуска этого ТЭНа в производство
- Фото старого ТЭНа с разных сторон (общий вид, крепление, выводы, торцы)
- Чертеж или эскиз с размерами, если есть (длина, диаметр трубки, шаг и высота ребер)
- Образец детали для точного копирования (отправляем курьером или привозим сами)
- Маркировку с корпуса или упаковки, если она сохранилась (любые буквы, цифры, коды)
- Уточнение по среде в печи: сухой воздух, наличие агрессивных паров, максимальная рабочая температура
Если нужен не точно такой же
Делаем по образцу, фото или чертежу. По заказу меняем длину трубки, шаг оребрения, тип и расположение крепления, длину выводов. Напряжение и мощность корректируем под вашу сеть.
Где применяют такие нагреватели
Такие нагреватели ставят в камерах полимеризации порошковой покраски. Они размещаются в отдельном тепловом блоке, пристыкованном к камере снаружи, либо в боковых стенках камеры с теплоотражающими экранами.
Порядок заказа
- Пришлите, что есть: фото или видео старого нагревателя, размеры, маркировку, чертёж или эскиз от руки. Напишите, где он работал, какие нужны характеристики и как будет работать новый.
- Старый нагреватель можно прислать как образец любым удобным способом.
- Посчитаем цену и срок. Срок зависит от модели, количества, расстояния до вас и загрузки производства. Если нужно срочно, сделаем быстрее за доплату.
- Изготовим и отправим.
Делаем от 1 штуки. Работаем с частными лицами и организациями. Если заказ выполнен неверно по нашей вине, заменим нагреватель. На изделия даём гарантию.
Вопросы
Можно ли сделать этот ТЭН на другое напряжение, например 220 В?
Да, сделаем. Для заказа пришлите фото вашего образца и укажите нужное напряжение.
Подойдет ли этот нагреватель, если у меня другое крепление (не резьба, а фланец)?
Да, изготовим с вашим типом крепления. Приложите чертеж или фото посадочного места.
Вы можете увеличить или уменьшить длину трубки относительно стандарта?
Да, изменим длину по вашему чертежу или образцу. Пришлите размеры.
Возможно ли изготовить ТЭН из другого материала для агрессивной среды?
Да, подберем материал под вашу среду. Укажите тип среды и рабочую температуру в примечании к заказу.
Заявка на расчёт
Доставка и оплата
Доставка по России и в Казахстан, стоимость считаем вместе с заказом. Оплата по счёту. Подробнее
Где делаем
Собственный участок и контрактное производство. На видео гибка трубки, резка заготовок и партия из 500 трубчатых нагревателей: гибка на трубогибочном станке, контактная сварка креплений, упаковка.
