Сделаем такой же или под ваши размеры
В названии товара нет размеров и мощности: снимем их со старого ТЭН, по фото или чертежу. Повторим точно или подгоним под вас:
| Длина | по старому ТЭН, от 150 до 6300 мм |
|---|---|
| Диаметр трубки | по старому ТЭН, по ГОСТ от 6,5 до 20 мм |
| Мощность | как у старого ТЭН или под вашу задачу; при заданных размерах проверим нагрузку на оболочку |
| Напряжение | как у старого ТЭН: 220, 230 или 380 В; низковольтные 12-48 В тоже делаем |
| Форма | прямой, U, W, M, Г-образный или по эскизу |
| Крепление | как на старом ТЭН: штуцер с гайкой или фланец |
| Оболочка | для воды: медь, нержавеющая AISI 304 или 12Х18Н10Т; для жёсткой или солёной воды AISI 316 или титан |
Как снять размеры со старого ТЭН и что указать в эскизе: длина и холодные зоны, что указать в чертеже, изготовление по образцу.
Снять со старого водонагревателя и сверить изгиб ТЭНа
- Форма: изогнут ли ТЭН, какой радиус гиба, повторяет ли форму бака.
- Крепление: фланец (диаметр, количество отверстий), гайка, хомут или резьба.
- Выводы контактов: штыри, клеммы, гайки, длина оголённой части.
- Общая длина по прямой и развёрнутая длина трубки.
- Мощность (Вт) и напряжение (В) из маркировки на старой детали.

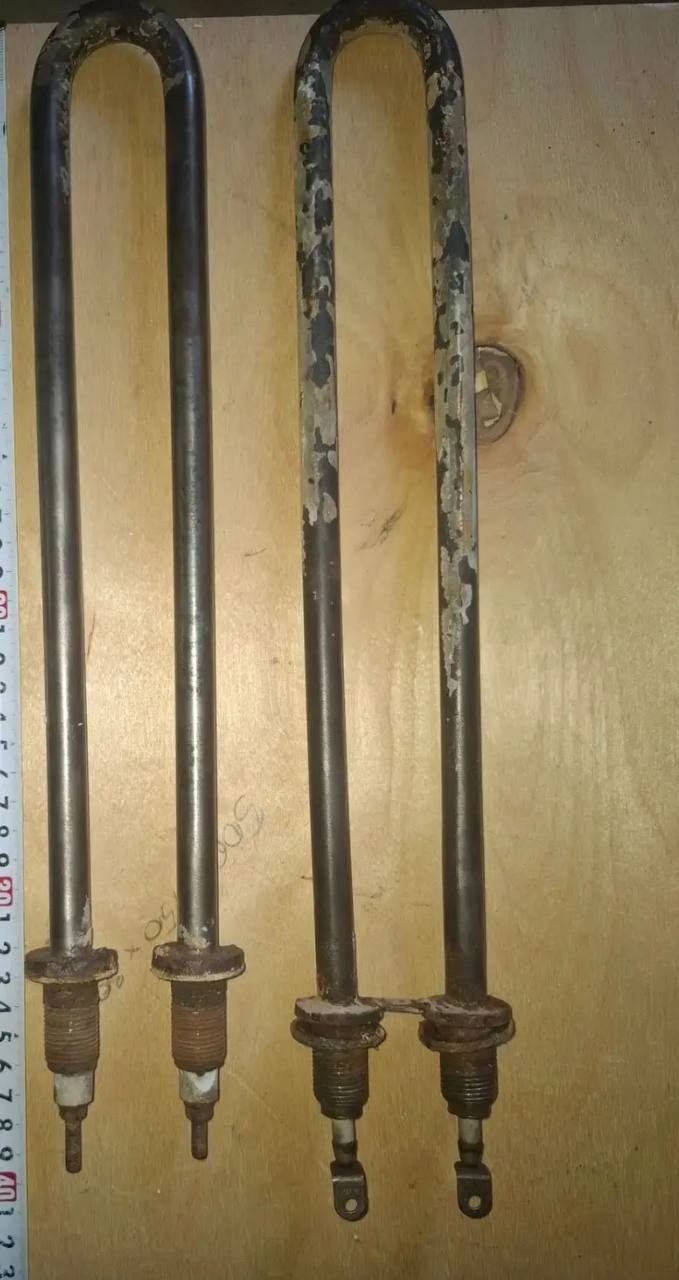

Прислать фото с линейкой для изготовления ТЭНа по образцу
- Чёткое фото старого ТЭНа с линейкой или штангенциркулем на фоне.
- Фото фланца или крепления крупным планом, с замером посадочных отверстий.
- Модель и марку водонагревателя, если известны.
- Если старая деталь не читается, напишите мощность и напряжение, которые нужны.
- Укажите, под какую среду идёт нагрев (вода, масло, раствор).
Изменить мощность или длину трубки ТЭНа для водонагревателя
Делаем по образцу, фото или чертежу. По заказу меняем длину трубки, мощность, напряжение, форму гиба, тип и размер крепления, материал оболочки под агрессивную среду.
Применение: ТЭН для водонагревателя
Такие нагреватели ставят в накопительные водонагреватели (бойлеры), где они монтируются в бак через боковой или нижний фланец либо резьбовую втулку. Также они используются в проточных водонагревателях, где устанавливаются в небольшую цилиндрическую камеру нагрева внутри корпуса. Кроме того, нагреватели применяются в промышленных бойлерах для систем горячего водоснабжения котельных и ЖКХ, где блок ТЭН с термостатом вкручивается в бак через резьбовой штуцер.
Вопросы
Можно ли сделать ТЭН с другим напряжением, например 380 В вместо 220 В?
Да, сделаем. Пришлите фото старого ТЭНа и укажите нужное напряжение и мощность.
А если у меня другое крепление, не такое, как в каталоге?
Да, изготовим с любым фланцем, гайкой или хомутом по вашему образцу или чертежу.
Нужна другая длина, чтобы ТЭН не упирался в стенку бака.
Да, меняем развёрнутую длину и конфигурацию гиба. Приложите замер от крепления до дна бака.
Мне нужен ТЭН для агрессивной среды, не для воды.
Да, подберём материал оболочки (нержавейка, титан, сплав) под вашу среду. Укажите, что греете.
Заявка на расчёт
Доставка и оплата
Доставка по России и в Казахстан, стоимость считаем вместе с заказом. Оплата по счёту. Подробнее
