Блок как у вас или с другим составом
В названии товара нет размеров и мощности: снимем их со старого ТЭН, по фото или чертежу. Повторим точно или подгоним под вас:
| Состав | число ТЭН подбираем под нужную мощность блока |
|---|---|
| Мощность | как у старого ТЭН или под вашу задачу; при заданных размерах проверим нагрузку на оболочку |
| Напряжение | в этом товаре 380 В; можно на 400 В или на 220 В, сопротивление спирали пересчитаем |
| Схема | на 380 В подключаем звездой или треугольником |
| Фланец и резьба | фланец из стали 20 или нержавеющий; резьба G1-G2 1/2 или фланец под ваш бак |
| Трубки | нержавеющая AISI 304, 316 или 12Х18Н10Т; для кислот покрытие фторопластом |
Как снять размеры со старого ТЭН и что указать в эскизе: длина и холодные зоны, что указать в чертеже, изготовление по образцу.
Как сверить со своим образцом

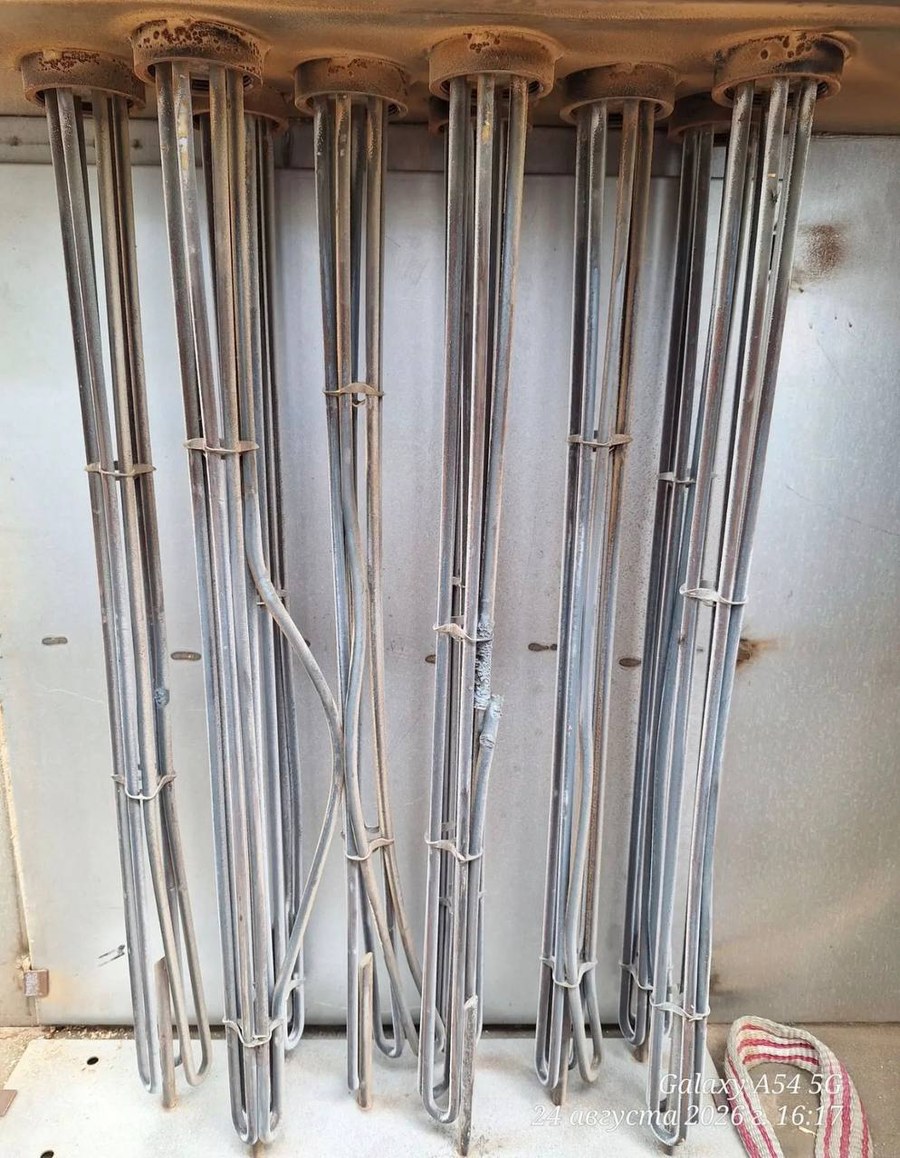

- Сравните количество ТЭНов в блоке и их взаимное расположение (пучок, ряд, круг). Убедитесь, что форма блока соответствует старой детали.
- Проверьте способ крепления блока к печи: фланец, резьбовая шпилька или иной узел. Сверьте отверстия для болтов или шпилек.
- Посчитайте количество и тип электрических выводов (шпилька, нож, кольцо). Уточните, сколько выводов у каждого ТЭНа.
- Замерьте габаритную длину блока и длину трубчатых частей (от крепления до дальнего конца). Это критично для монтажа внутри печи.
- Сверьте напряжение 380 В и конфигурацию подключения (звезда, треугольник, последовательно). Мощность и токи уточняйте по старой детали или паспорту печи.
Что прислать для заказа
- Фото старого блока ТЭНов с разных сторон (общий вид, крепление, выводы).
- Фото шильдика или наклейки печи REVENT 726, если она сохранилась.
- Чертеж или эскиз с указанием габаритных размеров (длина, ширина, диаметр трубки, шаг между трубками).
- Уточните количество ТЭНов в блоке и их электрическую схему (например, три ТЭНа по 1,5 кВт на 220 В, соединенные в звезду на 380 В).
- Сообщите материал трубки, если он отличается от стандартного (нержавеющая сталь, углеродистая сталь) и для какой среды предназначен блок (воздух, техническая вода, масло).
Если нужен не точно такой же
Мы делаем по образцу, фото, чертежу. По заказу меняем длину трубчатой части, количество ТЭНов в блоке, конфигурацию крепления или материал трубки для работы в агрессивной среде. Также изменяем мощность и электрическую схему подключения под ваше напряжение и способ регулировки.
Где применяют такие нагреватели
Такие нагреватели ставят в хлебопекарные ярусные печи, где блок ТЭН или отдельный ТЭН расположен в каждой из пекарных камер яруса. Также нагреватели этого типа используются в промышленных электроводонагревателях и ТЭНБ-блоках для технологических жидкостей, где блок ТЭН вкручивается в бак или котёл через резьбовой фланец. Ещё одна область применения - твердотопливные котлы, где врезной резьбовой блок ТЭН устанавливается в штатную бобышку котла или в обвязку.
Как заказать
- Пришлите, что есть: фото или видео старого нагревателя, размеры, маркировку, чертёж или эскиз от руки. Напишите, где он работал, какие нужны характеристики и как будет работать новый.
- Старый нагреватель можно прислать как образец любым удобным способом.
- Посчитаем цену и срок. Срок зависит от модели, количества, расстояния до вас и загрузки производства. Если нужно срочно, сделаем быстрее за доплату.
- Изготовим и отправим.
Делаем от 1 штуки. Работаем с частными лицами и организациями. Если заказ выполнен неверно по нашей вине, заменим нагреватель. На изделия даём гарантию.
Вопросы
Можно ли заказать этот блок под напряжение 220 В?
Да, сделаем. Пришлите фото старого блока и укажите требуемую мощность.
Подойдет ли этот блок, если у меня другое крепление к печи (другой фланец, резьба)?
Да, сделаем с вашим креплением. Приложите эскиз или фото посадочного места.
Можно ли увеличить длину трубчатой части блока?
Да, сделаем нужную длину. Укажите в заказе требуемый размер.
Возможен ли блок из нержавеющей стали для влажной среды?
Да, сделаем из нержавейки. Укажите среду и максимальную температуру.
