Сделаем такой же или под ваши размеры
Это изделие делаем на заказ: точь-в-точь по старому ТЭН или с изменениями. Что известно из названия и что можно поменять:
| Длина | по старому ТЭН, от 150 до 6300 мм |
|---|---|
| Диаметр трубки | по старому ТЭН, по ГОСТ от 6,5 до 20 мм |
| Мощность | в этом товаре 200 Вт; можно меньше или больше, примерно от 120 Вт до 280 Вт, если удельная нагрузка остаётся в норме |
| Напряжение | как у старого ТЭН: 220, 230 или 380 В; низковольтные 12-48 В тоже делаем |
| Форма | прямой, U, W, M, Г-образный или по эскизу |
| Крепление | как на старом ТЭН: штуцер с гайкой или фланец |
| Оболочка | по среде: чёрная сталь, нержавеющая AISI 304 или 12Х18Н10Т, медь |
Как снять размеры со старого ТЭН и что указать в эскизе: длина и холодные зоны, что указать в чертеже, изготовление по образцу.
Параметры для сверки с вашей деталью

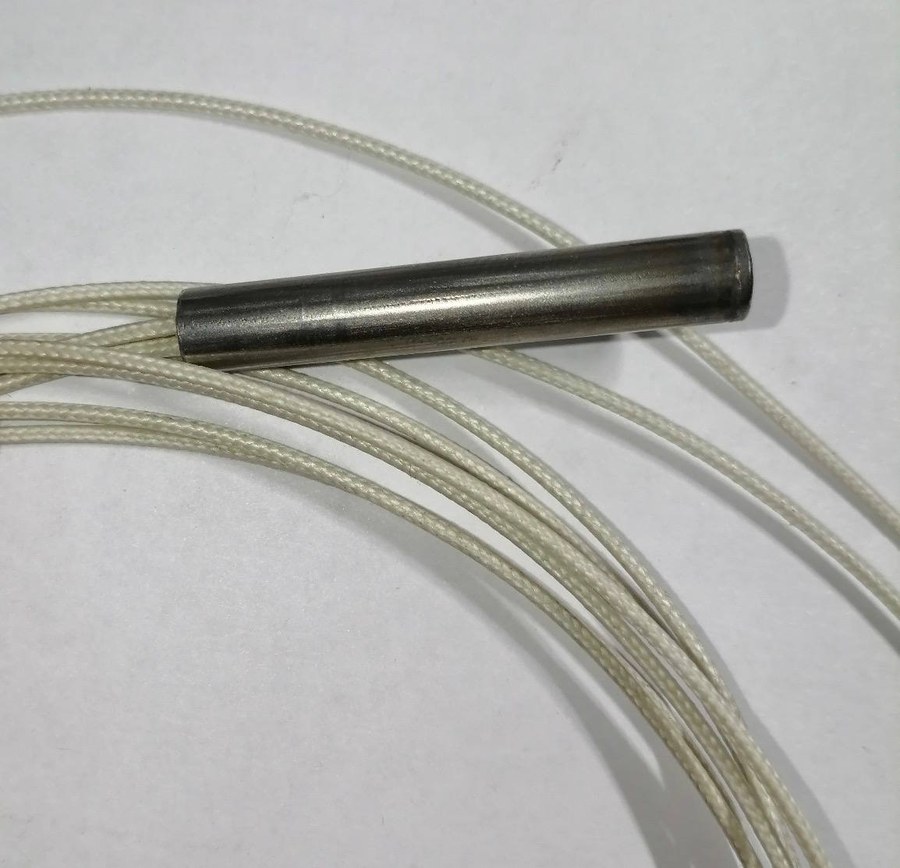

- Внешний диаметр трубки: 6,5 мм. Измерьте штангенциркулем старый нагреватель.
- Тип концевых заделок: внутренние. Убедитесь, что контактные стержни утоплены в торец трубки, а не выступают наружу.
- Конструкция: «пальчиковый» ТЭН, то есть короткий прямой стержень без изгибов и оребрения.
- Мощность: 0,2 кВт (200 Вт). Сверьте с маркировкой или паспортом старой детали.
- Присоединительные размеры: длина корпуса, длина и сечение контактных стержней, шаг между ними (если два вывода). Сравните со старой деталью визуально и линейкой.
Что прислать для изготовления этого нагревателя
- Фото старого ТЭН с линейкой или штангенциркулем рядом, чтобы были видны все габариты.
- Фото торцов с контактными стержнями (вид на внутреннюю заделку).
- Чертеж или эскиз с указанием общей длины, длины контактных стержней и расстояния между ними.
- Для повторения в точности: укажите, что нужен такой же по форме и мощности.
- Если деталь без маркировки, достаточно качественного фото и замеров.
Если нужен не точно такой же
Делаем по образцу, фото, чертежу. По заказу меняем длину корпуса или контактных стержней, а также материал оболочки для работы в другой среде. Изменяем мощность и напряжение под вашу задачу.
Где применяют такие нагреватели
Такие нагреватели ставят в накопительных и проточных водонагревателях, а также в стиральных и посудомоечных машинах. В бойлере нагреватель монтируется в бак через фланец или резьбовую втулку. В стиральной машине элемент закреплён снизу бака через резиновую манжету. В посудомоечной машине нагреватель встроен в проточную часть циркуляционной помпы.
Как оформить заказ
- Пришлите, что есть: фото или видео старого нагревателя, размеры, маркировку, чертёж или эскиз от руки. Напишите, где он работал, какие нужны характеристики и как будет работать новый.
- Старый нагреватель можно прислать как образец любым удобным способом.
- Посчитаем цену и срок. Срок зависит от модели, количества, расстояния до вас и загрузки производства. Если нужно срочно, сделаем быстрее за доплату.
- Изготовим и отправим.
Делаем от 1 штуки. Работаем с частными лицами и организациями. Если заказ выполнен неверно по нашей вине, заменим нагреватель. На изделия даём гарантию.
Вопросы
Нужно другое напряжение, например 12 В или 380 В. Сделаете?
Да, сделаем. Для этого к заказу приложите желаемое напряжение и мощность, а также фото или чертеж посадочных размеров.
У меня другое крепление или длина трубки. Можно заказать по моим размерам?
Да, сделаем по вашим габаритам. Пришлите чертеж или эскиз с указанием длины корпуса и контактных стержней.
Нужен ТЭН из другого материала, под агрессивную среду.
Да, сделаем из материала, стойкого к вашей среде. Для этого укажите тип среды (кислота, щелочь, раствор) и желаемый материал оболочки.
Есть только старая деталь без маркировки. Сможете сделать такую же?
Да, делаем по образцу. Пришлите фото с линейкой и контактными размерами.
Заявка на расчёт
Доставка и оплата
Доставка по России и в Казахстан, стоимость считаем вместе с заказом. Оплата по счёту. Подробнее
Где делаем
Собственный участок и контрактное производство. На видео гибка трубки, резка заготовок и партия из 500 трубчатых нагревателей: гибка на трубогибочном станке, контактная сварка креплений, упаковка.
