Сделаем такой же или под ваши размеры
Это изделие делаем на заказ: точь-в-точь по старому ТЭН или с изменениями. Что известно из названия и что можно поменять:
| Длина | в этом товаре 220 мм; короче или длиннее под ваш размер, мощность пересчитаем |
|---|---|
| Диаметр трубки | по старому ТЭН, по ГОСТ от 6,5 до 20 мм |
| Мощность | в этом товаре 1,4 кВт; можно меньше или больше, примерно от 840 Вт до 2 кВт, если удельная нагрузка остаётся в норме |
| Напряжение | в этом товаре 220 В; можно на 230 В или на 380 В, если у вас три фазы |
| Форма | прямой, U, W, M, Г-образный или по эскизу |
| Крепление | как на старом ТЭН: штуцер с гайкой или фланец |
| Оболочка | по среде: чёрная сталь, нержавеющая AISI 304 или 12Х18Н10Т, медь |
Как снять размеры со старого ТЭН и что указать в эскизе: длина и холодные зоны, что указать в чертеже, изготовление по образцу.
Сверка по старому образцу

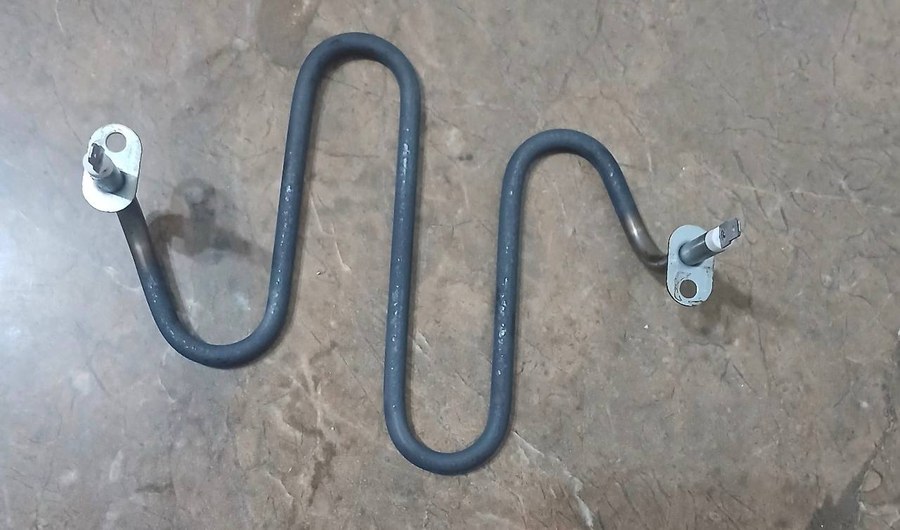

- Сравните форму и общую длину вашего ТЭНа с этим. Трубка должна повторять изгиб.
- Проверьте тип и расположение крепления. У этой детали оно должно совпадать с посадочным местом в аэрогриле.
- Убедитесь, что количество и форма выводов (контактов) такие же, как у вашей детали.
- Сверьте паспортную мощность 1,4 кВт и напряжение 220 В. Рабочий ток 6,36 А, сопротивление 34,6 Ом.
- Сравните рабочую среду (воздух) и наличие оребрения. Эта деталь имеет именно такую конструкцию.
Данные для изготовления по вашему заказу
- Фото старого ТЭНа с линейкой на фоне, чтобы был виден общий вид и изгибы.
- Расстояние между осями крепления и длина погружаемой части трубки (без выводов).
- Тип и размеры контактов (под клемму, под винт, ширина).
- Диаметр трубки (штангенциркулем) и шаг, высота ребер, если они есть.
- Чертеж с размерами или подробный эскиз от руки с указанием всех расстояний.
- Если меняете среду или условия (влажность, агрессивные испарения), укажите это отдельно.
Как оформить заказ
- Пришлите, что есть: фото или видео старого нагревателя, размеры, маркировку, чертёж или эскиз от руки. Напишите, где он работал, какие нужны характеристики и как будет работать новый.
- Старый нагреватель можно прислать как образец любым удобным способом.
- Посчитаем цену и срок. Срок зависит от модели, количества, расстояния до вас и загрузки производства. Если нужно срочно, сделаем быстрее за доплату.
- Изготовим и отправим.
Делаем от 1 штуки. Работаем с частными лицами и организациями. Если заказ выполнен неверно по нашей вине, заменим нагреватель. На изделия даём гарантию.
Возможные изменения под вашу задачу
Делаем по образцу, фото, чертежу. По заказу меняем длину трубки и плеч, форму изгиба, шаг и высоту ребер. Также под заказ изменяем материал оболочки для работы в другой среде.
Где применяют такие нагреватели
Такие нагреватели ставят в аэрогрилях, духовых шкафах и мини-печах. В аэрогриле это кольцевой элемент вокруг вентилятора в съёмной крышке над колбой. В духовом шкафу нагреватель располагается на задней или боковых стенках камеры. В настольной мини-печи элемент находится в верхней и нижней части камеры.
Вопросы
Мне нужно напряжение 12 В или 380 В. Вы сделаете?
Да, сделаем. Пришлите образец или чертеж с желаемой мощностью и напряжением.
У меня другое крепление, не такое, как на фото. Сможете повторить его?
Да, сделаем. Для этого пришлите точный чертеж или фото вашего крепежного узла с размерами.
Нужна другая длина трубки или больший шаг ребер для другого объема аэрогриля.
Да, сделаем. Приложите к заказу эскиз с новыми размерами или старый образец с пометкой, что и на сколько изменить.
Мне нужен ТЭН для работы не в воздухе, а в масле или жидкости.
Да, сделаем. Укажите в примечании к заказу среду использования, мы подберем материал оболочки.
