Сделаем такой же или под ваши размеры
Это изделие делаем на заказ: точь-в-точь по старому ТЭН или с изменениями. Что известно из названия и что можно поменять:
| Длина | по старому ТЭН, от 150 до 6300 мм |
|---|---|
| Диаметр трубки | по старому ТЭН, по ГОСТ от 6,5 до 20 мм |
| Мощность | как у старого ТЭН или под вашу задачу; при заданных размерах проверим нагрузку на оболочку |
| Напряжение | как у старого ТЭН: 220, 230 или 380 В; низковольтные 12-48 В тоже делаем |
| Форма | в этом товаре прямая; меняем длину, межосевое расстояние и радиус гиба |
| Крепление | как на старом ТЭН: штуцер с гайкой или фланец |
| Оболочка | по среде: чёрная сталь, нержавеющая AISI 304 или 12Х18Н10Т, медь |
Как снять размеры со старого ТЭН и что указать в эскизе: длина и холодные зоны, что указать в чертеже, изготовление по образцу.
Сверьте диаметр 10 мм и длину корпуса ТЭНа
- Сравните диаметр корпуса. Для этой детали он 10 мм.
- Проверьте форму: прямой стержень без изгибов.
- Посмотрите на контактную группу: способ подвода проводов (винт, клемма, штекер) на вашей старой детали.
- Замерьте общую длину трубки и длину холодных концов (негреющихся участков от вывода до начала нагрева).
- Сверьте мощность (Вт) и рабочее напряжение (В), если они указаны на старом ТЭНе или в документации к узлу.
Приложите фото старого ТЭНа на 10 мм со штангенциркулем
- Фото старого ТЭНа с линейкой или штангенциркулем на фоне.
- Чёткий снимок контактных выводов и способа их крепления.
- Длину трубки и холодных концов в миллиметрах.
- Мощность и напряжение, если известны или читаются на детали.
- Для какого оборудования (модель, марка) и какую среду нагревает (воздух, жидкость).
Изменим длину трубки или холодных концов для прямого ТЭНа
Делаем по образцу, фото, чертежу. По заказу меняем длину трубки, длину холодных концов, мощность, напряжение, тип и расположение выводов, материал оболочки под вашу среду.
Применение: ТЭН для узла спайки/отреза плёнки

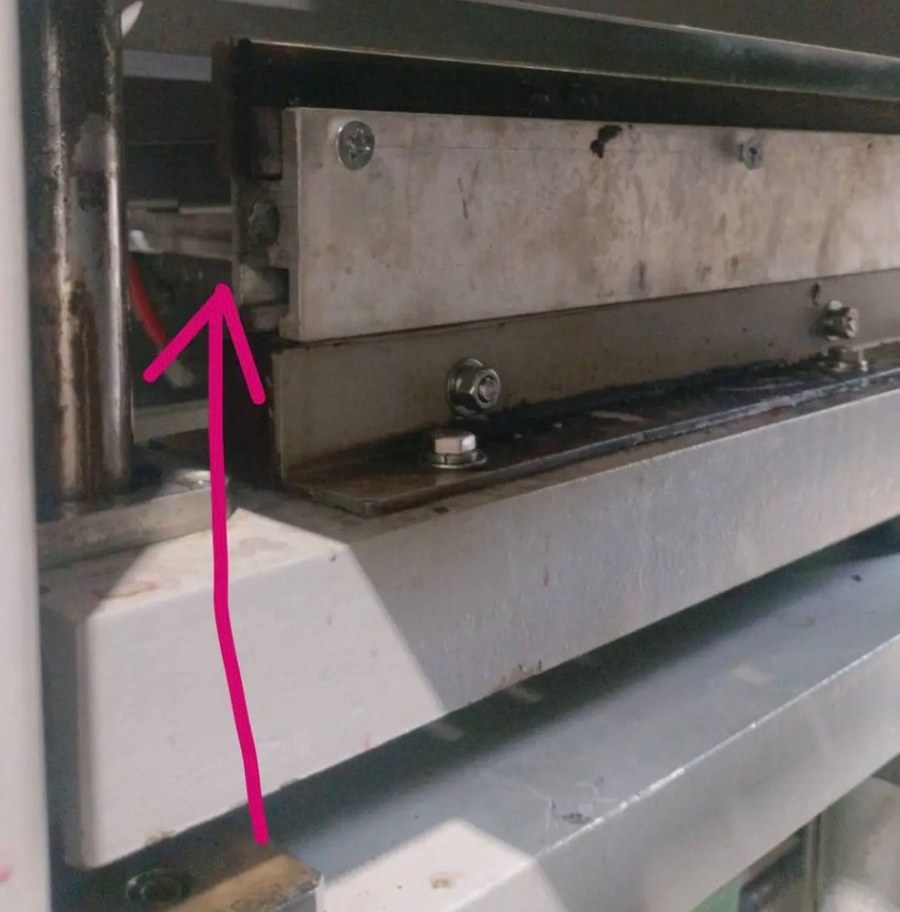

Такие нагреватели ставят в клеевых ваннах, в оборудовании для упаковки плёнкой и в машинах для спайки полимерных материалов. Нагреватель располагается в зоне контакта с плёнкой для локального нагрева узла спайки или отрезного механизма.
Вопросы
Мне нужно другое напряжение, например 220 В, а у меня был на 380 В. Вы сделаете?
Да, сделаем. Пришлите фото старой детали и укажите нужное напряжение и мощность.
У моего старого ТЭНа крепление на резьбовой ниппель, а у этого нет резьбы. Можно сделать похожее?
Да, сделаем. Приложите к заказу фото узла крепления и замеры посадочного места.
Мне нужна другая длина трубки, чтобы поместилась в мой корпус. Это возможно?
Да, сделаем. Укажите в примечании новую длину и пришлите чертёж или фото с размерами.
Нагреватель будет работать в агрессивной жидкости. Вы поставите другой материал оболочки?
Да, сделаем. Напишите тип среды и пришлите фото старого ТЭНа с повреждениями, если есть.
