Сделаем такой же или под ваши размеры
В названии товара нет размеров и мощности: снимем их со старого ТЭН, по фото или чертежу. Повторим точно или подгоним под вас:
| Длина | по старому ТЭН, от 150 до 6300 мм |
|---|---|
| Диаметр трубки | по старому ТЭН, по ГОСТ от 6,5 до 20 мм |
| Мощность | как у старого ТЭН или под вашу задачу; при заданных размерах проверим нагрузку на оболочку |
| Напряжение | как у старого ТЭН: 220, 230 или 380 В; низковольтные 12-48 В тоже делаем |
| Форма | прямой, U, W, M, Г-образный или по эскизу |
| Крепление | как на старом ТЭН: штуцер с гайкой или фланец |
| Оболочка | для воздуха: чёрная сталь при умеренной температуре оболочки, нержавеющая или жаропрочная сталь при высокой |
Как снять размеры со старого ТЭН и что указать в эскизе: длина и холодные зоны, что указать в чертеже, изготовление по образцу.
Сверьте изгибы и длину прямых участков вашего ТЭНа для печи
- Форма и конфигурация: сравните изгибы, расположение и длину прямых участков вашей детали с изображением.
- Тип и место крепления: сверьте способ фиксации (прижимная планка, резьбовая гайка, фланец) и расстояние между крепежными отверстиями.

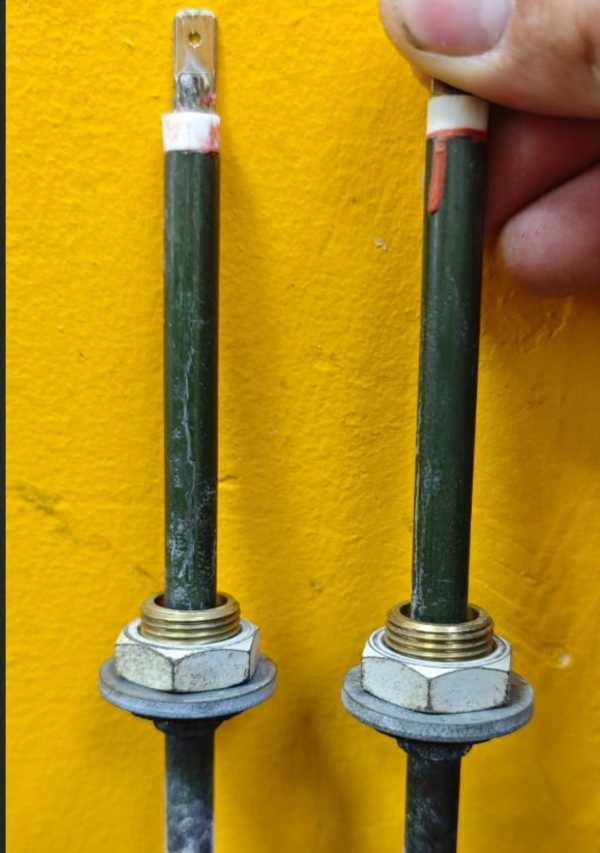

- Выводы (контакты): уточните количество, диаметр и длину свободных концов трубки, а также тип наконечников (под гайку, под обжим, под клемму).
- Общая длина по огибу: измерьте полную длину трубки от одного торца до другого по внешней стороне изгиба.
- Мощность и напряжение: эти данные указаны в маркировке на детали или в её названии, их копия должна совпадать.
Фото старого ТЭНа для печи с двух сторон и места крепления
- Фото старой детали с двух ракурсов общим планом и отдельно места крепления и выводов.
- Эскиз от руки с указанием габаритных размеров (длина прямой части, шаг изгиба, расстояния между осями крепления).
- Маркировку, если она сохранилась на трубке или на корпусе оборудования.
- Фото места установки в печи (расположение относительно стенок, вентилятора, дверец).
- Тип среды, в которой работал ТЭН (воздух, масло, агрессивная среда), если это известно.
- Для заказного изготовления достаточно фото и размеров с образца, делаем по ним.
Изменим длину, шаг изгиба или мощность под напряжение вашей печи
По заказу меняем длину прямых участков, шаг изгиба, мощность под ваше напряжение, материал оболочки для работы в агрессивной среде. Также можем изменить тип и расположение крепежа, длину и диаметр выводов. Делаем по образцу, фото, чертежу.
Где применяют ТЭН для печи
Такие нагреватели ставят в подовых печах для пиццы, где они располагаются в верхнем и нижнем узлах по периметру камеры, а также в хлебопекарных ярусных печах, где отдельный ТЭН или блок ТЭН находится в каждой из пекарных камер яруса. Кроме того, они используются в муфельных (камерных) печах для обжига керамики, где нагревательные элементы монтируются в стенках или за пределами муфеля.
Вопросы
У меня другое напряжение сети, вы сделаете ТЭН под 380 В вместо 220 В?
Да, сделаем. Для этого пришлите фото старой детали с размерами и укажите нужное напряжение.
Можно изменить длину выводов или поставить другие наконечники?
Да, сделаем по вашему эскизу. Приложите к заказу чертеж с размерами выводов.
Нужен такой же по форме, но из другого материала, потому что среда агрессивная?
Да, сделаем. Укажите тип среды и пришлите фото места установки.
А если крепление у меня не такое, как на фото, вы подберете другую планку?
Да, сделаем крепление по вашему образцу. Приложите фото или размеры вашей планки.
