Тэн для каландрового термопресса. 3,2 кВт, 380 В

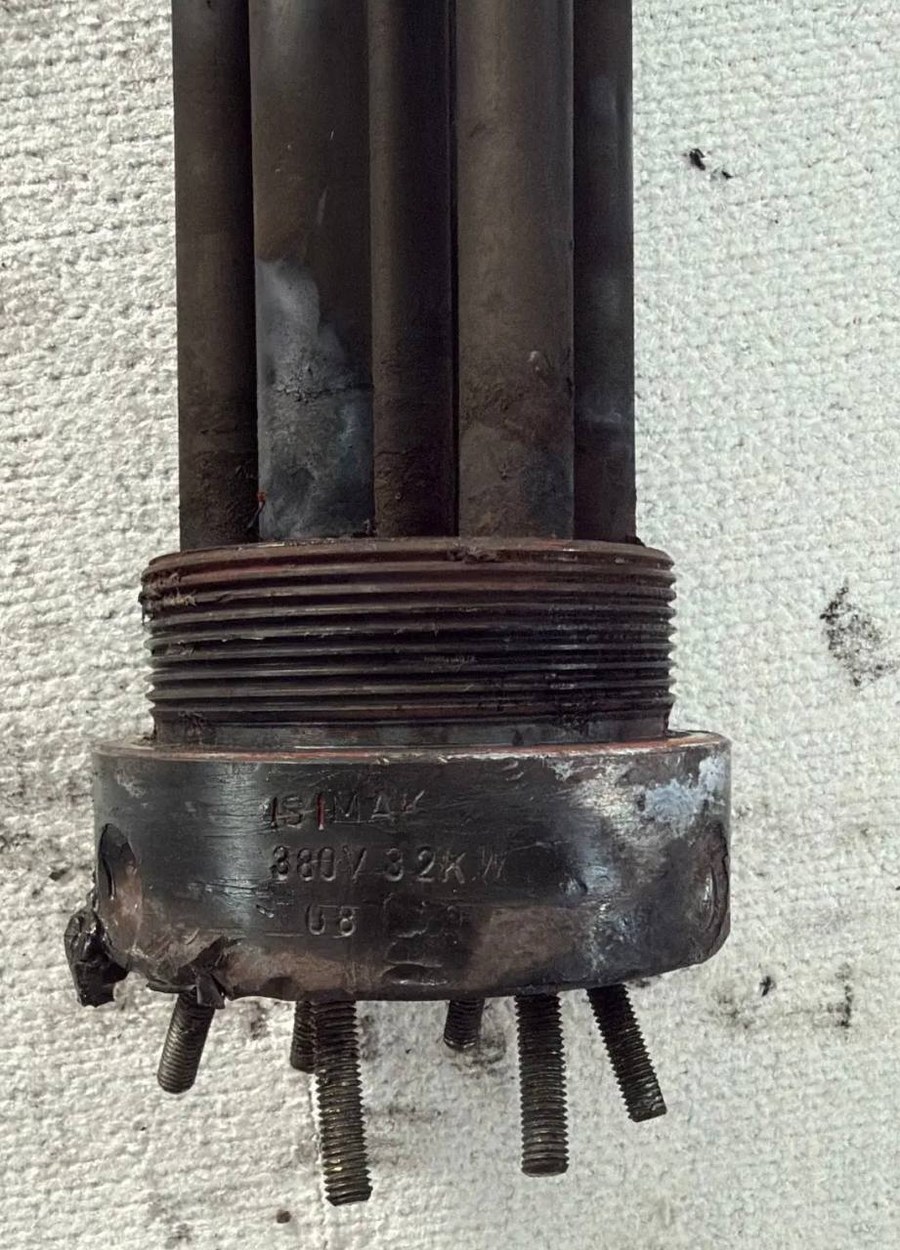

ТЭН для каландрового термопресса на 3,2 кВт, 380 В ставится в узел нагрева прижима или рабочей плиты, где нужна стабильная температура по всей зоне контакта. По конструкции это блоковый трубчатый нагреватель с резьбовым фланцем, несколькими прямыми трубками и крепежными шпильками, как на фото.

Для такого исполнения обычно используют ТЭНБ с резьбовым фланцем G2 или близким по размеру, рассчитанный на подключение к трехфазной сети 380 В. Блок собирают из нескольких нагревательных секций, герметично закрепленных в общем основании. Выводы уводятся на клеммную часть, сама контактная группа закрывается корпусом или защитным колпаком. Для рабочих сред типа воздуха и неагрессивных газов применяют нержавеющую сталь, для водяных контуров и теплоносителей встречаются медь и сталь. По фото основание выполнено массивным, с приваренной или литой резьбовой частью, что подходит для жесткой посадки в корпус пресса и вибронагруженных режимов.

Мощность 3,2 кВт удобна для каландровых прессов малой и средней производительности. Нагреватель работает в режиме длительного термоциклирования, держит разгон и последующее поддержание температуры рабочей поверхности. Для таких узлов важны плотная посадка, тепловой контакт с металлом корпуса, а также запас по длине и диаметру трубок, чтобы не было локального перегрева. Диаметр блока по фото ориентировочно 80-120 мм, длина видимых труб 300-500 мм.

Изготавливается и под нестандартную геометрию по чертежу заказчика.
