Звезда или треугольник
ТЭН на 220 В в трёхфазной сети 380/220 В включают звездой: каждый между фазой и нулём. ТЭН на 380 В собирают треугольником. Схему сверяем по маркировке трубок старого блока.
9 кВт: что входит в блок

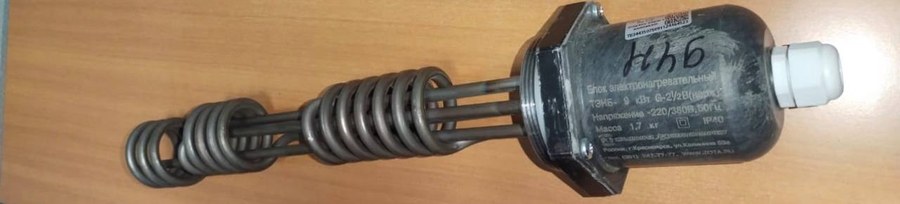

По названию это блок ТЭН с присоединительной резьбой G2 ½, трубками из нержавеющей стали и питанием 220/380 В. В готовом расчёте для этого товара указано 9 кВт, 380 В. Количество отдельных ТЭНов в названии не указано.
Перед подбором замены сверьте обозначение и устройство старого блока: число нагревателей, выводы и схему подключения.
Нержавейка для теплоносителя
Нержавеющая сталь указана в названии товара. В отопительных системах у производителей встречаются блоки из стали и нержавеющей стали; материал подбирают с учётом теплоносителя и условий работы. Титан рассматривают как отдельный вариант, его совместимость нужно подтвердить для конкретной среды.
По заказу меняем материал трубок; делаем по чертежу, эскизу или образцу.
Один элемент вместо всего блока
В блоке несколько отдельных ТЭНов, установленных в общем присоединительном узле. Можно ли заменить один, зависит от исполнения и возможности извлечь элемент без повреждения блока.
- Сверьте материал и параметры старого ТЭНа.
- Сравните его выводы и способ установки с заменяемым элементом.
- Если этих данных нет, пришлите фото маркировки и блока.
G2 ½: резьба и уплотнение
В названии указана резьба G2 ½, фланец не заявлен. При замене сравните присоединение старого блока и место уплотнения: одной похожей резьбы недостаточно, чтобы подтвердить совместимость прокладки.
Не подбирайте прокладку только по обозначению резьбы: проверьте посадочную поверхность и форму старой прокладки.
Что прислать для подбора
- Фото маркировки и блока целиком.
- Фото присоединения и места уплотнения.
- Если меняете отдельный ТЭН, фото его выводов и данные со старого элемента.
- Данные о теплоносителе и сети подключения.
Заявка на расчёт
Доставка и оплата
Доставка по России и в Казахстан, стоимость считаем вместе с заказом. Оплата по счёту. Подробнее
Вопросы
Можно ли заменить один ТЭН?
Иногда это возможно, но зависит от конструкции блока и возможности заменить элемент без повреждения общего узла. Для подбора нужны данные старого ТЭНа и фото блока.
Нужен ли термостат в блоке?
В названии указания на встроенный термостат нет. Проверьте, предусмотрено ли управление температурой в котле или системе; необходимость отдельного термостата зависит от схемы управления.
Как подключить к однофазной сети 220 В?
Для этого товара в готовом расчёте указано 380 В, поэтому подключение к однофазной сети 220 В нельзя считать подтверждённым. Сверьте паспорт и схему подключения до монтажа.
Почему перегорает один из трёх ТЭНов?
Возможные причины нужно проверять по месту: неисправность подключения или контакта, а также работа нагревателя без полного погружения в теплоноситель. Уточните схему блока и проверьте условия его эксплуатации.
Где делаем
Собственный участок и контрактное производство. На видео гибка трубки, резка заготовок и партия из 500 трубчатых нагревателей: гибка на трубогибочном станке, контактная сварка креплений, упаковка.
