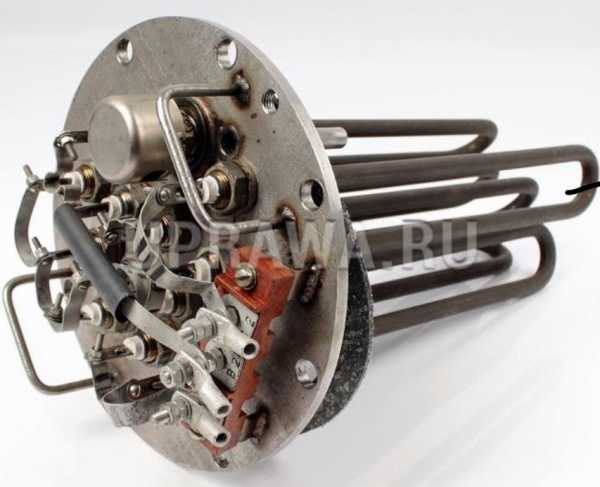

ТЭН нерж. сталь. для ВСЭ-300-ОМ5 12 кВт 220В

Сделаем такой же или под ваши размеры

Это изделие делаем на заказ: точь-в-точь по старому ТЭН или с изменениями. Что известно из названия и что можно поменять:

Длина	по старому ТЭН, от 150 до 6300 мм
Диаметр трубки	по старому ТЭН, по ГОСТ от 6,5 до 20 мм
Мощность	в этом товаре 12 кВт; можно меньше или больше, примерно от 7,2 кВт до 16,8 кВт, если удельная нагрузка остаётся в норме
Напряжение	в этом товаре 220 В; можно на 230 В или на 380 В, если у вас три фазы
Форма	прямой, U, W, M, Г-образный или по эскизу
Крепление	как на старом ТЭН: штуцер с гайкой или фланец
Оболочка	по среде: чёрная сталь, нержавеющая AISI 304 или 12Х18Н10Т, медь

Как снять размеры со старого ТЭН и что указать в эскизе: длина и холодные зоны, что указать в чертеже, изготовление по образцу.

Какие размеры нужны для заказа

Развёрнутую длину: проложите нитку по трубке от вывода до вывода
Длину холодных зон у выводов и диаметр трубки
Форму после гибки: фото сбоку на клетчатом листе
Крепление: резьбу штуцера, гайку или фланец
Мощность и напряжение с шильдика или из паспорта оборудования

Что даёт название и чего в нём нет

Название «ТЭН нерж. сталь. для ВСЭ-300-ОМ5 12 кВт 220В» сразу сообщает: 12 кВт, 220 В, оболочка из нержавеющей стали, нагреватель предназначен для оборудования ВСЭ-300-ОМ5. Из расчётов к этому ТЭН известны ток 54,55 А и сопротивление в рабочем режиме 4 Ом.

Чего в названии нет и что потребуется для изготовления:

Развёрнутая длина трубки
Диаметр оболочки
Длина холодных зон (контактных стержней в заделке)
Конфигурация крепления
Форма после гибки

Инженерная заметка

Без этих размеров изготовить точную замену невозможно. Нужен образец или эскиз.

Крепление: штуцер, гайка, фланец

По названию тип крепления не указан. У производителей встречаются три основных варианта:

Штуцер с наружной резьбой и прижимной гайкой
Фланец с межосевым расстоянием отверстий
Гладкая трубка без крепления (для запрессовки или сварки)

Если на старом ТЭН стоит фланец, измерьте расстояние между центрами крепёжных отверстий (межосевое). Если штуцер - резьбу и размер под ключ.

Важно

Не подгоняйте крепление «на глаз». Пришлите старый ТЭН или его фото с линейкой.

Как снять размеры со старого ТЭН

Развёрнутая длина - распрямите трубку (или измерьте по внешней стороне гибки мягким шнуром, затем приложите шнур к рулетке). Допуск по ГОСТ: до 1000 мм ±2%, свыше - ±1%.
Холодные зоны - расстояние от кончика контактного стержня до начала активной части (где трубка греется). У производителей стандартные длины по кодам: A=40 мм, B=65 мм, C=100 мм, D=125 мм.
Форма после гибки - зарисуйте контур: U-образный, W-образный, спиральный, прямой. Укажите расстояния между осями параллельных участков.

Развёрнутая длина и холодные зоны определяют мощность 12 кВт при 220 В.

Среда и материал оболочки

Оболочка из нержавеющей стали по названию. В каталогах этот материал применяют для воды (в том числе слабокислой, pH 5-7) и для масел. Для воздуха нержавейку используют при температурах свыше 450°C.

По заказу меняем материал оболочки, если среда отличается от указанной в заявке. Но для 12 кВт и 220 В с сопротивлением 4 Ом среда должна быть совместима с удельной поверхностной мощностью нагревателя.

Инженерная заметка

Если ставите ТЭН в другую среду (например, из воды в масло), сообщите это в заказе - потребуется пересчёт активной длины.

Что прислать для заказа

Чтобы мы сделали точную замену по образцу, достаточно одного из вариантов:

Сам старый ТЭН (даже нерабочий)
Эскиз с размерами: развёрнутая длина, холодные зоны, диаметр трубки, шаг и радиусы гибки
Фото крепления с линейкой и указанием резьбы или межосевого
Маркировка с завода (если сохранилась)

Делаем по чертежу, эскизу, образцу. По заказу меняем тип крепления, длину стержней, материал оболочки.

Где применяют такие нагреватели

Такие нагреватели ставят в накопительных водонагревателях (бойлерах), проточных водонагревателях и стиральных машинах. В бойлере элемент крепится в баке через боковой или нижний фланец либо через резьбовую втулку. В проточном водонагревателе он расположен в небольшой цилиндрической камере нагрева внутри корпуса. В стиральной машине нагреватель закреплён снизу бака через резиновую манжету.

Пришлите чертёж, эскиз или фото старого нагревателя рядом с линейкой, посчитаем под вашу задачу.

Загрузить чертёж или фото

Вопросы

Как измерить развёрнутую длину, если ТЭН изогнут?

Возьмите мягкий шнур, плотно обведите им трубку по внешней стороне всех изгибов, затем распрямите шнур и приложите к рулетке.

Можно ли поставить этот ТЭН в другую среду, например в масло?

Можно, если согласовать с нами материал оболочки и активную длину. Для масла у производителей своя предельная мощность на сантиметр, и 12 кВт может потребовать другой длины.

Можно ли заказать другую резьбу штуцера?

Да, по заказу меняем резьбу и тип крепления под ваш посадочный узел. Укажите нужный размер в заявке.

Можно ли сделать ТЭН по старому образцу, если на нём нет маркировки?

Да, делаем по образцу. Пришлите старый ТЭН или его подробный эскиз с размерами. Маркировка не обязательна.

Заявка на расчёт

Доставка и оплата

Доставка по России и в Казахстан, стоимость считаем вместе с заказом. Оплата по счёту. Подробнее
