Г-образный патронный нагреватель

Г-образный патронный нагреватель ставится в пресс-формы, горячеканальные системы, экструдеры, литьевые машины, нагревательные плиты, матрицы и другое оборудование, где вывод проводов нужен под углом 90°. Такая форма удобна при угловом расположении отверстия относительно подводящего кабеля и дает плотный контакт по всей посадке, что ускоряет и выравнивает нагрев.

Корпус обычно выполняют из нержавеющей стали, внутри применяют нихромовую спираль и магнезиальную изоляцию, а на выводе используют угловой токовывод, термостойкий кабель или металлическую оплетку. Для таких нагревателей встречаются исполнения с диаметром 10 мм, длиной 70 мм, мощностью 200 Вт и напряжением 220 В, также бывают варианты 220 В, 350 Вт и другие типоразмеры под заказ.

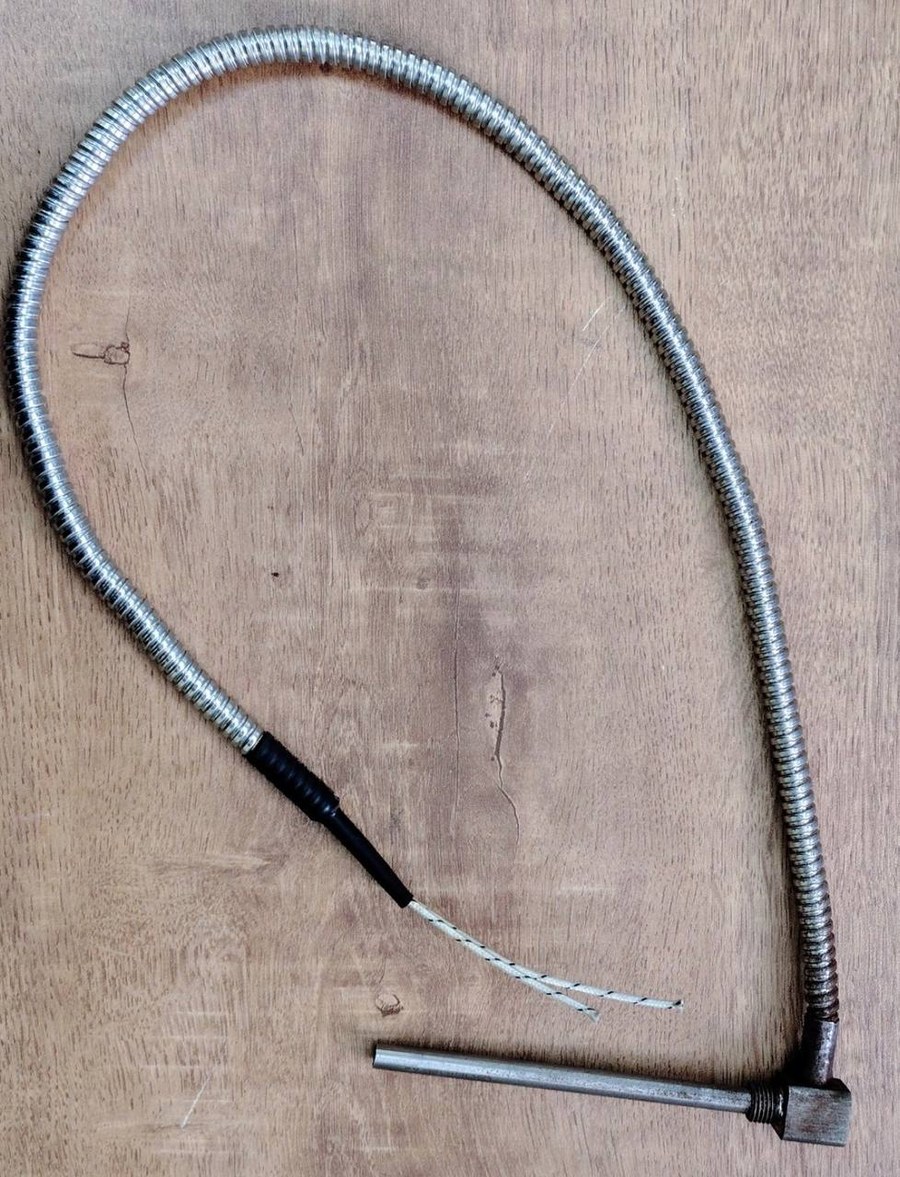

Г-образный вывод удобен там, где прямой выход мешает компоновке узла или попадает в зону механики. Нагреватель работает в контактном режиме, поэтому посадочное отверстие должно обеспечивать полное прилегание по длине стержня. На фото виден цилиндрический стержень с угловым штуцером и гибким металлическим кожухом, что соответствует исполнению для сложной разводки в промышленном оборудовании.
