Сделаем такой же или под ваши размеры
Это изделие делаем на заказ: точь-в-точь по старому ТЭН или с изменениями. Что известно из названия и что можно поменять:
| Длина | по старому ТЭН, от 150 до 6300 мм |
|---|---|
| Диаметр трубки | по старому ТЭН, по ГОСТ от 6,5 до 20 мм |
| Мощность | в этом товаре 3 кВт; можно меньше или больше, примерно от 1,8 кВт до 4,2 кВт, если удельная нагрузка остаётся в норме |
| Напряжение | в этом товаре 220 В; можно на 230 В или на 380 В, если у вас три фазы |
| Форма | прямой, U, W, M, Г-образный или по эскизу |
| Крепление | как на старом ТЭН: штуцер с гайкой или фланец |
| Оболочка | по среде: чёрная сталь, нержавеющая AISI 304 или 12Х18Н10Т, медь |
Как снять размеры со старого ТЭН и что указать в эскизе: длина и холодные зоны, что указать в чертеже, изготовление по образцу.
Сверьте с вашим образцом по этим пунктам

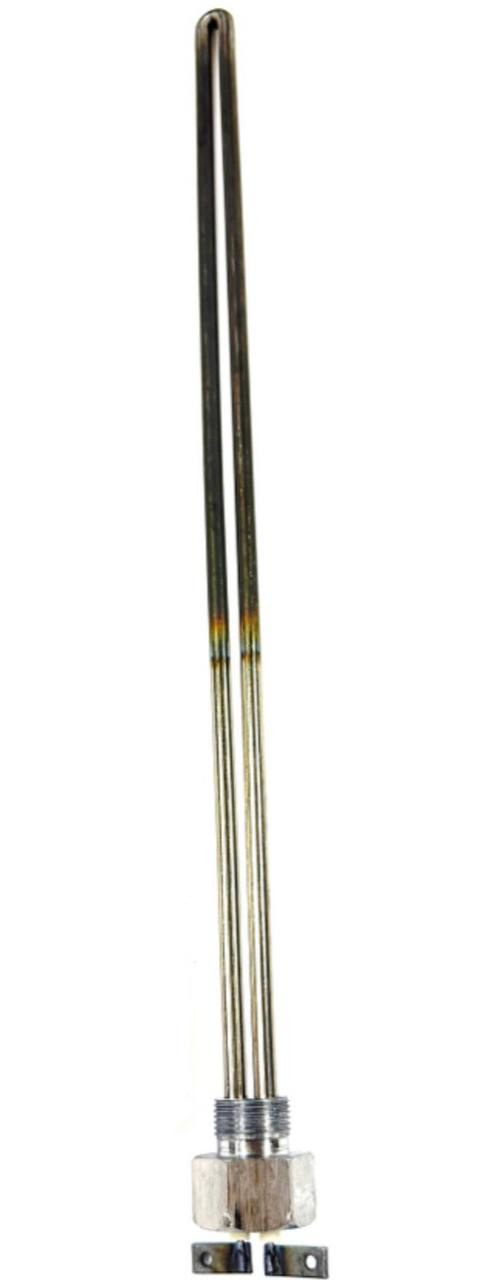

- Форма: трубка гладкая, без оребрения, колбы и блоков нет. Сравните изгиб, количество участков, они должны совпадать.
- Крепление: проверьте тип и расположение крепёжных элементов на корпусе или накидных гаек. Длина монтажной части должна быть той же.
- Выводы: тип штекеров или резьбовых наконечников, их шаг и ориентация относительно трубки. Контактная группа повторяет вашу деталь.
- Габаритная длина по трубке: расстояние от края до края по трассе, включая зоны выводов. Измерьте по огибу вашего старого изделия.
- Мощность/напряжение: 3,0 кВт, 220 В. Расчётный ток 13,64 А, рабочее сопротивление 16,1 Ом. Сопоставьте с паспортом или замером холодного сопротивления.
Что прислать для изготовления этой детали
- Модель оборудования: стерилизатор ГК 100-3.
- Фото старого ТЭН: общий вид, изгиб, два вывода, все крепления. Сфотографируйте с линейкой или рулеткой вдоль трубки.
- Эскиз или обмер: габаритная длина по трубке, расстояние между осями креплений, вылет выводов.
- Уточнить, среда внутри аппарата (воздух, пар, жидкость) и её рабочая температура, если известна.
- Указать, установлен ТЭН в сухой камере или в контакте с водой/маслом. Это влияет на материал оболочки при заказе.
- Если есть, приложите чертёж с размерами или номер старой детали (заводской маркировки).
Порядок заказа
- Пришлите, что есть: фото или видео старого нагревателя, размеры, маркировку, чертёж или эскиз от руки. Напишите, где он работал, какие нужны характеристики и как будет работать новый.
- Старый нагреватель можно прислать как образец любым удобным способом.
- Посчитаем цену и срок. Срок зависит от модели, количества, расстояния до вас и загрузки производства. Если нужно срочно, сделаем быстрее за доплату.
- Изготовим и отправим.
Делаем от 1 штуки. Работаем с частными лицами и организациями. Если заказ выполнен неверно по нашей вине, заменим нагреватель. На изделия даём гарантию.
Если нужен не точно такой же
Делаем по образцу, фото, чертежу. По заказу меняем длину трубки, форму изгиба, тип крепления или выводов. Также подбираем материал оболочки под вашу рабочую среду.
Где применяют такие нагреватели
Такие нагреватели ставят в автоклавы и напольные паровые стерилизаторы для лабораторий и лечебно-профилактических учреждений. Нагреватель устанавливается в водогрейной камере или парогенераторе, расположенном под рабочей камерой у вертикальных моделей или сбоку у горизонтальных.
Вопросы
У меня напряжение 380 В. Вы сделаете такой же ТЭН на 380 В?
Да, сделаем. Пришлите фото старого ТЭН, укажите модель стерилизатора, напряжение и мощность, которая вам нужна.
Мне нужно крепление под другой диаметр отверстия. Это возможно?
Да, сделаем. Приложите точный размер отверстия или чертёж крепления вашего аппарата.
У меня длина трубки на 50 мм больше. Вы изготовите по моему размеру?
Да, сделаем. Пришлите обмер длины вашей детали или фото с рулеткой.
Среда в аппарате агрессивная, нужен другой материал трубки. Вы сделаете?
Да, сделаем. Укажите, какая именно среда (кислота, щёлочь, пар с добавками) и её температуру. Подберём материал оболочки под ваш заказ.
Заявка на расчёт
Доставка и оплата
Доставка по России и в Казахстан, стоимость считаем вместе с заказом. Оплата по счёту. Подробнее
