ТЭН-Миасс

Трубчатый ТЭН · повтор по образцу

ТЭНы испарителя/ воздухоохладителя холодильных систем. 220 В

220 В напряжение

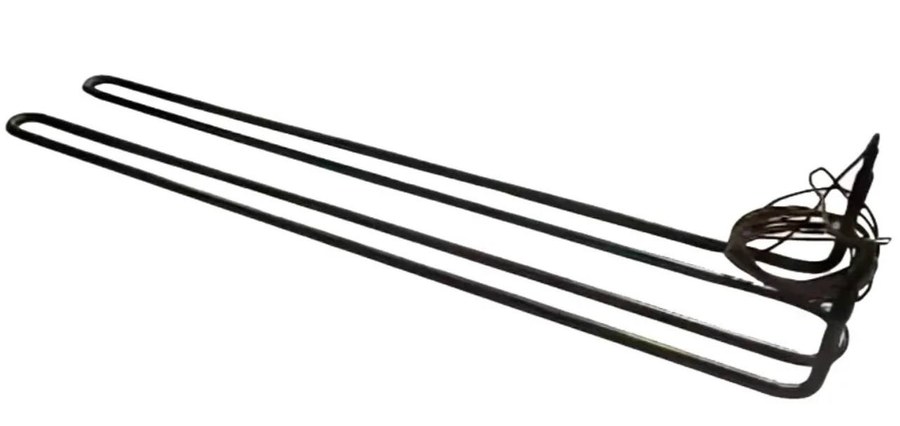

ТЭНы испарителя/ воздухоохладителя холодильных систем. 220 В, фото из каталога

Сделаем такой же или под ваши размеры

В названии товара нет размеров и мощности: снимем их со старого ТЭН, по фото или чертежу. Повторим точно или подгоним под вас:

Длинапо старому ТЭН, от 150 до 6300 мм
Диаметр трубкипо старому ТЭН, по ГОСТ от 6,5 до 20 мм
Мощностькак у старого ТЭН или под вашу задачу; при заданных размерах проверим нагрузку на оболочку
Напряжениев этом товаре 220 В; можно на 230 В или на 380 В, если у вас три фазы
Формапрямой, U, W, M, Г-образный или по эскизу
Креплениекак на старом ТЭН: штуцер с гайкой или фланец
Оболочкадля воздуха: чёрная сталь при умеренной температуре оболочки, нержавеющая или жаропрочная сталь при высокой

Как снять размеры со старого ТЭН и что указать в эскизе: длина и холодные зоны, что указать в чертеже, изготовление по образцу.

Сверьте размеры трубчатого ТЭНа 220 В с вашим по длине и оребрению

  • Снимите размеры: общая длина трубки, длина оребренной части (если ребра есть), расстояние между огибающими или центрами крепежных отверстий.
  • Посмотрите тип и расположение крепления: возможно, это фланец, прижимная гайка, резьба на конце трубки или проушина. Сравните количество и шаг отверстий на крепеже.
  • Определите форму: повторяет ли трубка вашу деталь (U-образная, W-образная, прямая, изогнутая под конкретный испаритель). Сверьте по контуру.
  • Посчитайте количество выводов (контактных штырей, клемм или гибких проводов) и их расположение относительно друг друга и относительно крепления.
  • Уточните электрические параметры: в названии указано 220 В. Сравните мощность старого ТЭНа (в ваттах) с тем, что вам нужно. Если мощность не нанесена, сообщите её нам.

Приложите фото старого ТЭНа испарителя с креплением и выводами для заказа

  • Фото старого ТЭНа с разных сторон (общий вид, крупно место крепления, выводы).
  • Размеры в миллиметрах: длина трубки, межцентровое расстояние, длина выводов, диаметр трубки.
  • Тип и шаг оребрения (если ребра есть): количество ребер на метр или расстояние между ними, высота ребра.
  • Напряжение и мощность, которые должны быть на новом нагревателе. Если мощность не указана на старой детали, скажите, для какого объема или модели аппарата она нужна.
  • Если ТЭН с фланцем: диаметр фланца, количество и диаметр отверстий под болты, расстояние между центрами отверстий.

Изменим крепление фланца или гайки ТЭНа воздухоохладителя по вашему образцу

Делаем по образцу, фото, чертежу. По заказу меняем крепление (тип фланца, гайки, проушины), длину трубки, расстояние между выводами, а также мощность при том же напряжении. Форму и шаг оребрения подгоняем под ваш испаритель или воздухоохладитель.

Где ставят трубчатые ТЭН

Такие нагреватели ставят в промышленных чиллерах и холодильных машинах, в клеевых ваннах, а также в холодильниках и морозильниках No Frost.

Вопросы

У меня другое напряжение, не 220 В. Вы сделаете такой ТЭН под 380 В?

Да, сделаем. Пришлите фото и размеры старого нагревателя, укажите нужное напряжение и мощность.

Можно изменить крепление, чтобы подошло к моему фланцу?

Да, изменим тип фланца, шаг или диаметр отверстий. Приложите к заказу чертеж или фото вашего крепежного узла.

Нужна другая длина трубки, чем на фото. Это возможно?

Да, сделаем нужную длину. Сообщите размер в миллиметрах и форму изгиба (прямой, U-образный и т.д.).

Мне нужен нагреватель для агрессивной среды (например, для аммиачного испарителя). Вы сделаете его из другого материала?

Да, сделаем из материала, подходящего под вашу среду. Укажите тип среды и желаемый материал трубки.

Заявка на расчёт

Оставьте телефон, e-mail или оба: ответим туда, где удобнее.

Доставка и оплата

Доставка по России и в Казахстан, стоимость считаем вместе с заказом. Оплата по счёту. Подробнее
