Трубчатый ТЭН · повтор по образцу

Нагревательный элемент (Heating element

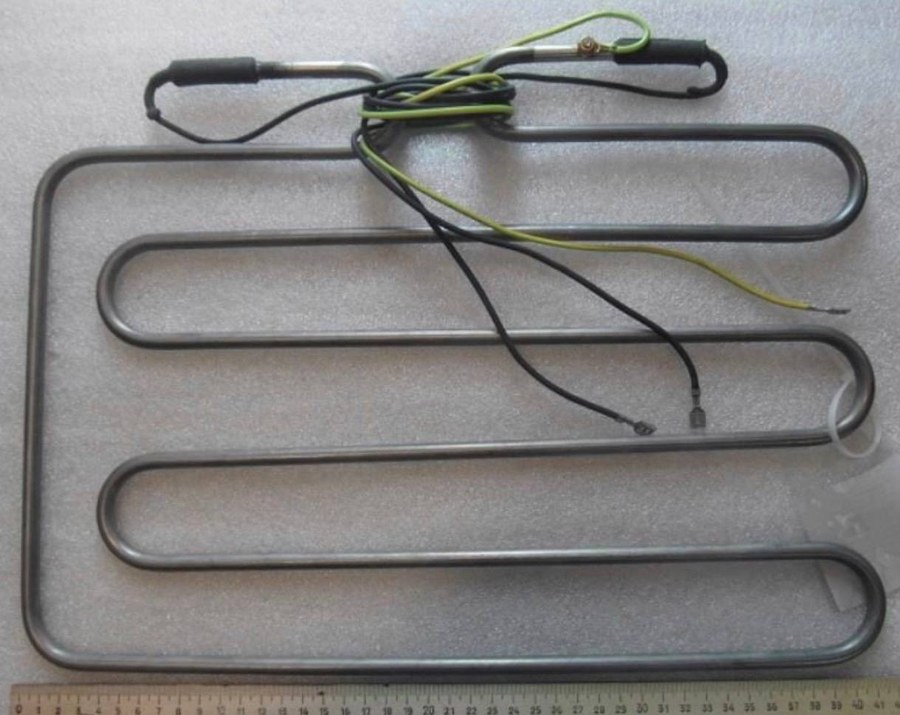

Нагревательный элемент (Heating element, фото из каталога

Сделаем такой же или под ваши размеры

В названии товара нет размеров и мощности: снимем их со старого ТЭН, по фото или чертежу. Повторим точно или подгоним под вас:

Длинапо старому ТЭН, от 150 до 6300 мм
Диаметр трубкипо старому ТЭН, по ГОСТ от 6,5 до 20 мм
Мощностькак у старого ТЭН или под вашу задачу; при заданных размерах проверим нагрузку на оболочку
Напряжениекак у старого ТЭН: 220, 230 или 380 В; низковольтные 12-48 В тоже делаем
Формапрямой, U, W, M, Г-образный или по эскизу
Креплениекак на старом ТЭН: штуцер с гайкой или фланец
Оболочкапо среде: чёрная сталь, нержавеющая AISI 304 или 12Х18Н10Т, медь

Как снять размеры со старого ТЭН и что указать в эскизе: длина и холодные зоны, что указать в чертеже, изготовление по образцу.

Сверьте со старой деталью

  • Форма и габариты. Сравните изгиб, диаметр трубки и расстояние между осями. Деталь должна повторять контур вашего образца.
  • Тип крепления. Проверьте наличие, расположение и размер отверстий под винт, шпильку или скобу. Если крепления нет, укажите способ фиксации в вашем узле.
  • Выводы (контакты). Посчитайте количество и убедитесь, что длина оголённого конца, резьба или форма клеммы совпадают с вашей деталью.
  • Длина по трубке. Измерьте развёрнутую длину (сумму прямых участков и дуг). Она дана в названии.
  • Мощность и напряжение. Эти цифры указаны в маркировке на корпусе или в названии. Сверьте их с вашими требованиями.

Что прислать для изготовления по вашему образцу

  • Фото старой детали с торца, сбоку и места крепления (линейка рядом).
  • Фото шильдика или маркировки, если она сохранилась.
  • Чертеж или эскиз с размерами (длина, шаг изгиба, диаметр трубки, вылет контактов).
  • Указать напряжение и мощность, если их нет на детали.
  • Тип среды, в которой будет работать нагреватель (вода, масло, воздух, агрессивная жидкость).

Если нужен не точно такой же

Мы делаем по вашему образцу, фото или чертежу. По заказу меняем длину трубки, геометрию изгиба, тип и расположение креплений, а также длину и форму выводов. Под вашу задачу корректируем мощность и напряжение.

Где применяют такие нагреватели

Такие нагреватели ставят в накопительных водонагревателях (бойлерах), проточных водонагревателях и стиральных машинах. В бойлере элемент устанавливается в бак через боковой или нижний фланец. В проточном водонагревателе он находится в небольшой цилиндрической камере нагрева внутри корпуса. В стиральной машине элемент закреплён снизу бака через резиновую манжету.

Вопросы

Подойдёт ли этот нагреватель на другое напряжение?

Да, сделаем с нужным напряжением. Пришлите старое и желаемое напряжение, а также мощность, которую хотите получить.

Можно ли изменить крепление, чтобы он встал на мой узел?

Да, сделаем под ваше крепление. Приложите фото или чертёж посадочного места с размерами.

У меня агрессивная среда, нужен другой материал трубки?

Да, сделаем из материала, стойкого к вашей среде. Укажите состав среды и рабочую температуру.

Можно ли сделать другую длину, если старый не лезет в корпус?

Да, сделаем нужную длину. Пришлите максимально допустимый габарит по месту установки и вашу старую деталь для сверки формы.

Заявка на расчёт

Оставьте телефон, e-mail или оба: ответим туда, где удобнее.

Доставка и оплата

Доставка по России и в Казахстан, стоимость считаем вместе с заказом. Оплата по счёту. Подробнее

Заказать
