ТЭН-Миасс

Трубчатый ТЭН · вода · повтор по образцу

ТЭН 68.18.17.011 (2,5кВт, н/сталь, вода) для ДЭ-10, ДЭ-25 СПб

2,5 кВт мощность

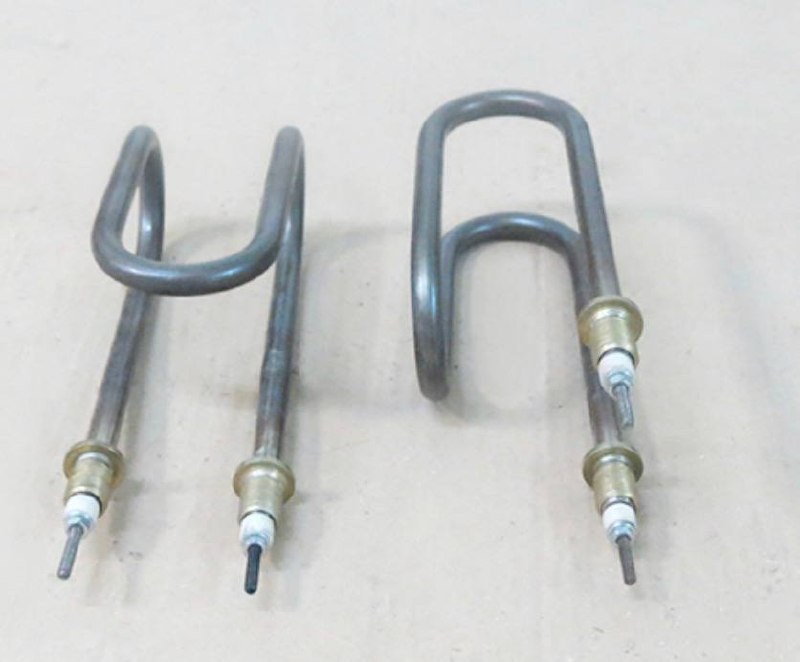

ТЭН 68.18.17.011 (2,5кВт, н/сталь, вода) для ДЭ-10, ДЭ-25 СПб, фото из каталога

Сделаем такой же или под ваши размеры

В названии товара нет размеров и мощности: снимем их со старого ТЭН, по фото или чертежу. Повторим точно или подгоним под вас:

Длинапо старому ТЭН, от 150 до 6300 мм
Диаметр трубкипо старому ТЭН, по ГОСТ от 6,5 до 20 мм
Мощностьв этом товаре 2,5 кВт; можно меньше или больше, примерно от 1,5 кВт до 3,5 кВт, если удельная нагрузка остаётся в норме
Напряжениекак у старого ТЭН: 220, 230 или 380 В; низковольтные 12-48 В тоже делаем
Формапрямой, U, W, M, Г-образный или по эскизу
Креплениекак на старом ТЭН: штуцер с гайкой или фланец
Оболочкадля воды: медь, нержавеющая AISI 304 или 12Х18Н10Т; для жёсткой или солёной воды AISI 316 или титан

Как снять размеры со старого ТЭН и что указать в эскизе: длина и холодные зоны, что указать в чертеже, изготовление по образцу.

Сверка по образцу: форма, крепление, нагрузка

  • Форма и габариты. Сравните изгиб и общую длину вашей детали с этим ТЭН. Любое расхождение в геометрии означает, что потребуется другой тип.
  • Крепление и выводы. Уточните тип и расположение крепежного фланца или резьбы, а также направление и длину контактных стержней.
  • Напряжение и мощность. В названии указано 2,5 кВт. Убедитесь, что ваша старая деталь также рассчитана на это значение.
  • Материал оболочки и среда. Этот ТЭН выполнен из нержавеющей стали для воды. Проверьте, что ваша среда эксплуатации совпадает.
  • Маркировка. Сверьте буквенно-цифровой код 68.18.17.011 на бирке старой детали. Он должен полностью совпадать.

Данные для запуска в работу: что прислать

  • Фото старого ТЭН целиком и крупным планом маркировки (если читается).
  • Фото места установки: узел крепления к корпусу ДЭ-10 или ДЭ-25 и подходящие к нему трубки.
  • Модель аппарата: ДЭ-10 или ДЭ-25, для которых предназначен этот нагреватель.
  • Если маркировка стерта, сделайте замеры: общая длина по осям, длина прямой части, диаметр трубки, расстояние между осями выводов.
  • Укажите, требуется ли комплектация с прокладкой или без нее.

Возможные изменения под заказ

Делаем по образцу, фото, чертежу. По заказу меняем длину трубки, шаг изгиба или расположение контактных стержней, а также мощность и материал оболочки под другую среду. Для изменения потребуется прислать эскиз или старую деталь с пометкой желаемых параметров.

Где применяют такие нагреватели

Такие нагреватели ставят в накопительных водонагревателях, проточных водонагревателях и стиральных машинах. В накопительном водонагревателе элемент расположен в баке, крепится через фланец или резьбовую втулку. В проточном водонагревателе он находится в небольшой цилиндрической камере нагрева внутри корпуса. В стиральной машине нагреватель закреплён снизу бака через резиновую манжету.

Как оформить заказ

  1. Пришлите, что есть: фото или видео старого нагревателя, размеры, маркировку, чертёж или эскиз от руки. Напишите, где он работал, какие нужны характеристики и как будет работать новый.
  2. Старый нагреватель можно прислать как образец любым удобным способом.
  3. Посчитаем цену и срок. Срок зависит от модели, количества, расстояния до вас и загрузки производства. Если нужно срочно, сделаем быстрее за доплату.
  4. Изготовим и отправим.

Делаем от 1 штуки. Работаем с частными лицами и организациями. Если заказ выполнен неверно по нашей вине, заменим нагреватель. На изделия даём гарантию.

Вопросы

Этот ТЭН подойдет для другого напряжения, например 380 В?

Да, сделаем. Пришлите текущий образец или чертеж с указанием нужного напряжения и мощности.

Мне нужно крепление под другой фланец, не из ДЭ-10. Вы можете изменить?

Да, сделаем по вашему чертежу или посадочному месту. Приложите фото узла крепления с размерами.

Можно увеличить длину или изменить изгиб, чтобы ТЭН доставал до другого уровня воды?

Да, сделаем по вашему эскизу. Пришлите фото места установки с желаемой конфигурацией.

Мне нужен такой же ТЭН, но из углеродистой стали для масла. Это возможно?

Да, сделаем. Пришлите образец и укажите рабочую среду, для которой нужен нагреватель.

Заявка на расчёт

Оставьте телефон, e-mail или оба: ответим туда, где удобнее.

Доставка и оплата

Доставка по России и в Казахстан, стоимость считаем вместе с заказом. Оплата по счёту. Подробнее

Где делаем

Собственный участок и контрактное производство. На видео гибка трубки, резка заготовок и партия из 500 трубчатых нагревателей: гибка на трубогибочном станке, контактная сварка креплений, упаковка.
