Трубчатый ТЭН · повтор по образцу

Воздушные ТЭНы для расстоечного шкафа

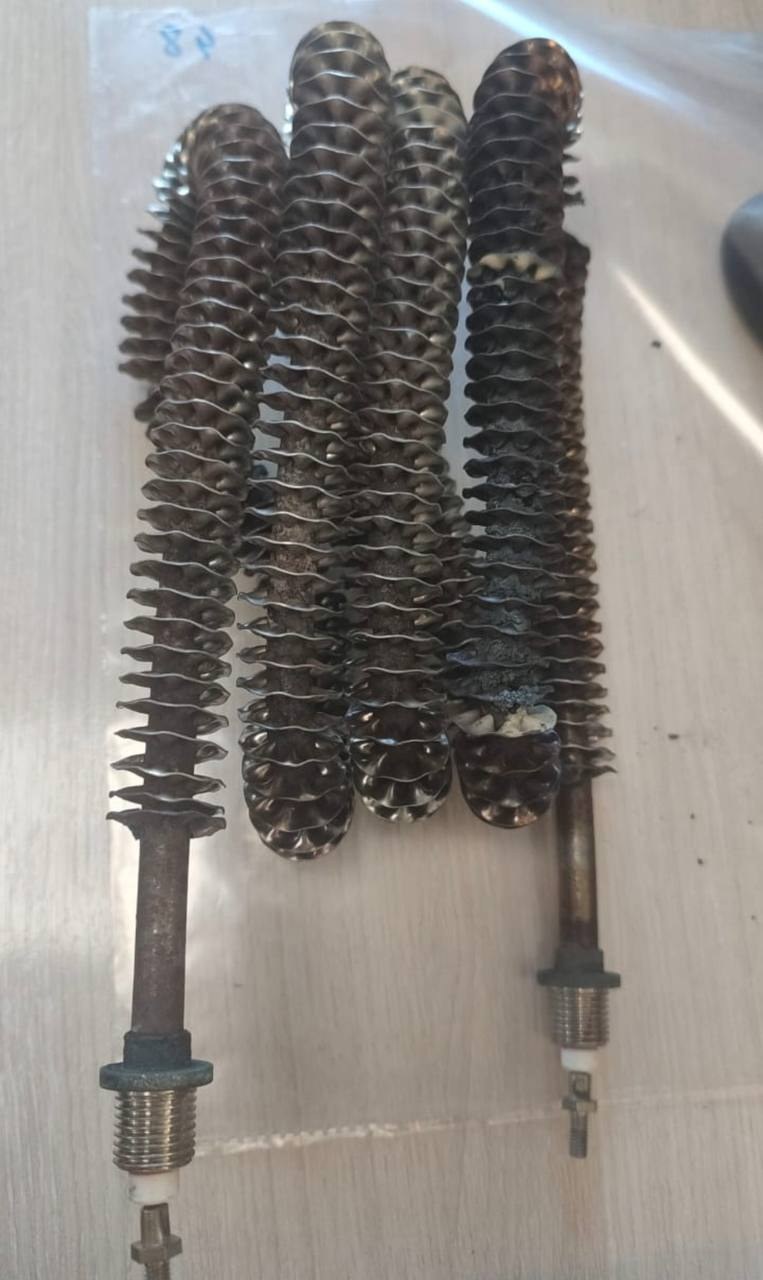

Воздушные ТЭНы для расстоечного шкафа, фото из каталога

Сделаем такой же или под ваши размеры

В названии товара нет размеров и мощности: снимем их со старого ТЭН, по фото или чертежу. Повторим точно или подгоним под вас:

Длинапо старому ТЭН, от 150 до 6300 мм
Диаметр трубкипо старому ТЭН, по ГОСТ от 6,5 до 20 мм
Мощностькак у старого ТЭН или под вашу задачу; при заданных размерах проверим нагрузку на оболочку
Напряжениекак у старого ТЭН: 220, 230 или 380 В; низковольтные 12-48 В тоже делаем
Формапрямой, U, W, M, Г-образный или по эскизу
Креплениекак на старом ТЭН: штуцер с гайкой или фланец
Оболочкапо среде: чёрная сталь, нержавеющая AISI 304 или 12Х18Н10Т, медь

Как снять размеры со старого ТЭН и что указать в эскизе: длина и холодные зоны, что указать в чертеже, изготовление по образцу.

Сверьте длину трубки и активной зоны ТЭНа для расстоечного шкафа

  • Сравните общую длину трубки (от края до края) и длину активной зоны (участок с нагревом) с вашей старой деталью.
  • Проверьте форму: уточните, повторяет ли новый ТЭН контур старого (прямой, П-образный, с изгибом под конкретную камеру).
  • Сверьте тип крепления: есть ли на корпусе резьбовой штуцер, прижимная пластина или свободный вывод без фиксации.
  • Убедитесь, что контактные выводы (штыри, винты, клеммы) совпадают по расположению и сечению под вашу схему подключения.
  • Мощность и напряжение: найдите маркировку на старом ТЭНе или в паспорте шкафа, сравните с характеристиками в карточке товара.

Пришлите фото старого нагревателя с линейкой вдоль и с торца

  • Фото старого ТЭНа с линейкой или рулеткой вдоль трубки (общий вид и с торца).
  • Чёткий снимок крепёжного узла и контактной группы (как подключали провода, есть ли резьба, гайка, проушина).
  • Замеры: общая длина, длина активной зоны (если видно по окалине или по паспорту), диаметр трубки, межосевое расстояние для изогнутых форм.
  • Маркировку с корпуса или шильдика оборудования (например, модель расстоечного шкафа, если есть).
  • Условия эксплуатации: температура в камере, наличие пара, конденсата, агрессивных сред (если это влияет на материал оболочки).

Изменим активную зону или мощность под ваш воздушный ТЭН

Делаем по образцу, фото, чертежу. По заказу меняем длину активной зоны, мощность под вашу сеть, тип выводов (штырь, винт, клемма под наконечник) и материал оболочки (нержавейка, углеродистая сталь) под среду в шкафу. Также можем скорректировать форму крепления, если штатное место посадки отличается от стандарта.

Куда ставят Нагреватель для расстоечного шкафа

Такие нагреватели ставят в ротационные пекарские шкафы, где ТЭНы в камере обеспечивают сухой нагрев для конвекции и комбинированный режим с периодическим впрыском воды для пара. Также они используются в духовых шкафах, где открытые трубчатые ТЭНы размещаются на задних или боковых стенках камеры сверху и снизу.

Вопросы

Подойдёт ли этот ТЭН, если в моём шкафу напряжение 380 В, а в карточке указано 220 В?

Да, сделаем под ваше напряжение. Для заказа пришлите фото старого и укажите требуемое напряжение.

Можно ли изменить длину выводов, чтобы подключить к другой клеммной колодке?

Да, меняем длину и тип выводов (штырь, винт, клемма) по вашему образцу или эскизу.

У меня старый ТЭН с резьбовым креплением, а в карточке без резьбы. Вы сделаете с резьбой?

Да, добавим резьбовой штуцер или иную фиксацию по присланному фото крепления.

Нужен ТЭН для шкафа с постоянной высокой влажностью. Старый был из чёрной стали и прогорел. Сделаете из нержавейки?

Да, закажем из нержавеющей стали. Приложите фото старого и укажите среду (пар, конденсат, кислотные испарения).
