Трубчатый ТЭН · вода · повтор по образцу

ТЭН для котла ЭВАН (10кВт/380В) L 450мм диаметр трубки 8-9мм (3 витка) G 1/2

10 кВт мощность
380 В напряжение
450 мм длина
G1/2 штуцер
14,4 Ом сопротивление в работе

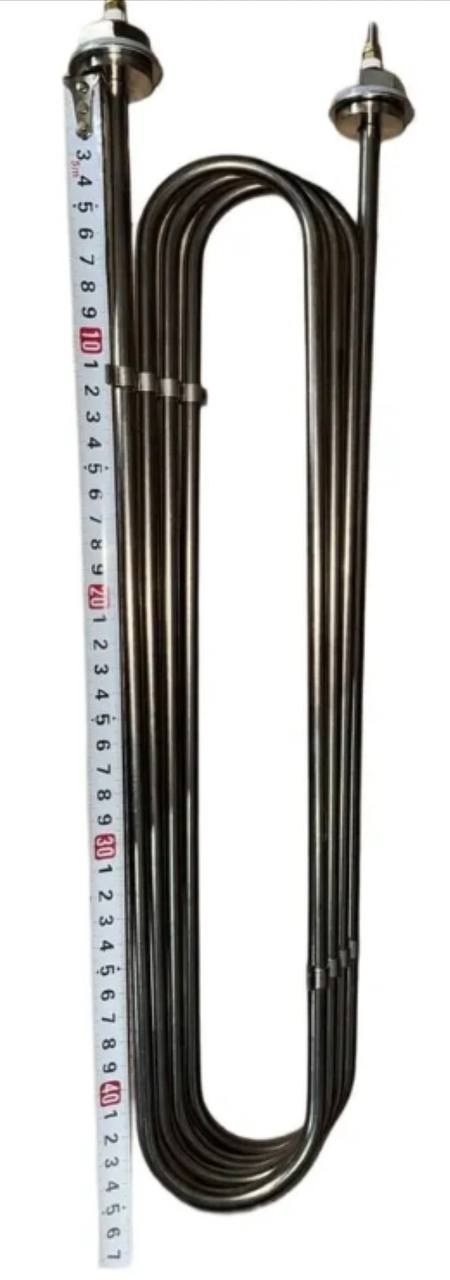

ТЭН для котла ЭВАН (10кВт/380В) L 450мм диаметр трубки 8-9мм (3 витка) G 1/2, фото из каталога

Сделаем такой же или под ваши размеры

Это изделие делаем на заказ: точь-в-точь по старому ТЭН или с изменениями. Что известно из названия и что можно поменять:

Длинав этом товаре 450 мм; короче или длиннее под ваш размер, мощность пересчитаем
Диаметр трубкипо старому ТЭН, по ГОСТ от 6,5 до 20 мм
Мощностьв этом товаре 10 кВт; можно меньше или больше, примерно от 6 кВт до 14 кВт, если удельная нагрузка остаётся в норме
Напряжениев этом товаре 380 В; можно на 400 В или на 220 В, сопротивление спирали пересчитаем
Формапрямой, U, W, M, Г-образный или по эскизу
Штуцерв этом товаре G1/2; можно G1 или фланец
Оболочкадля воды: медь, нержавеющая AISI 304 или 12Х18Н10Т; для жёсткой или солёной воды AISI 316 или титан

Как снять размеры со старого ТЭН и что указать в эскизе: длина и холодные зоны, что указать в чертеже, изготовление по образцу.

Как сверить со своим

  • Сравните расположение трёх витков. Форма греющей части должна совпадать с вашей старой деталью.
  • Проверьте крепление: резьба G 1/2, как указано в названии.
  • Уточните длину трубки 450 мм и её диаметр 8 9 мм.
  • Сопоставьте мощность (10 кВт) и напряжение (380 В). Если ваша деталь работала от других параметров, это другой товар.
  • Посчитайте сопротивление на корпусе старого ТЭН. Если оно близко к 14,4 Ом, электрические характеристики совпадают.

Что прислать именно для этого товара

  • Модель котла ЭВАН, для которого нужен ТЭН.
  • Фото старого ТЭН с линейкой или рулеткой вдоль трубки, чтобы видеть общую длину и шаг витков.
  • Фото места подключения: как выглядят контакты и куда вкручивается резьба G 1/2.
  • Уточните, на какой стороне выходят выводы (с одной или с двух сторон) и как они расположены относительно витков.
  • Если на старом ТЭН есть маркировка, сфотографируйте её.
  • Сообщите, в какой среде работает нагреватель (вода, масло, антифриз).

Если нужен не точно такой же

Мы делаем по образцу, фото, чертежу. По заказу меняем длину, мощность, напряжение, количество витков, диаметр трубки, материал оболочки и тип крепления под вашу задачу.

В каком оборудовании стоят такие нагреватели

Такие нагреватели ставят в блок ТЭН для твердотопливного котла, где врезной резьбовой блок устанавливается в штатную бобышку котла или в обвязку. Также нагреватели применяются в котле отопления пассажирского вагона, располагаясь в водогрейном котле котельного отделения.

Как заказать

  1. Пришлите, что есть: фото или видео старого нагревателя, размеры, маркировку, чертёж или эскиз от руки. Напишите, где он работал, какие нужны характеристики и как будет работать новый.
  2. Старый нагреватель можно прислать как образец любым удобным способом.
  3. Посчитаем цену и срок. Срок зависит от модели, количества, расстояния до вас и загрузки производства. Если нужно срочно, сделаем быстрее за доплату.
  4. Изготовим и отправим.

Делаем от 1 штуки. Работаем с частными лицами и организациями. Если заказ выполнен неверно по нашей вине, заменим нагреватель. На изделия даём гарантию.

Вопросы

Можно ли сделать такой ТЭН на 220 В?

Да, сделаем. Пришлите нужную мощность для этого напряжения и фото старой детали.

Подойдёт ли он, если у моего котла другое крепление, не G 1/2?

Нет, это крепление только G 1/2. Если нужно другое, сделаем по заказу. Пришлите образец вашей резьбы или чертёж.

А если длина трубки 450 мм мне не подходит?

По заказу меняем длину. Сообщите точный размер от края до края и пришлите фото старого ТЭН с линейкой.

Можно ли сделать такой из материала для работы в агрессивной среде?

Да, сделаем из подходящего материала. Уточните состав среды и приложите фото старой детали.
