Трубчатый ТЭН · повтор по образцу

Тэны для промышленной орешницы

Тэны для промышленной орешницы, фото из каталога

Сделаем такой же или под ваши размеры

В названии товара нет размеров и мощности: снимем их со старого ТЭН, по фото или чертежу. Повторим точно или подгоним под вас:

Длинапо старому ТЭН, от 150 до 6300 мм
Диаметр трубкипо старому ТЭН, по ГОСТ от 6,5 до 20 мм
Мощностькак у старого ТЭН или под вашу задачу; при заданных размерах проверим нагрузку на оболочку
Напряжениекак у старого ТЭН: 220, 230 или 380 В; низковольтные 12-48 В тоже делаем
Формапрямой, U, W, M, Г-образный или по эскизу
Креплениекак на старом ТЭН: штуцер с гайкой или фланец
Оболочкапо среде: чёрная сталь, нержавеющая AISI 304 или 12Х18Н10Т, медь

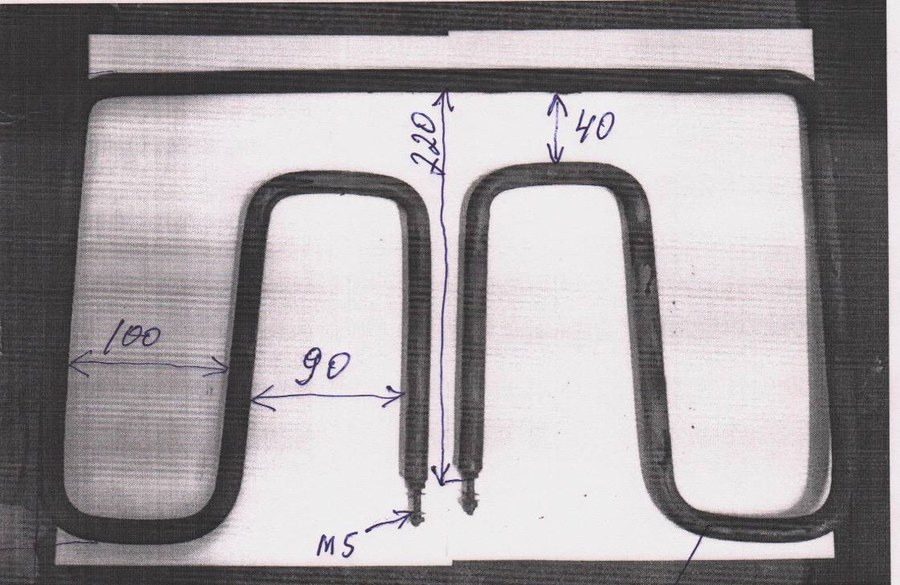

Как снять размеры со старого ТЭН и что указать в эскизе: длина и холодные зоны, что указать в чертеже, изготовление по образцу.

Проверка формы и изгиба ТЭН для промышленной орешницы

  • Форма и изгиб: совпадает ли конфигурация трубки с вашей старой деталью. ТЭН для орешницы часто повторяет контур нагреваемой поверхности.
  • Крепление и выводы: посмотрите на способ фиксации (резьба, прижимная планка, отверстия под болты) и расположение контактных стержней (с одной стороны или с двух).
  • Длина и диаметр трубки: измерьте общую длину по центру трубки и наружный диаметр (обычно 8 - 12 мм). Они должны совпадать с параметрами в названии товара.
  • Мощность и напряжение: данные указаны в маркировке на корпусе или в паспорте старого ТЭН. Сверьте с характеристиками в карточке товара.
  • Наличие оребрения или гладкая трубка: если старая деталь с ребрами, новая должна быть такой же. У гладкого ТЭН ребер нет.

Пришлите фото старого нагревателя орешницы для сверки

  • Фото старого ТЭН с разных сторон, чтобы была видна форма и места крепления.
  • Чертеж или эскиз с размерами (общая длина, расстояние между крепежными элементами, вылет выводов).
  • Маркировку на корпусе или бирку с указанием напряжения и мощности.
  • Фото места установки в орешнице, особенно узлов крепления и подводки проводов.
  • Тип и модель оборудования (например, «орешница промышленная МП-1») - если есть на шильдике.

Изготовим ТЭН под вашу мощность и напряжение орешницы

Мы делаем по образцу, фото, чертежу. По заказу меняем длину трубки, напряжение, мощность, тип крепления или материал оболочки под вашу среду. Изменяем шаг и количество ребер, если это требуется для другой температуры или плотности нагрева.

ТЭН для промышленной орешницы: в каком оборудовании

Такие нагреватели ставят в оборудование для жарки и выпечки, например в духовые шкафы и мини-печи, где они располагаются в верхней и нижней части камеры. Также они используются в аэрогрилях, где кольцевой элемент устанавливается вокруг вентилятора в крышке. В хлебопечках нагреватель размещается вокруг или под съёмным ведром для выпечки.

Вопросы

ТЭН рассчитан на 220 В, а у меня сеть 380 В. Сделаете такое же напряжение?

Да, сделаем. Пришлите фото старого ТЭН, его мощность и маркировку, а также укажите нужное напряжение в заказе.

У меня другое крепление - не резьба, а прижимная скоба. Вы можете выполнить такой вариант?

Да, сделаем. Приложите к заказу фото крепежного узла и эскиз с размерами посадочных отверстий.

Мне нужна такая же длина, но оболочка из нержавейки, а не из черной стали. Это возможно?

Да, сделаем. Укажите в комментарии к заказу требуемый материал и приложите фото или чертеж старого ТЭН.

А если мне нужно короче на несколько сантиметров и без ребер?

Да, сделаем. По заказу меняем длину и конструкцию. Пришлите фото старой детали, желаемые размеры и условия работы, чтобы подобрать нужную мощность.

Заявка на расчёт

Оставьте телефон, e-mail или оба: ответим туда, где удобнее.

Доставка и оплата

Доставка по России и в Казахстан, стоимость считаем вместе с заказом. Оплата по счёту. Подробнее
