ТЭН-Миасс

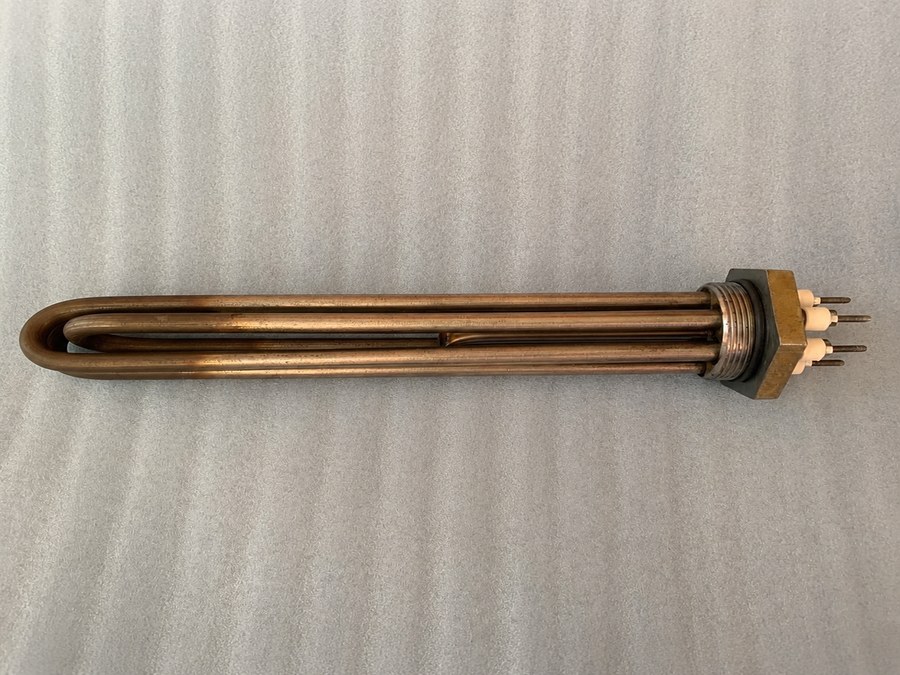

Блок ТЭНБ G2" 7,5 кВт, нерж.ст., 220/380 фланец G2 + трубка, L=33см, фото из каталога

Блок ТЭН · G2 · 7,5 кВт

Блок ТЭНБ G2" 7,5 кВт, нерж.ст., 220/380 фланец G2 + трубка, L=33см

123G2 · вид сверху
7,5 кВт мощность
G2 присоединение

Блок как у вас или с другим составом

В названии товара нет размеров и мощности: снимем их со старого ТЭН, по фото или чертежу. Повторим точно или подгоним под вас:

Составчисло ТЭН подбираем под нужную мощность блока
Мощностьв этом товаре 7,5 кВт; можно меньше или больше, примерно от 4,5 кВт до 10,5 кВт, если удельная нагрузка остаётся в норме
Напряжениекак у старого ТЭН: 220, 230 или 380 В; низковольтные 12-48 В тоже делаем
Схемана 380 В подключаем звездой или треугольником
Фланец и резьбав этом товаре G2; фланец из стали 20 или нержавеющий; резьба G1-G2 1/2 или фланец под ваш бак
Трубкинержавеющая AISI 304, 316 или 12Х18Н10Т; для кислот покрытие фторопластом

Как снять размеры со старого ТЭН и что указать в эскизе: длина и холодные зоны, что указать в чертеже, изготовление по образцу.

Как сверить со своим: параметры для замены

  • Сравните тип блока: ваша старая деталь должна быть блоком ТЭНБ G2" с фланцем G2 и трубкой, без рёбер.
  • Проверьте резьбовое крепление: фланец G2" должен совпадать с посадочным местом.
  • Убедитесь, что длина обогреваемой части (без фланца и выводов) равна 33 см.
  • Сверьте мощность: на старой детали должно быть указано 7,5 кВт (или 7,5 кВт для 220 В, или 7,5 кВт для 380 В).
  • Посмотрите на материал трубки: у этого товара нержавеющая сталь. Ваша старая деталь должна быть из того же материала или подходить для той же среды.

Что прислать для точного изготовления

  • Фото старого блока ТЭНБ G2" с торца, чтобы мы видели расположение шпилек, трубки и фланца.
  • Фото фланца G2" с уплотнителем и ответной части оборудования (если есть).
  • Размеры длины обогреваемой части и общей длины в сборе по вашему образцу.
  • Напряжение и схему подключения (220 В или 380 В, звезда/треугольник), если отличается от стандарта.
  • Если блок устанавливался в конкретную модель оборудования, укажите её название и производителя.

Если нужен не точно такой же

Мы делаем по образцу, фото или чертежу. По заказу меняем длину, мощность, напряжение, материал трубки и тип фланца. Например, можем уменьшить или увеличить длину, изменить мощность под вашу сеть, или поставить фланец другого размера. Для этого пришлите фото старой детали и напишите, какой параметр требуется изменить.

Где применяют такие нагреватели

Такие нагреватели ставят в промышленных электрокотлах отопления, где блок трубчатых электронагревателей размещается в герметичной оболочке внутри корпуса котла. Также нагреватели используются в промышленных электроводонагревателях и ТЭНБ-блоках для технологических жидкостей, где блок ТЭН вкручивается в бак или котёл через резьбовой фланец. Кроме того, нагреватели устанавливаются в промышленных электропарогенераторах как погружной блок ТЭН в рубашке из нержавеющей стали внутри парового котла.

Вопросы

У меня оборудование на 380 В, а этот блок указан как 220/380. Он подойдёт?

Да, подойдёт. Блок рассчитан на оба напряжения, схему подключения уточните при заказе.

Мне нужна длина не 33 см, а 40 см. Вы сделаете?

Да, сделаем по вашему образцу или чертежу. Пришлите фото старой детали и укажите нужную длину.

У меня среда агрессивная, нужен не нержавейка, а другой материал. Это возможно?

Да, по заказу меняем материал трубки. Пришлите фото и опишите среду (кислота, щёлочь, температура).

У меня фланец не G2", а другой диаметр. Вы можете переделать крепление?

Да, сделаем под ваш фланец. Пришлите фото и размеры вашего фланца или ответной части.

Заявка на расчёт

Оставьте телефон, e-mail или оба: ответим туда, где удобнее.

Доставка и оплата

Доставка по России и в Казахстан, стоимость считаем вместе с заказом. Оплата по счёту. Подробнее

Заказать
