Блок как у вас или с другим составом
В названии товара нет размеров и мощности: снимем их со старого ТЭН, по фото или чертежу. Повторим точно или подгоним под вас:
| Состав | число ТЭН подбираем под нужную мощность блока |
|---|---|
| Мощность | в этом товаре 6 кВт; можно меньше или больше, примерно от 3,6 кВт до 8,4 кВт, если удельная нагрузка остаётся в норме |
| Напряжение | как у старого ТЭН: 220, 230 или 380 В; низковольтные 12-48 В тоже делаем |
| Схема | на 380 В подключаем звездой или треугольником |
| Фланец и резьба | в этом товаре G2; фланец из стали 20 или нержавеющий; резьба G1-G2 1/2 или фланец под ваш бак |
| Трубки | нержавеющая AISI 304, 316 или 12Х18Н10Т; для кислот покрытие фторопластом |
Как снять размеры со старого ТЭН и что указать в эскизе: длина и холодные зоны, что указать в чертеже, изготовление по образцу.

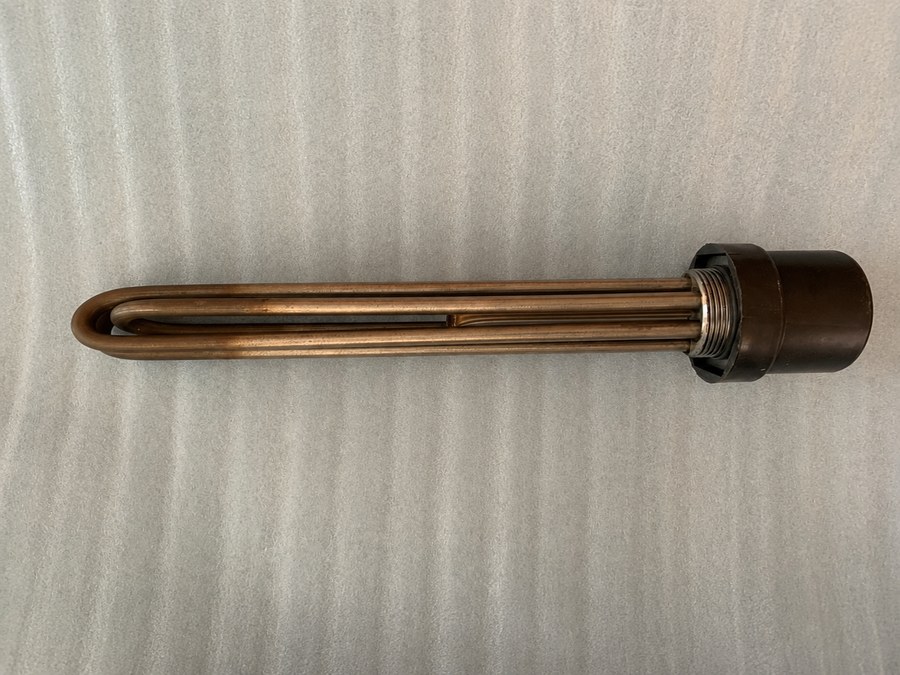

Сверьте маркировку «G2, нерж.ст.» с вашим блоком ТЭН
- Сравните тип блока: указан «Блок ТЭНБ G2", нерж.ст.». Убедитесь, что на вашей детали такое же обозначение и материал корпуса (нержавеющая сталь).
- Проверьте крепление: фланец G2 (резьбовое соединение 2 дюйма). Сверьте диаметр и шаг резьбы на старом блоке.
- Посмотрите длину трубки: L=33 см. Измерьте расстояние от плоскости фланца до конца трубки на вашей детали.
- Уточните мощность: 6,0 кВт. Если на старом блоке указана другая мощность (например, 5 кВт), этот блок не подойдет без пересчета параметров оборудования.
- Проверьте количество и расположение выводов (для 220/380 В). На вашей детали должна быть такая же схема подключения (количество клемм, конфигурация).
Пришлите фото фланца G2 и трубок длиной 33 см для изготовления
- Фото старого блока с двух сторон (вид на фланец и трубки).
- Четкий чертеж с указанием развернутой длины трубок, расстояния между осями, размерами и шагом резьбы фланца.
- Надпись на корпусе старого нагревателя (мощность, напряжение, тип, дата выпуска).
- Если есть паспорт или наклейка на оборудовании, где установлен блок, сфотографируйте её.
- Уточните количество фаз вашей сети (220 В или 380 В). Для разных схем подключения меняется количество выводов.
- Сообщите, нужна ли дополнительная трубка для датчика (указана в названии). Если есть старая - приложите её фото с размерами.
Изменим длину трубки 33 см или мощность 6,0 кВт под ваш заказ
Делаем по образцу, фото, чертежу. По заказу меняем длину трубки, мощность, материал корпуса, тип фланца или схему выводов под вашу сеть. Для этого пришлите фото старой детали и укажите требуемые изменения в заявке.
Где ставят блоки ТЭН
Такие нагреватели ставят в промышленных электрокотлах отопления, бытовых и коммерческих электрокотлах, а также в промышленных электроводонагревателях для технологических жидкостей. В каждом из этих устройств нагреватель вкручивается в бак или корпус через резьбовой фланец.
Вопросы
У меня 380 В, а вы указали 220/380. Сделаете только для 380 В?
Да, сделаем. Пришлите фото старого блока и укажите в заказе «только 380 В».
Фланец у старой детали не G2, а G2 1/2. Вы можете сделать под мой фланец?
Да, сделаем с другим фланцем. Приложите его фото с размерами резьбы.
Длина трубки нужна 40 см, а у вас 33. Вырежете по моему размеру?
Да, сделаем любую длину. Укажите нужный размер в заказе и пришлите чертеж.
Среда у меня не вода, а масло. Сделаете из другого материала?
Да, сделаем. В заказе напишите тип среды, мы подберем материал корпуса.
Заявка на расчёт
Доставка и оплата
Доставка по России и в Казахстан, стоимость считаем вместе с заказом. Оплата по счёту. Подробнее
