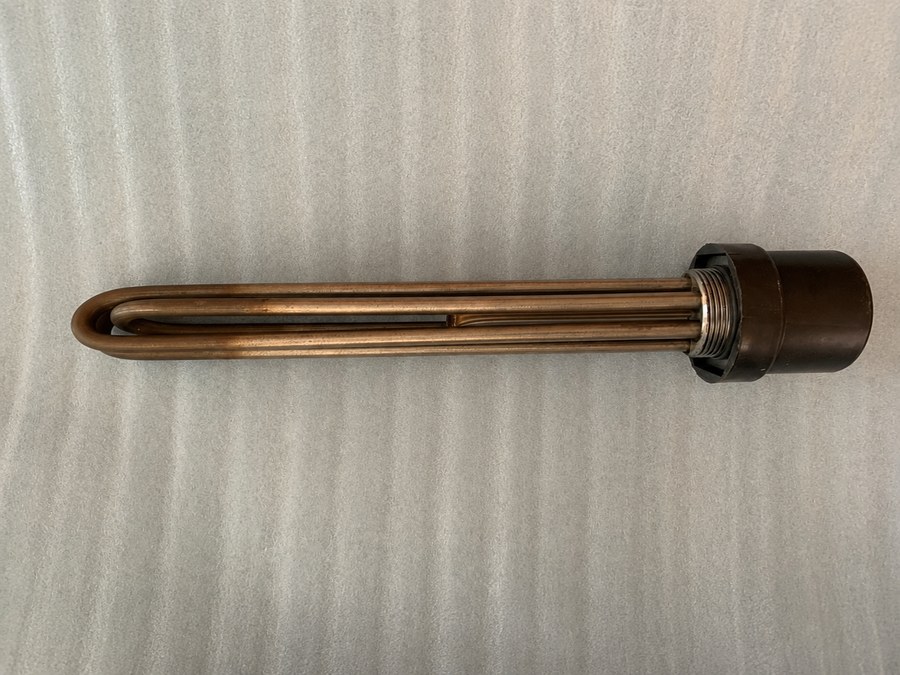

Блок ТЭНБ G2" 18 кВт, нерж.ст., 220/380 фланец G2 + трубка, L=60см, фото из каталога

Блок ТЭН · G2 · 18 кВт

Блок ТЭНБ G2" 18 кВт, нерж.ст., 220/380 фланец G2 + трубка, L=60см

123G2 · вид сверху
18 кВт мощность
G2 присоединение

Блок как у вас или с другим составом

В названии товара нет размеров и мощности: снимем их со старого ТЭН, по фото или чертежу. Повторим точно или подгоним под вас:

Составчисло ТЭН подбираем под нужную мощность блока
Мощностьв этом товаре 18 кВт; можно меньше или больше, примерно от 10,8 кВт до 25,2 кВт, если удельная нагрузка остаётся в норме
Напряжениекак у старого ТЭН: 220, 230 или 380 В; низковольтные 12-48 В тоже делаем
Схемана 380 В подключаем звездой или треугольником
Фланец и резьбав этом товаре G2; фланец из стали 20 или нержавеющий; резьба G1-G2 1/2 или фланец под ваш бак
Трубкинержавеющая AISI 304, 316 или 12Х18Н10Т; для кислот покрытие фторопластом

Как снять размеры со старого ТЭН и что указать в эскизе: длина и холодные зоны, что указать в чертеже, изготовление по образцу.

Как проверить соответствие вашей детали

  • Мощность блока должна быть 18 кВт. Сверьте маркировку на старой детали или рассчитайте по току и напряжению.
  • Присоединительный фланец: резьба G2 (дюймовый стандарт). Сравните наружный диаметр и шаг резьбы.
  • Длина трубки (L) = 60 см. Измерьте расстояние от фланца до противоположного конца.
  • Напряжение: 220 В для однофазного или 380 В для трехфазного включения. Уточните схему подключения вашего оборудования.
  • Материал оболочки - нержавеющая сталь. Проверьте магнитные свойства старой детали (нержавейка не магнитится).

Что прислать для изготовления этого блока

  • Фото старого блока с двух сторон (вид на фланец и общий вид) на фоне линейки.
  • Четкий снимок маркировки на фланце или корпусе, если она сохранилась.
  • Замер длины трубки (L) от фланца до торца с точностью до 1 мм.
  • Укажите напряжение питания вашего станка (220 или 380 В) и количество фаз.
  • Для точного повторения фланца приложите его контурный отпечаток на бумаге или эскиз с размерами.

Что можно изменить под вашу задачу

Делаем по образцу, фото или чертежу. По заказу меняем длину трубки, мощность (пересчет по согласованию), материал оболочки, тип фланца или его расположение. Для изменений пришлите эскиз с новыми размерами или фотографию посадочного места.

Где применяют такие нагреватели

Такие нагреватели ставят в промышленных электрокотлах отопления, промышленных электропарогенераторах и блочно-модульных электрокотельных контейнерного типа. В каждом из этих устройств блок ТЭН в герметичной оболочке из нержавеющей стали монтируется внутри корпуса или бака через резьбовой фланец.

Вопросы

Можно ли сделать этот блок на другое напряжение, например 400 В?

Да, сделаем. Для этого укажите нужное напряжение и схему подключения (звезда или треугольник).

Подойдет ли этот фланец к моему баку с резьбой G2, если у меня старая деталь другой длины?

Да, сделаем блок с той же резьбой G2, но с длиной трубки по вашему образцу. Приложите фото и замер старой детали.

Можно ли заменить нержавеющую сталь на другой материал, если среда агрессивная?

Да, сделаем из материала под вашу среду (например, титан или специальный сплав). Пришлите описание рабочей жидкости и ее температуру.

Вы изготовите блок без трубки, только фланец с выводами?

Нет, этот товар - блок ТЭН с трубкой. Для изменения конструкции пришлите эскиз с вашими требованиями, сделаем по образцу.
