ТЭН-Миасс

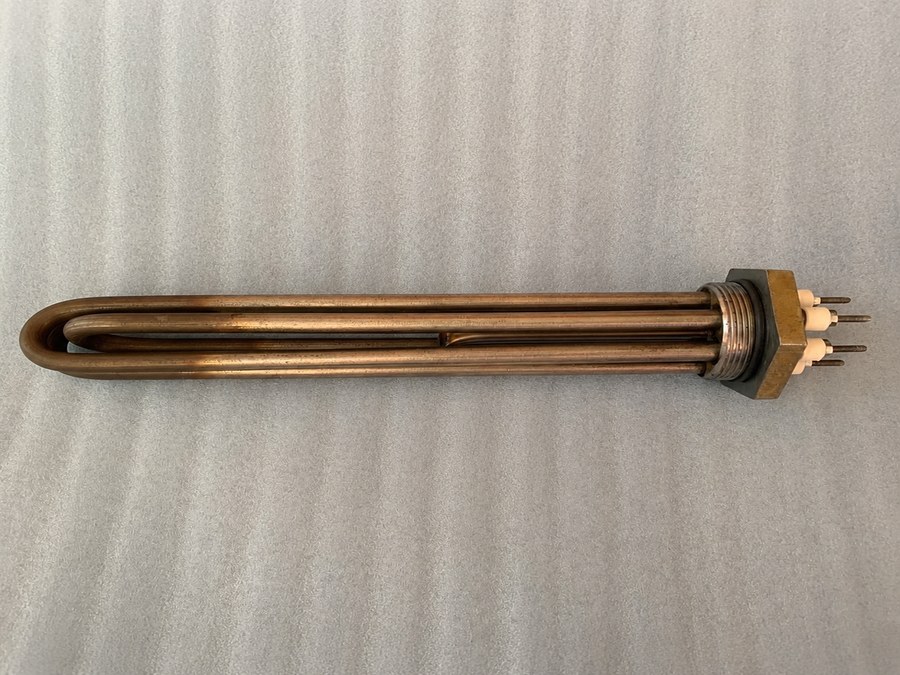

Блок ТЭНБ G2" 15 кВт, нерж.ст., 380В фланец G2 + трубка, L=48см, фото из каталога

Блок ТЭН · G2 · 15 кВт

Блок ТЭНБ G2" 15 кВт, нерж.ст., 380В фланец G2 + трубка, L=48см

123G2 · вид сверху
15 кВт мощность
380 В напряжение
G2 присоединение

Блок как у вас или с другим составом

Блок собираем из отдельных ТЭН, поэтому можно повторить его или поменять мощность и состав. Что известно и что меняется:

Составчисло ТЭН подбираем под нужную мощность блока
Мощностьв этом товаре 15 кВт; можно меньше или больше, примерно от 9 кВт до 21 кВт, если удельная нагрузка остаётся в норме
Напряжениев этом товаре 380 В; можно на 400 В или на 220 В, сопротивление спирали пересчитаем
Схемана 380 В подключаем звездой или треугольником
Фланец и резьбав этом товаре G2; фланец из стали 20 или нержавеющий; резьба G1-G2 1/2 или фланец под ваш бак
Трубкинержавеющая AISI 304, 316 или 12Х18Н10Т; для кислот покрытие фторопластом

Как снять размеры со старого ТЭН и что указать в эскизе: длина и холодные зоны, что указать в чертеже, изготовление по образцу.

Как проверить соответствие вашей детали

  • Сравните тип крепления и присоединительный размер: у блока резьба G2. Убедитесь, что ваш фланец и трубка подходят под этот стандарт.
  • Измерьте общую длину блока вместе с трубкой. Указанная длина 48 см. Сверьте этот размер со своей старой деталью.
  • Проверьте количество и расположение выводов (контактов) для подключения. Визуально оцените, совпадает ли схема.
  • Сопоставьте мощность и напряжение: 15 кВт, 380 В. Эти данные должны быть указаны на корпусе старого блока или в документации к оборудованию.
  • Убедитесь, что материал нагревательной части нержавеющая сталь, если это важно для ваших условий работы.

Что прислать для заказа этой детали

  • Фото старого блока ТЭН с маркировкой, если она читается.
  • Четкое фото фланца и трубки, особенно резьбовой части G2.
  • Измеренную длину блока (от края фланца до конца трубки) для подтверждения.
  • Укажите, какая мощность и напряжение нужны, если они отличаются от заявленных 15 кВт и 380 В.
  • Если блок устанавливался в конкретное оборудование, назовите его модель или тип.

Если нужен не точно такой же

Делаем по вашему образцу, фото или чертежу. По заказу меняем длину, мощность, напряжение, материал трубки или тип крепления под вашу задачу.

Где применяют такие нагреватели

Такие нагреватели ставят в промышленных электрокотлах отопления и промышленных электроводонагревателях для технологических жидкостей, где блок трубчатых электронагревателей в герметичной оболочке вкручивается в бак или корпус котла через резьбовой фланец. Также нагреватели используются в промышленных электропарогенераторах, где погружной блок ТЭН находится в рубашке из нержавеющей стали внутри парового бака.

Вопросы

Мне нужно напряжение не 380 В, а 220 В. Вы сделаете такой блок?

Да, сделаем. Пришлите фото старой детали и укажите желаемое напряжение 220 В при той же мощности.

Длина старого блока 55 см, а у вас указано 48 см. Можно заказать другую длину?

Да, сделаем блок нужной длины. Приложите к заказу чертеж или точный размер.

Мне нужно крепление не G2, а другой фланец. Вы можете его изменить?

Да, изменим тип крепления по вашему образцу или чертежу. Пришлите фото вашего фланца.

У меня агрессивная среда, нержавеющая сталь не подходит. Сделаете из другого материала?

Да, сделаем из материала, подходящего под вашу среду. Уточните условия эксплуатации и пришлите образец или его описание.
